Kegel-Platte-Viskosimeter
Bedienungsanleitung
Vielen Dank für den Kauf dieses Rhopoint-Produkts.
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen,
und bewahren Sie sie als zukünftige Referenz auf.
Die Abbildungen in der vorliegenden Bedienungsanleitung dienen lediglich der
Veranschaulichung und können vom tatsächlichen Produkt abweichen.
Deutsch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rhopoint PAINTLAB+

Inhaltszusammenfassung für Rhopoint PAINTLAB+

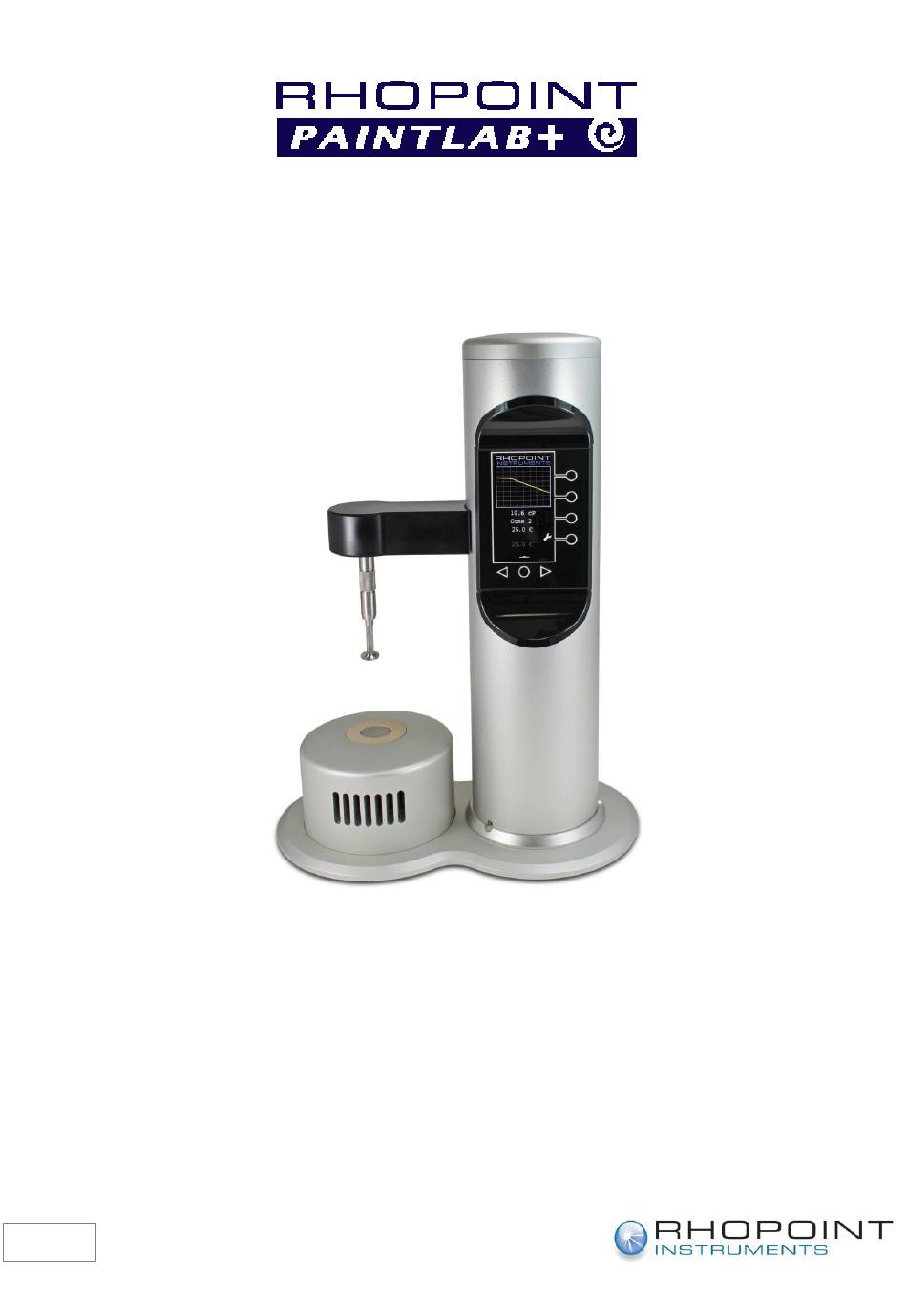

  • Seite 1 Kegel-Platte-Viskosimeter Bedienungsanleitung Vielen Dank für den Kauf dieses Rhopoint-Produkts. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie als zukünftige Referenz auf. Die Abbildungen in der vorliegenden Bedienungsanleitung dienen lediglich der Veranschaulichung und können vom tatsächlichen Produkt abweichen.
  • Seite 2 Optik und Elektronik. Als Teil der Verpflichtung von Rhopoint Instruments, die in ihren Produkten eingesetzten Technologien ständig zu verbessern, behält Rhopoint Instruments sich das Recht vor, die Informationen in diesem Dokument ohne vorherige Ankündigung zu ändern. © Copyright 2014 Rhopoint Instruments Ltd. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Lagerung und Handhabung....................3 Über das PAINTLAB+ Kegel-Platte-Viskosimeter ..............3 Lieferumfang ......................... 4 Kegel-Kits ..........................4 Funktionsübersicht ........................ 5 Stromversorgung ........................6 Einschalten des Geräts ......................6 Einstellungsmenüs ........................ 8 Messung durchführen ......................10 Datenübertragung ....................... 12 Kalibrierprüfung ........................13 Viskositätskalibrierung ......................

  • Seite 4: Lagerung Und Handhabung

    Lagerung und Handhabung • Um einen sicheren und zuverlässigen Betrieb des Geräts zu gewährleisten, sollte dieses auf einer festen, glatten und ebenen Unterlage stehen. • Der Messkopf dieses Geräts wird in die Probenplatte abgesenkt und anschließend wieder angehoben. Er darf dabei nicht durch Gegenstände oder sonstige Hindernisse blockiert werden, damit ein normaler, uneingeschränkter Betrieb möglich ist.

  • Seite 5: Lieferumfang

    überwacht Display grafisch dargestellt. Nach Ablauf vorkonfigurierten Prüfzeit wird das Ergebnis berechnet und in Poise angezeigt. Lieferumfang Das Gerät wird standardmäßig in folgendem Umfang geliefert: PAINTLAB+ Kegel-Platte-Viskosimeter Gleichstrom-Netzteil USB-Datenstick Mikro-USB- zu USB-Adapter Kegel-Kits Kegel-Kits sind nicht im Standard-Lieferumfang enthalten und müssen separat bestellt werden.

  • Seite 6: Funktionsübersicht

    Funktionsübersicht Abbildung 1 Nr. Funktion Datenanzeige Arm zum Heben und Senken des Kegels Touchscreen-Display Kegelhalterung Kegel Temperaturgeregelte Platte Netzeingang Lüftungsöffnungen USB-Anschluss...

  • Seite 7: Stromversorgung

    Stromversorgung Das PAINTLAB+ Kegel-Platte-Viskosimeter wird über ein Niederspannungs-Netzteil (16 V Gleichstrom) betrieben, das am Netzeingang (7) des Geräts angeschlossen wird. Einschalten des Geräts Wenn das Netzteil angeschlossen ist, kann das Gerät durch Drücken einer der Anzeigetasten auf der Vorderseite eingeschaltet werden. Nach der Aktivierung werden auf dem Display die Seriennummer, das Datum der letzten Kalibrierung sowie Informationen zur Firmwareversion angezeigt.
  • Seite 8 Durch erneutes Drücken der berührungsempfindlichen Tasten wird wieder der Hauptmessbildschirm angezeigt, wie nachfolgend abgebildet: Abbildung 2 Nr. Funktion Grafikdisplay Messwert Einstellungstaste Zieltemperatur der Platte Messtaste Kegel-Nr. (Bereich) Plattentemperatur Während der Messung wird eine Grafik (1) in Echtzeit angezeigt, die eine Analyse Prüfmaterials ermöglicht Messung...

  • Seite 9: Einstellungsmenüs

    Einstellungsmenüs Im Einstellungsmenü 1 können die Vorheizzeit, die Laufzeit, der Temperatur-Sollwert und die Kegel-/Bereich-Nummer ausgewählt werden. Vorheizzeit (a) – kann in 10-Sekunden-Schritten auf einen Wert zwischen 10 Sekunden und 60 Sekunden eingestellt werden. Während des Tests wird ein Countdown-Timer auf dem Bildschirm angezeigt. Laufzeit (b) –...
  • Seite 10 Durch Drücken der rechten unteren Taste wird das zweite Einstellungsmenü aufgerufen. In diesem Menü können die Uhrzeit und das Datum, die Maßeinheit sowie der Betriebsmodus und die Geschwindigkeit angepasst werden. Uhrzeit/Datum (a) Maßeinheiten (b) – hier wird festgelegt, ob die Temperaturanzeige in Grad Celsius oder Grad Fahrenheit erfolgen oder deaktiviert werden soll.

  • Seite 11: Messung Durchführen

    Messung durchführen Wählen Sie die erforderlichen Einstellungen wie zuvor unter „Einstellungsmenüs“ beschrieben aus. Drücken Sie die Messtaste (1) in der Mitte. Der Arm wird automatisch in die korrekte Position auf die Platte abgesenkt. 22,1 Wait for plate temp. Solange die Platte die voreingestellte Temperatur nicht erreicht hat, zeigt eine Meldung an, dass das Gerät auf die Stabilisierung der Temperatur wartet („Wait for plate temp.“).
  • Seite 12 Temperature ready Sobald die Plattentemperatur stabil ist, ändert sich die Meldung zu „Temperature Ready“ (Temperatur erreicht). Die Ist-Temperatur wird jetzt grün dargestellt. Drücken Sie erneut die Messtaste in der Mitte. Der Arm wird automatisch angehoben. Am rechten Bildschirmrand werden Pfeiltasten angezeigt. Über diese Tasten kann der Benutzer einstellen, um welche Strecke der Kegel angehoben wird, damit die Probe platziert werden kann.

  • Seite 13: Datenübertragung

    Geben Sie eine kleine Probenmenge auf die Probenplatte. Folgende Probenmengen sollten je nach Kegel auf die Platte aufgetragen werden: 50 μl Kegel 1 30 μl Kegel 2 50 μl Kegel 3 80 μl Kegel 4 40 μl Kegel 5 Eine genaue Kontrolle des Probenvolumens verbessert die Wiederholbarkeit der Tests.

  • Seite 14: Kalibrierprüfung

    Ausgabetaste wird der Datei eine neue Zeile hinzugefügt. Kalibrierprüfung Die Genauigkeit des PaintLab+ Kegel-Platte-Viskosimeters wird mithilfe von zertifizierten Viskositätsstandard-Ölen, die in cP kalibriert sind, überprüft. Diese Öle sind über Rhopoint Instruments oder Ihren Rhopoint Vertriebspartner vor Ort erhältlich. Informationen zu Viskositätsstandards, einschließlich Teilenummern, sind nachfolgend aufgelistet.

  • Seite 15: Viskositätskalibrierung

    Probenplatte, die auf 25 °C eingestellt ist, abzusetzen, um einen Temperaturausgleich sicherzustellen. Zur Aktivierung des Kalibriermenüs muss ein programmierter USB-Stick verwendet werden. Eine programmierte Kalibrierdatei für Ihr Gerät ist über Rhopoint erhältlich. Kalibrierdateien sind auf die jeweilige Seriennummer des Geräts abgestimmt; es wird eine Datei pro Kegel/Bereich benötigt.
  • Seite 16 Run Visc Cal? 3) Sobald die Plattentemperatur stabil ist, ändert sich die Meldung zu „Temperature Ready“ (Temperatur erreicht). Die Ist-Temperatur wird jetzt grün dargestellt. Drücken Sie erneut die Messtaste in der Mitte. Der Arm wird automatisch angehoben. 4) Verwenden Sie eine Präzisionsdosierspritze, um das korrekte Volumen des Kalibrieröls auf die Probenplatte aufzutragen.
  • Seite 17 dem Punkt blättern, der neu kalibriert werden muss. Nach der Neukalibrierung dieses Punkts kann die weiße Taste so lange gedrückt werden, bis der Kalibiermodus verlassen wird.
