BedIeNuNg

Sicherheit

Diese Symbole zeigen Ihnen die Ebene des
… …„
Software-Menüs an (in diesem Beispiel
3. Ebene).
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
das gerät ist für den einsatz im häuslichen umfeld vorgesehen.
es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher umgebung, z. B. im Kleingewerbe, kann
das gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zur bestimmungsgemäßen Benutzung ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
2.2

Sicherheitshinweise

WARNUNG Verletzung
!
Das Gerät kann von Kindern ab 8 Jahren sowie von
Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn sie beaufsichtigt
werden oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resul-
tierenden Gefahren verstanden haben. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von Kindern ohne Beauf-
sichtigung durchgeführt werden.
Hinweis
Verändern Sie keine anlagenspezifischen Einstellungen
der Regelung. die Regelung ist von Ihrem Fachhand-
werker so eingestellt worden, dass sie den örtlichen
gegebenheiten Ihres Wohngebäudes und Ihren persön-
lichen Bedürfnissen entspricht. um ein unbeabsichtigtes
Verstellen der anlagenspezifischen Parameter zu verhin-
dern, sind diese Parameter durch eine COde-Abfrage
geschützt.
die Parameter, die zur Anpassung des gerätes an Ihre
persönlichen Bedürfnisse dienen, sind nicht durch eine
COde-Abfrage gesichert.
f Betreiben Sie das gerät nur komplett installiert und mit allen
Sicherheitseinrichtungen.
2.3 Prüfzeichen
Siehe Typenschild am gerät.
Produktname
WPM
www.tecalor.de
3. Gerätebeschreibung
der Wärmepumpen-Manager WPM ist für die steuer- und rege-
lungstechnischen Abläufe der Wärmepumpe zuständig. Mit dem
gerät können Sie einige einstellungen vornehmen und sich Infor-
mationen zum Betrieb der Wärmepumpe anzeigen lassen.
4. Bedienung
4.1

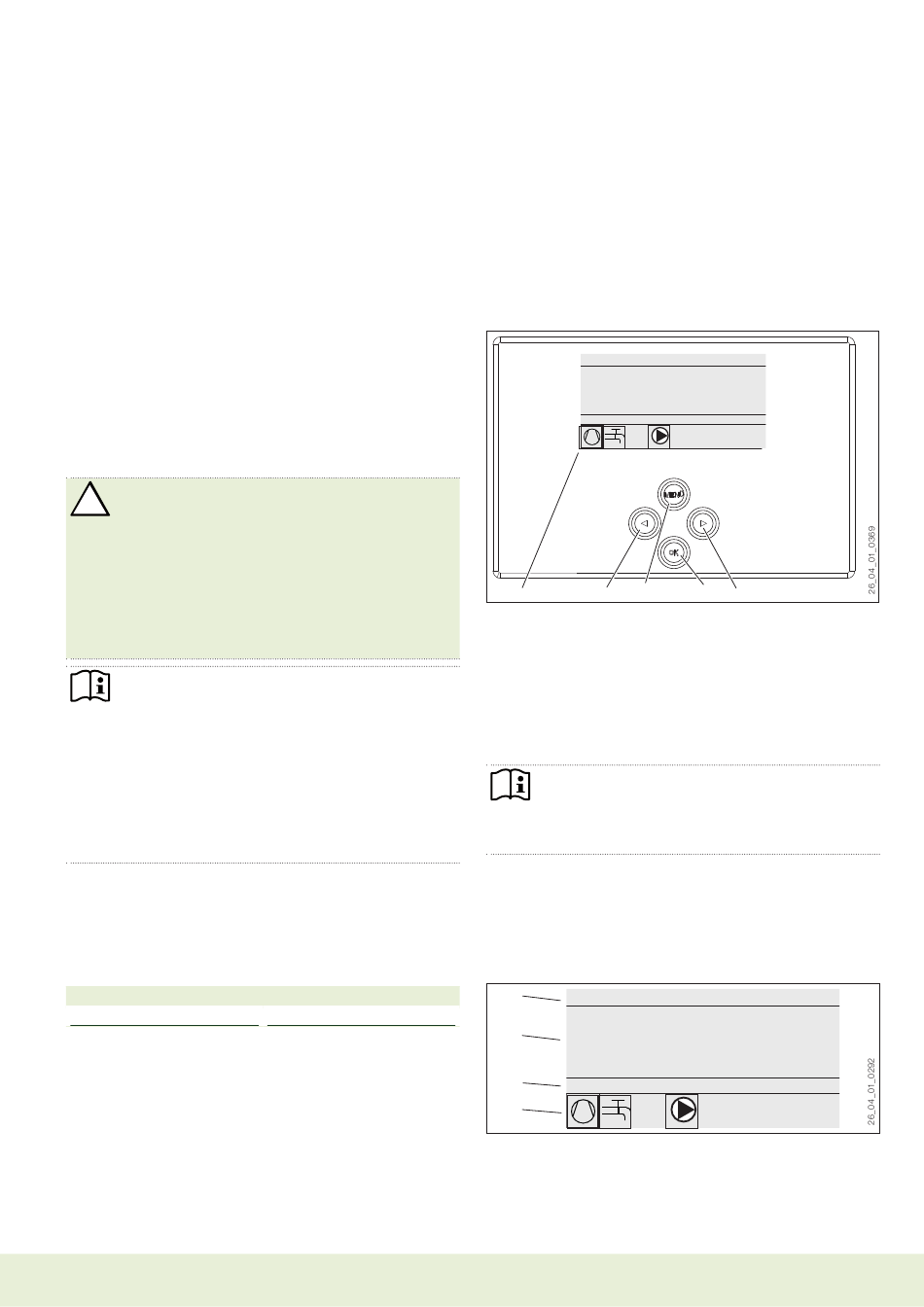

Bedienelemente

1
1 display
2 Pfeil-Taste
3 Taste „MeNu"
4 Taste „OK"
5 Pfeil-Taste
Sie steuern die Wärmepumpe mit der Bedieneinheit des Wärme-
pumpen-Managers. Mit den Pfeil-Tasten und den Tasten „MeNu"
und „OK" werden alle notwendigen Funktionen des gerätes ge-
steuert und kontrolliert.
Hinweis
Wenn Sie Handschuhe tragen, nasse Hände haben oder
die Bedieneinheit feucht ist, erschwert dies die erkennung
ihrer Fingerberührung und die Ausführung der von Ihnen
gewünschten Aktionen.
4.1.1 Display
das display der Bedieneinheit zeigt den aktuellen Anlagenzustand
und gibt Meldungen und Hinweise.
Startbildschirm
1
Bestellnummer
190425
2
3
4
1 datum und uhrzeit
2 Temperaturanzeige
3 Betriebsart
4 Bildsymbole für Anlagenzustand
der Startbildschirm ist in vier Bereiche unterteilt. Im obersten Feld
werden datum und uhrzeit angezeigt. Im Feld darunter werden die
MITTWOCH 12.APR 17 10:23 UHR
AUSSENTEMPERATUR 27,0 °C
WW-ISTTEMPERATUR 35,0 °C
RÜCKLAUFISTTEMPERATUR 28,0 °C
ECO-BETRIEB
2
3 4 5
MITTWOCH 12. APR 17
AUSSENTEMPERATUR
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
ECO-BETRIEB
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
WPM 3
