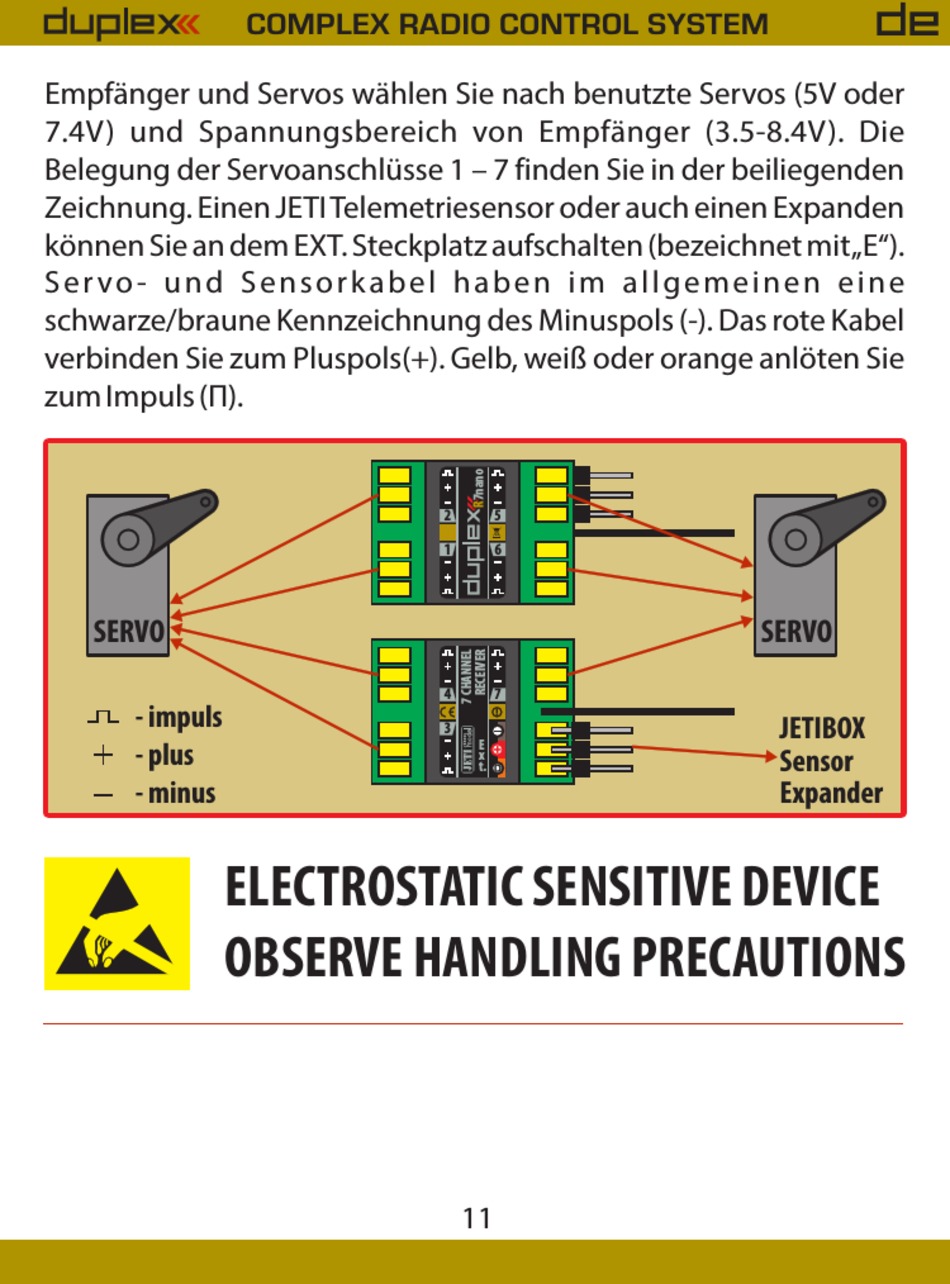

Empfänger und Servos wählen Sie nach benutzte Servos (5V oder
7.4V) und Spannungsbereich von Empfänger (3.5-8.4V). Die
Belegung der Servoanschlüsse 1 – 7 finden Sie in der beiliegenden
Zeichnung. Einen JETI Telemetriesensor oder auch einen Expanden
können Sie an dem EXT. Steckplatz aufschalten (bezeichnet mit „E").
S e r vo - u n d S e n s o r k a b e l h a b e n i m a l l g e m e i n e n e i n e
schwarze/braune Kennzeichnung des Minuspols (-). Das rote Kabel
verbinden Sie zum Pluspols(+). Gelb, weiß oder orange anlöten Sie
zum Impuls (Π).
SERVO
- impuls
- plus
- minus
COMPLEX RADIO CONTROL SYSTEM
ELECTROSTATIC SENSITIVE DEVICE
OBSERVE HANDLING PRECAUTIONS
2
5
1
6
4
7
3
E
x
t.
11
DE
SERVO
JETIBOX
Sensor
Expander
