T Bestandteile; Einlegesystem Auf Pfannenziegeln - K2 Systems Einlegesystem Montageanleitung

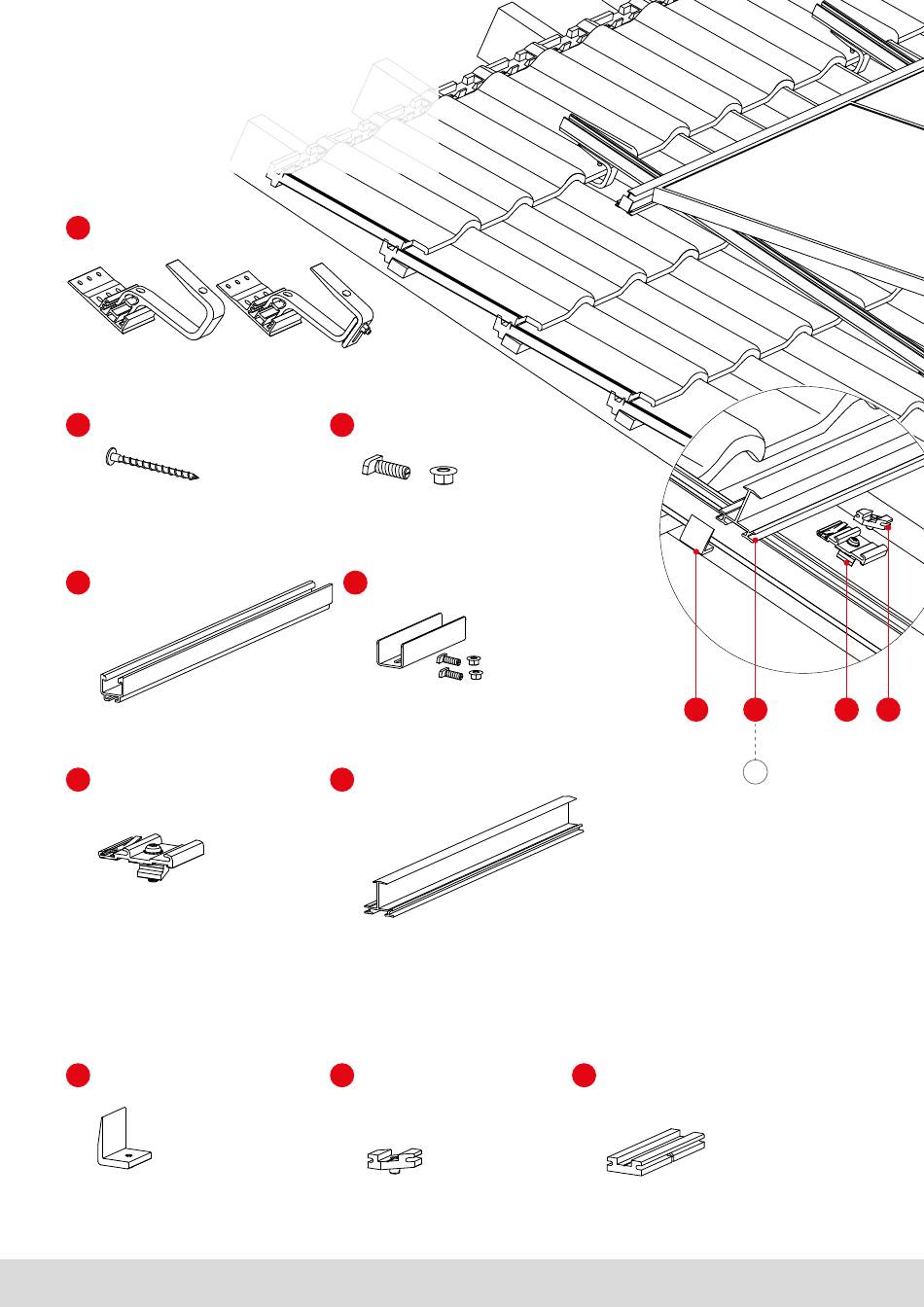

Bestandteile

Einlegesystem auf Pfannenziegeln

1 2002390 / 2002402
CrossHook 3S+ / 4S+
2 1000642 / 1000656 / 1001525
Holzbauschraube Tellerkopf
8×80/100/120 mm
4 Artikelnummer
anlagenspezifisch!
SolidRail Light 37 oder Medium 42
6 2002762 / 2002763
Cross Connector
silber / schwarz eloxiert
8 2002760 / 2002761
Einlegeschienen End Stop
pressblank / schwarz eloxiert
6
3 1000041 + 1000042
Hammerkopfschraube M10×30, 28/15
und Sperrzahnmutter M10
5 1004107 / 1004109
SolidRail Connector Set
Light 37 / Medium 42
7 Artikelnummer
anlagenspezifisch!
Einlegeschiene
30 / 35 / 40 mm Modulrahmenhöhe;
pressblank / schwarz eloxiert
9 2002766
Einlegeschienen Fix Stop
8
12
10 2002764
Einlegeschienen- Verbinder
7 6 9
