Caratec Safety CS100TS Twin-Shutter-Kamera

8. Anschluss

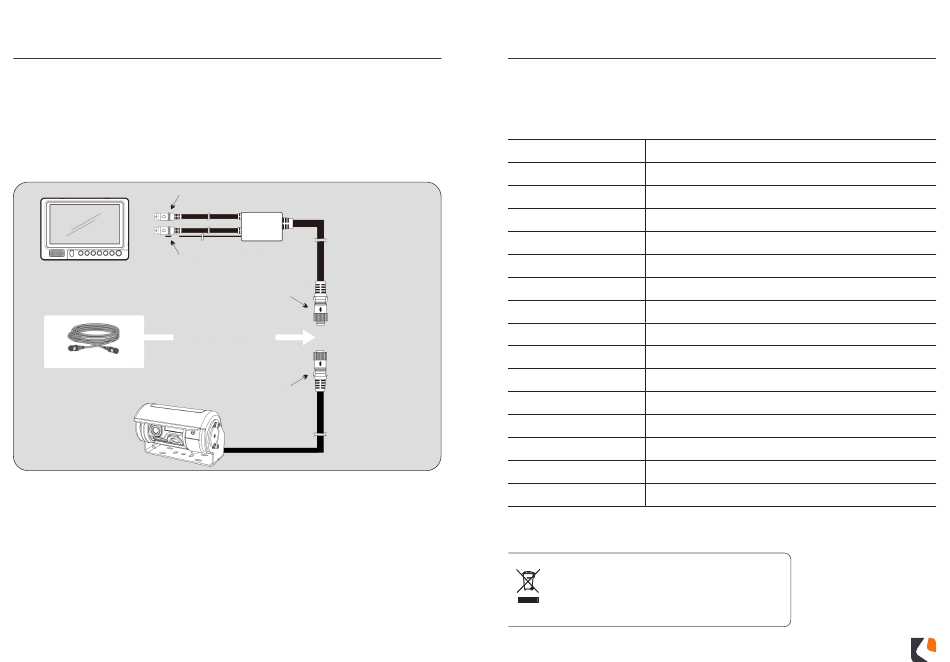

Anschlussplan:
Beispiel hier: Monitor CRV7005M 17,6 cm (7") Monitor (MC029059)
Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Monitors bzw. Navigationssys-
tems, an das die Kamera angeschlossen wird. Bei Verwendung einer Split- oder Umschaltbox
entnehmen Sie zusätzliche Hinweise bitte deren Anleitung.
4 pol. DIN-Stecker
12V Anschlussleitung
20 m Anschlussleitung
optional: MCA29021
Verlegen Sie die Kameraleitung so, dass Sie bei einem evtl. notwendigen Ausbau der Kamera leicht an die
Steckverbindung zwischen Kamera und Anschlussleitung kommen.
Stecken Sie den Stecker der Kamera in die Steckbuchse der Kameraleitung und verbinden Sie dieses Kabel
mit der Verteilerbox.
Schließen Sie die Verteilerbox an: Umschaltbox/Splitbox/Navigationssystem/Rückfahrmonitor.
Die Kamera wird über den Rückwärtsgang oder die Kamerawahltaste am Monitor/Navigation ein bzw. aus-
geschaltet.
12|13
6 pol. Kupplung mit
Metallverschraubung
6 pol. DIN-Stecker mit
Metallverschraubung

9. Technische Daten

TECHNISCHE DATEN CS100TS
Artikelnummer MCA29020
Sensor 1/3,2" CMOS
Lichtempfindlichkeit 0 Lux (mit IR LED)
Sichtwinkel diagonal 146° (nach unten) / 54° (nach hinten)
Sichtwinkel horizontal 116° / 43°
Sichtwinkel vertikal 93° / 32°
Stromversorgung 12V DC
Stromverbrauch max. 5 W (wenn IR-LED und Heizung an)
Mikrofon integriert ja
Auflösung 1,23 Megapixel / >700 TV-Linien
Betriebstemperatur -40° C bis +85° C
Infrarot-LED ja
Gehäusefarbe silber
Abmessungen (B x H x T/L) 104 x 57 x 61 mm
Anschlussleitung optional 20 m MCA29021 benötigt
Kameraanschluss 6-poliger Stecker mit Schraubgewinde
Dieses Symbol zeigt an, dass das damit gekennzeichnete Produkt nicht als
normaler Haushaltsabfall entsorgt werden soll. Wenn Sie dieses Produkt
entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden
Landesgesetze und andere Regelungen in Ihrem Land bzw. Ihrer Gemeinde. Die
korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert
mögliche Schäden für die Umwelt und die menschliche Gesundheit.
