Caratec Safety CS100TS Twin-Shutter-Kamera

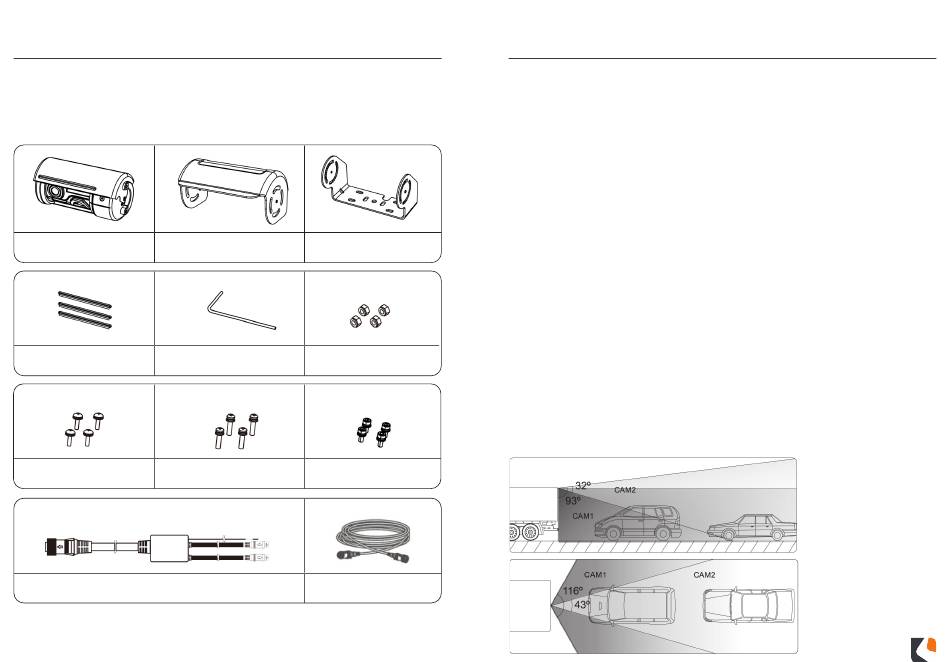

3. Lieferumfang

Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind
Twin-Shutter Kamera mit
Schutzklappe (1x)
Wischerlippe (3x) Inbus Winkelschraubendreher
Blechschrauben M5x16 (4x) Schrauben mit Unterlegscheiben
Verteilerbox (1x)
Alle Schrauben sind rostfrei
4|5
Sonnenblende (1x) Halterung (1x)
Sicherungsmuttern M5 (4x)
3mm (1x)
Schrauben mit Unterlegscheiben
M5x16 (4x) M4x10 (4x)
20 Meter Kameraleitung
MCA29021 (optional)
4. Bestimmungsgemäßer Gebrauch
Die Kamera CS100TS ist vorranging für den Einsatz in Fahrzeugen gedacht. Die Kamera ist in
Rückfahrvideosysteme einsetzbar, die zur Beobachtung des Bereichs direkt hinter dem Fahr-
zeug dienen z. B. beim Rangieren oder Einparken. Rückfahrkameras und/oder Rückfahrvideo-
systeme stellen eine Unterstützung beim Rückwärtsfahren dar, diese entbinden Sie jedoch nicht
von der besonderen Vorsichtspflicht beim Rückwärtsfahren.

5. Hinweise zur Benutzung

Die Twin-Shutter-Kamera vereint zwei Kameras in einem Gehäuse und ermöglicht damit die
optimale Sicht des nachfolgenden Verkehrs während der Fahrt sowie des Bereichs hinter dem
Fahrzeug beim Rangieren. Die eingebauten IR-LED erlauben auch bei schlechten Lichtverhält-
nissen eine gute Bilddarstellung in einem Bereich von bis zu 10 Metern hinter dem Fahrzeug.
Der motorbetriebene Shutter schützt die Kameralinse vor Verschmutzungen. Ein integriertes
Wischgummi reinigt bei jeder Betätigung das Glas vor den beiden Kameras und dient gleichzeitig
als zusätzliche Abdichtung. Die Kamera hat keine Bedienelemente.
Die Twin-Shutter-Kamera kann einzeln (MCA29020) oder im Set mit 4-fach Splitbox (MCA29023)
für gleichzeitige Anzeige von bis zu vier Kamerabildern, oder im Set mit 2-fach Umschaltbox
(MCA29022) bezogen werden. Über die Split- bzw. die Umschaltbox oder ein Navigationsgerät
mit zwei Kameraeingängen kann auch eine automatische Umschaltung der Kamera über den
Rückwärtsgang realisiert werden.
Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Monitors bzw. Navigationssys-
tems, an das die Kamera angeschlossen wird. Bei Verwendung einer Split- oder Umschaltbox
entnehmen Sie zusätzliche Hinweise bitte deren Anleitung.
