CaratecSAFETY
Caratec Safety CS100TS Twin-Shutter-Kamera

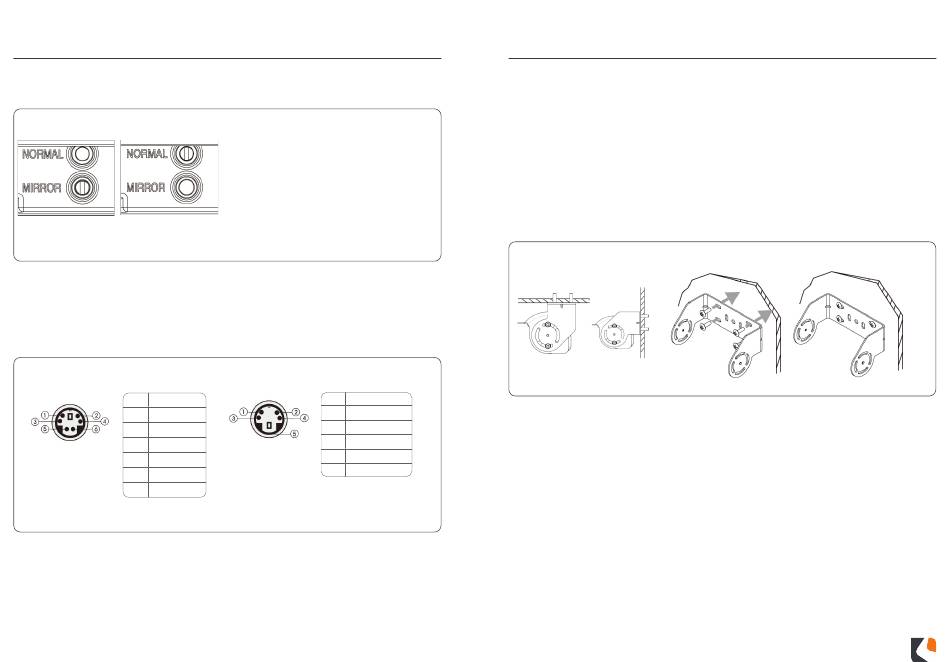

6.3 Spiegelfunktion Kamera

Magnetschrauben / Spiegelfunktion
*Werkseinstellung

6.4 Pinbelegung Kamera

Kameraanschluss Pin-Belegung
PIN Nr.
Beschreibung
1
Shutter (9V DC)
2
Audio
3
Video 1
6-poliger Stecker
4
Masse
5
Video 2
6
Power/12V
8|9
Die Spiegelfunktion kann ganz einfach mit
Hilfe der Magnetschraube an der Rückseite
der Kamera einstellt werden:
- Magnetschraube in Mirror:
das Kamerabild ist gespiegelt*
- Magnetschraube in Normal:
das Kamerabild ist NICHT gespiegelt
Verteilerboxanschluss Pin-Belegung
PIN Nr.
Beschreibung
1
Shutter/Heizung 9V DC
2
Audio
3
Video 1 / Video 2
4-poliger Stecker
4
Power/12V *
5
Masse
*gleichzeitig Trigger-Funktion

7. Montage

Bitte beachten: Wenn durch die Montage der Kamera die in den Fahrzeugpapieren eingetragene
Fahrzeughöhe oder -länge verändert wird, muss eine neue Abnahme durch die zuständigen
Stellen (z. B. TÜV usw. ) erfolgen und in die Fahrzeugpapiere eingetragen werden.
Wählen Sie Platz und Befestigung der Kamera so sicher, dass unter keinen Umständen in der
Nähe stehende Personen verletzt werden können, z. B. weil über das Fahrzeugdach streifende
Äste die Kamera abreißen. Befestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass
diese sich unter keinen Umständen lösen (Verkehrsunfall usw.) und zu Verletzungen der Fahr-
zeuginsassen führen können.
Step 1
Step 1:
Montieren Sie die Kamera waagerecht und mittig am Fahrzeugheck. Halten Sie den Kamerahal-
ter an den gewählten Montageort und markieren Sie mindestens zwei verschiedene Bohrpunkte.
Befestigen Sie nun den Kamerahalter.
Anschlusskabel der Kamera vorbereiten:
Verlegen Sie die Anschlussleitung zum Monitor, Navigationssytem bzw. zur Spilt- oder Umschalt-
box. Bitte achten Sie darauf, dass die Leitung nicht beschädigt wird. (s. auch Anschlussplanbei-
spiel auf Seite 12)
Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit vorhandene Durch-
führungsmöglichkeiten z. B. Lüftungsgitter. Sollten keine Durchführungsmöglichkeiten vorhan-
den sein, bohren Sie bitte ein Loch von Ø 20 mm.
Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind und versehen Sie diese mit Rostschutz.
