Caratec CS100TS Montage- & Bedienungsanleitung Seite 6

CaratecSAFETY
Caratec Safety CS100TS Twin-Shutter-Kamera
7. Montage
Step 2
a)
Step 2
b)

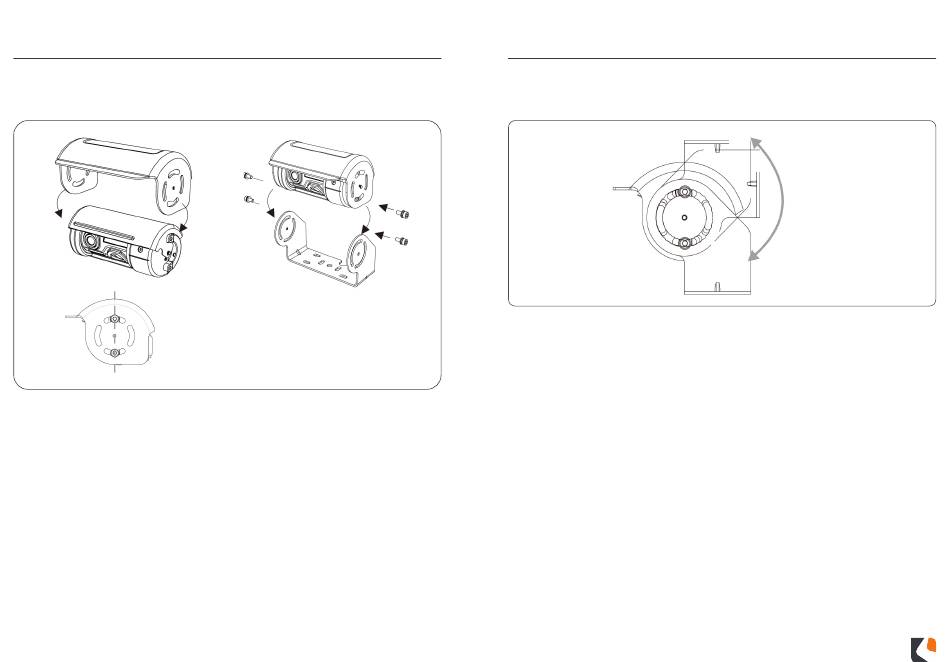

Step 2:
Montieren Sie die Kamera nie ohne die Sonnenblende.
a) Schieben Sie die Sonnenblende über die Kamera.
b) Beachten Sie dabei, dass die Langlöcher der Sonnenblende nicht die Befestigungsbohrungen
der Kamera verdecken.
Step 3:
Befestigen Sie nun die Kamera mit Sonnenblende mit den vier Schrauben M4 x 10 mm an der
Kamerahalterung.
10|11
Step 3
7. Montage
Step 4
Step 4:
Kameraausrichtung: Die Schrauben M4 x 10 mm werden erst festgezogen, wenn Sie die Kamera
ausgerichtet haben.
Richten Sie die Kamera so aus, dass das Objektiv einen Winkel von ca. 20° zur senkrechten
Achse des Fahrzeugs bildet und ziehen die Schrauben fest an.
Hierzu müssen Sie ggf. erst noch einen Monitor, Moniceiver bzw. ein Navigationssystem montie-
ren und elektrisch anschließen.
