2. SYSTEME
DYNACORD COBRA Compact-Line-Array Systeme sind als „COBRA-SYSTEM" aktiv 2-Weg ( SUB/TOP )
sowie als „COBRA-4-SYSTEM" aktiv 4-Weg ( SUB / LOW / MID / HIGH) konzipiert.
Das aktiv 2-Weg COBRA-SYSTEM ist für anspruchsvolle Eventbeschallung in kleineren Zelten und Hallen
für Reichweiten bis 40m und zu beschallende Flächen bis ca. 1000 qm ausgelegt.
Das aktiv 4-Weg COBRA-4-SYSTEM ist für Reichweiten bis 80m in mittelgroßen Zelten, Hallen und Open-
Air Events konzipiert und erzeugt den von typischen TOP40 Bands geforderten Schallpegel am FOH-Platz
in 30m Abstand von 110dB im Mittel-Hochtonbereich und bis zu 120dB im Subbereich.
COBRA-SYSTEM
COBRA- 4-SYSTEM
2x COBRA-4-FAR
4x COBRA-4-TOP
DSP244
L 2400
L 2400
CP-84
A L0/MID/HI SUB SUB L0/MID/HI B
A A B B
RS-485
IN OUT
4x COBRA-TOP
4x COBRA-SUB
1x CSW 25 2,5°
1x CSR-12
DSP244
L 2400
L 2400
INPUT A CP-44 INPUT B
TOP/SUB N.C. N.C. TOP/SUB
B
A A B
RS-485
IN OUT

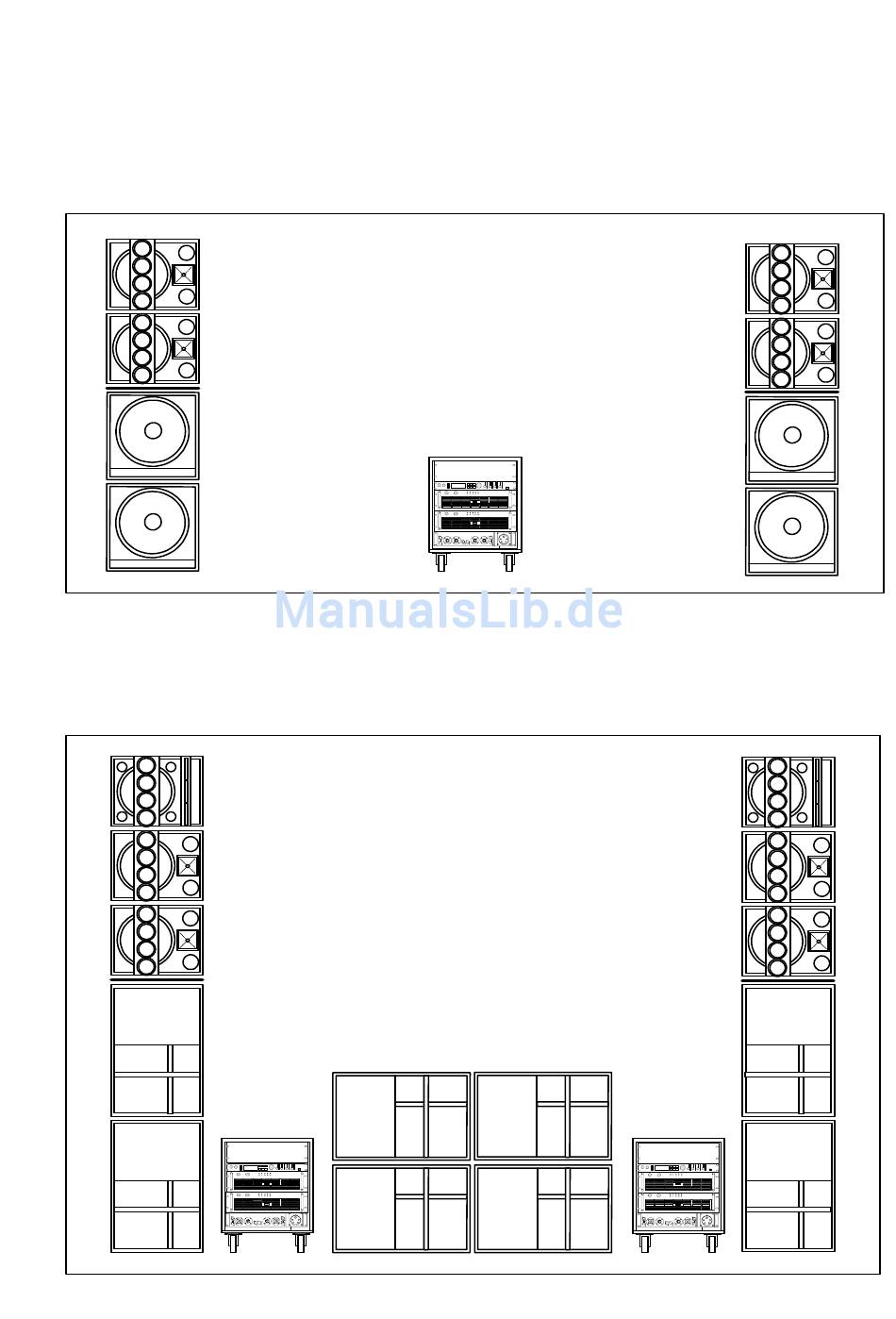

Abbildung 03
8x COBRA-PWH
2x CSW 25 2,5°
2x CSR-4
Abbildung 04
( siehe Abb. 03 )
( siehe Abb. 04 )
DSP244
L 2400
L 2400
CP-84
A SUB L0/MID/HI B
L0/MID/HI SUB
B B
A A
RS-485
IN OUT
