8. COBRA-4 SYSTEM
Das aktiv 4-Weg COBRA-4 SYSTEM ist für Strecken bis 80m in mittelgroßen Zelten, Hallen und Open-Air
Events konzipiert und erzeugt den von typischen TOP40 Bands geforderten Schaldruck am FOH-Platz in
30m Abstand von 110 dB im Mitten-Hochtonbereich und bis zu 120 dB im Subbereich.
Der maximale Schalldruck des Systems beträgt in 1m Abstand 140 dB L + 140 dB R im Mid-High Bereich
und Basshörner als Zentral-Cluster aufgebaut bis zu 150 dB im Sub-Bereich.

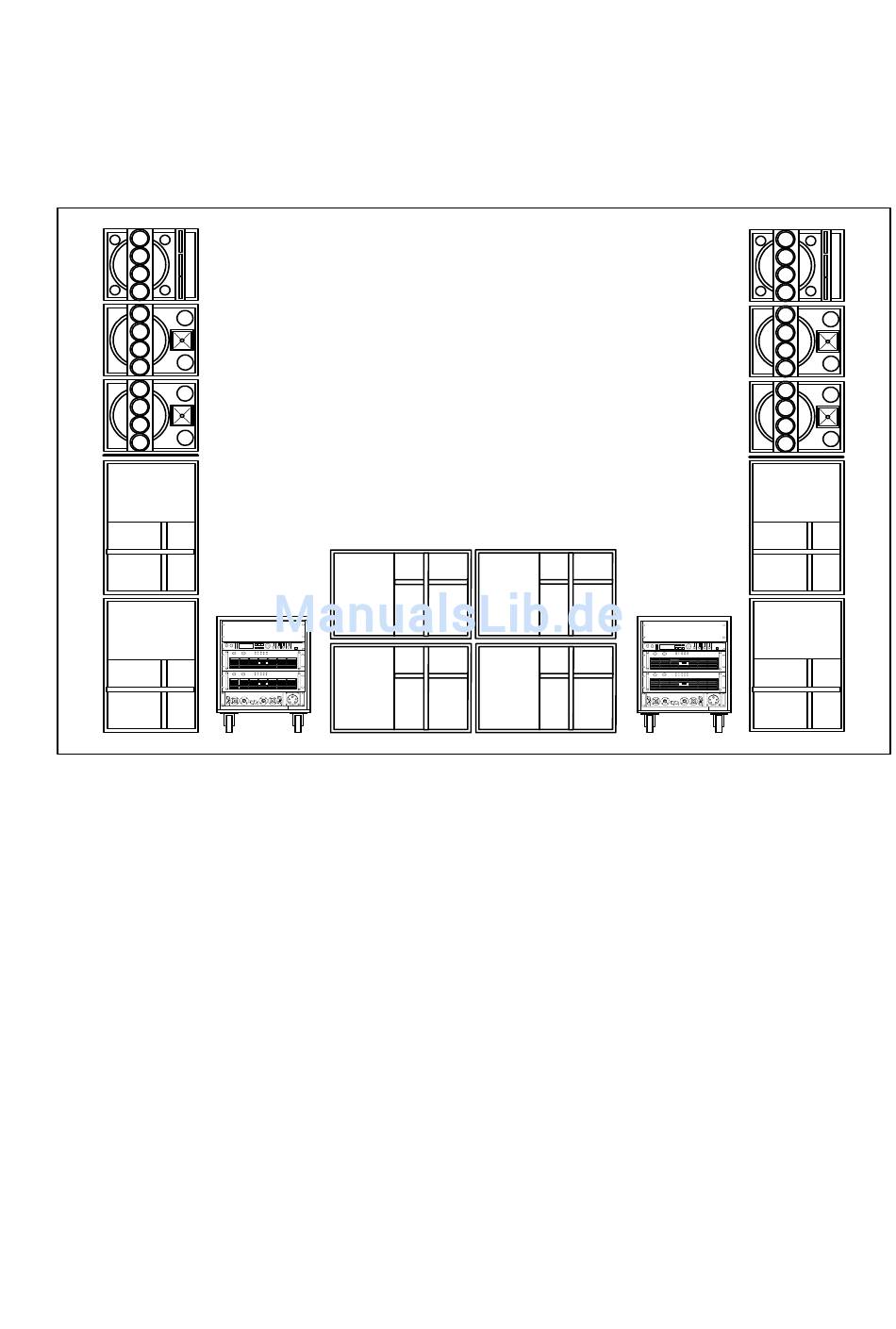

Die Abbildung zeigt das COBRA-4 SYSTEM bestehend aus 2x COBRA-4-FAR, 4x COBRA-4-TOP, 2x
Keilset CSW 25 und 2x CSR-4 Amprack, sowie den dazugehörigen System-Kabelsatz.
Durch die Verwendung von 2x COBRA-4-TOP und 1x COBRA-4-FAR pro Seite wird auch im typischen
„gestackten" Aufbau optimale Line-Array Performance ohne aufwendiges justieren erreicht.
Der Hochtonbereich wird im Nahfeld der PA mittels COBRA-4-TOP vertikal besonders breit abgestrahlt und
erreicht somit auch die Bereiche unmittelbar vor der Bühne
Für große Entfernungen kommt das an oberster Stelle des Stacks aufgebaute COBRA-4-FAR mit einem
Abstrahlwinkel von horizontal 90° und vertikal 5° im Hochtonbereich zum Einsatz. Im Low- und Mittenbereich
kommen die gleichen Komponenten wie im COBRA-4-TOP zum Einsatz und verlängern somit optimal den
Low- und Midrange Line-Array.
Insgesamt acht COBRA-PWH Basshörner erzeugen den von TOP40 Bands geforderten Druck und
Reichweite im Bassbereich und können für verschiedene räumliche Anforderungen entsprechend gestackt
oder als liegendes Bass-Array aufgebaut werden. Hierzu bieten verschiedene Rastfräsungen oben und an
der Boxenseite verschiedenste Aufbaumöglichkeiten.
Der Antrieb des COBRA-4 SYSTEMS erfolgt über zwei seitenorientierte und fertig verkabelte CSR-4 AMP-
Racks mit DSP 244 Controller, 2x L 2400 und CP-84 Connector-Panel.
Die Verkabelung des aktiv 4-Weg COBRA-4 SYSTEMS erfolgt aus dem CP-84 Panel mittels 8-poligen
Systemkabeln für die COBRA-4-TOP und COBRA-4-FAR Kabinette, die COBRA-PWH Basshörner wer-
den 4-polig angeschlossen.
COBRA- 4-SYSTEM
DSP244
L 2400
L 2400
CP-84
A
SUB
L0/MID/HI
B
L0/MID/HI
SUB
B
B
A
A
RS-485
IN
OUT
2x COBRA-4-FAR
4x COBRA-4-TOP
8x COBRA-PWH
2x CSW 25 2,5°
2x CSR-4
(siehe Kapitel 6 und 7)
AKTIV 4-WEG
DSP244
L 2400
L 2400
CP-84
A
L0/MID/HI
SUB
SUB
L0/MID/HI
B
A
A
B
B
RS-485
IN
OUT
