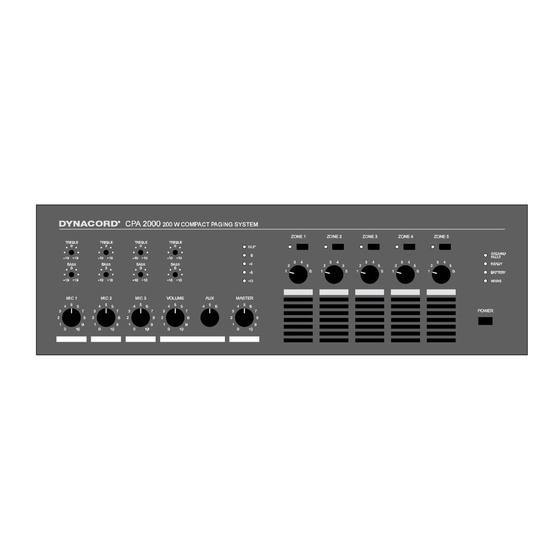

CPA 2000
ELA - Kompaktanlage
Merkmale:
•
Ausgangsleistung 200 W nach IEC 268-3, Endstufe leerlaufsicher und kurzschlußfest
•
5 integrierte Ausgangskreise von Frontseite einzeln schaltbar und regelbar, Pflichtempfangsfunktion
•
Digitale Direkt-Aufzeichnung und -Wiedergabe von Sprachsignalen (optional), max. 1 Min.
•
3 Eingänge XLR Mic/Line mit Klangstellern, el. symmetrisch, Phantomspeisung gemeinsam schaltbar
•
3 Eingänge Tonträger, umschaltbar, mit Klangsteller
•
Sicherheits-Leistungsmerkmale
Erdschlußüberwachung nach DIN/VDE 0800
Pilottonüberwachung
Störmeldeausgang
Alarmsignale nach DIN 33404 (optional)
Netz- und Notstromversorgung
•
Sonstige Leistungsmerkmale:
Eingang Sprachschalter für Telefonanschaltung oder automatische Zuteilung wahlweise
Gongsignale / Vorgong wahlweise
Integriertes Relaisfeld für 5 Ausgangskreise für Ruf- und Programmzuteilung oder Direktausgang
•
Vorrang wahlweise: mischbar, Blockpriorität, Kaskadenpriorität
•
1 Eingang für Kommandomikrofon mit Steuerung
•
Ausgangstransformator für symmetrische, erdfreie 100V - Lautsprechernetze, wahlweise 70 V oder 50 V
•
Summenfernregelung optional möglich
•
vorbereitet für den Anschluß von max. 3 Sprechstellen MT 2005 oder einem PTT - Mikrofon über RJ 45 - Buchse
•
Anschlußbuchsen für Tonbandaufnahme und Einschleifgeräte (Cinch)
•
Monitorausgang
•
Status-LED-Anzeigen für Erdschluß, Batterie, Netz und Betrieb
•
LED - Aussteuerungs - Anzeige von - 13 dB bis 0 dB und Clip
•
Lautstärkesteller für Summe, wird bei Vorrang überbrückt
•
Netzschalter frontseitig
•
Anschluß Remote Control für Fernsteuerung
•
Netzbetrieb 115 / 230 V, umschaltbar mit Wahlschalter rückseitig
•
Batteriebetrieb 24 V, übergangslose Notstromversorgung
•
mit Nachrüstsatz einbaubar in 19" - Gestellzentralen
Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dynacord CPA 2000
Inhaltszusammenfassung für Dynacord CPA 2000
-
Seite 1: Leistungsmerkmale

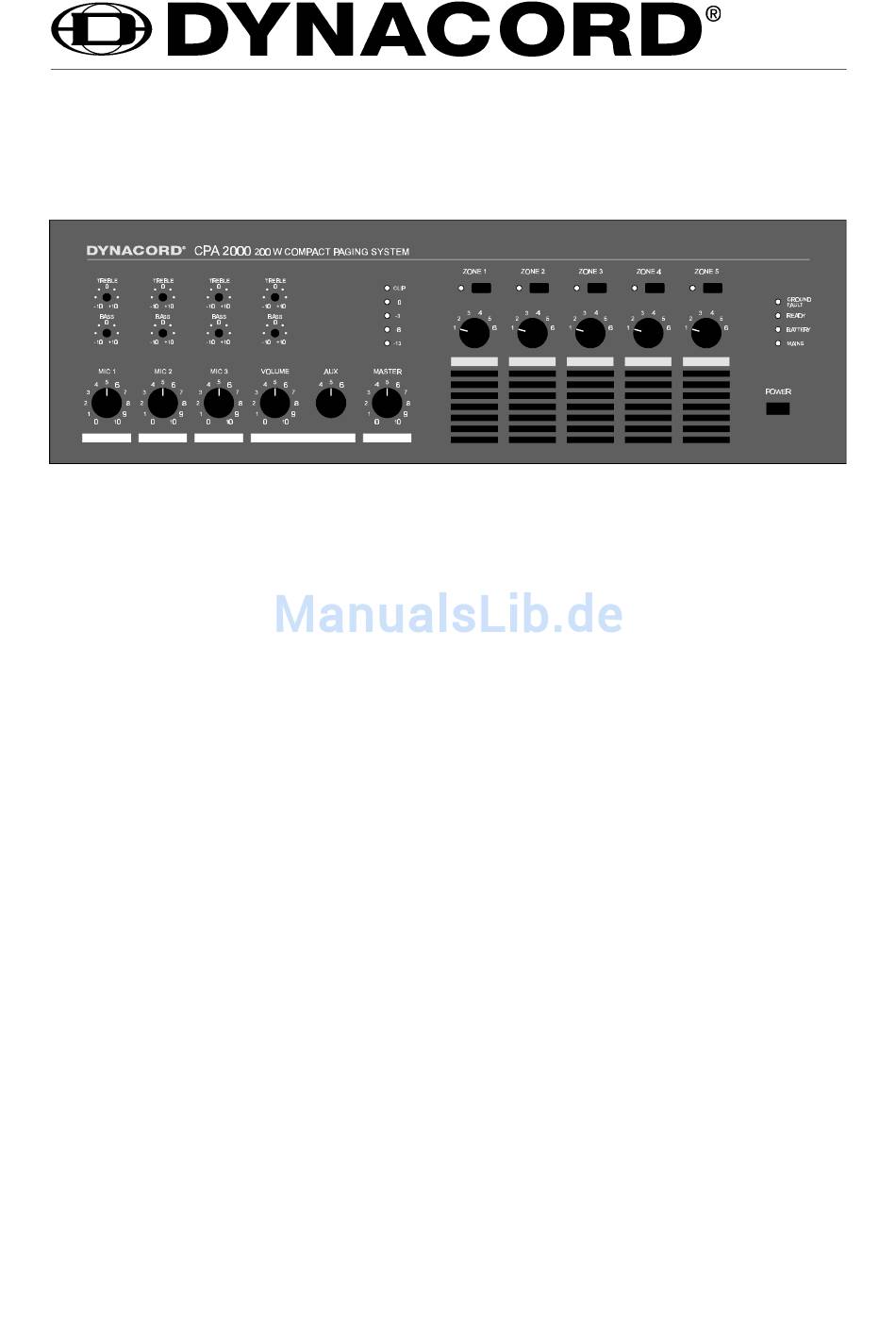

CPA 2000 ELA - Kompaktanlage Bedienungsanleitung Merkmale: • Ausgangsleistung 200 W nach IEC 268-3, Endstufe leerlaufsicher und kurzschlußfest • 5 integrierte Ausgangskreise von Frontseite einzeln schaltbar und regelbar, Pflichtempfangsfunktion • Digitale Direkt-Aufzeichnung und -Wiedergabe von Sprachsignalen (optional), max. 1 Min. -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Leistungsmerkmale ........... . 1 Technische Daten . -
Seite 3: Technische Daten
CPA 2000 Leistungsfähige ELA Kompaktanlage im Tischgehäuse, einbaubar in Gestelle, mit 3 Mikrofon/Line und 3 Tonträger - Eingängen, 200 W Ausgangsleistung und 5 schalt- und regelbaren Ausgangslinien für 115 / 230 V AC oder 24 V = Technische Daten Nennausgangsleistung... -
Seite 4: Bedienelemente Und Anzeigen Frontblende
Bedienelemente und Anzeigen Frontblende: MIC 1 Lautstärkesteller für Eingang 1 MIC 2 Lautstärkesteller für Eingang 2 MIC 3 Lautstärkesteller für Eingang 3 VOLUME Lautstärkesteller für Tonträger-Eingänge Wahlschalter für Tonträger-Eingänge MASTER Lautstärkesteller für Gesamtlautstärke TREBLE Höhensteller für Eingang 1 BASS Tiefensteller für Eingang 1 TREBLE Höhensteller für Eingang 2 BASS... -
Seite 5: Bedienelemente Und Anschlußpunkte Rückseite
Bedienelemente und Anschlußpunkte Rückseite: INPUT 1 Eingang 1 DIN-Buchse 7-pol zum Anschluß eines Mikrofons mit PTT - Taste (z. B. MT 101) INPUT 1 Eingang 1 XLR - Buchse zum Anschluß eines Mikrofons oder einer anderen NF - Quelle MIC/LINE Empfindlichkeitsschalter Mikrofon / Line für Eingang 1 GAIN Empfindlichkeitssteller für Eingang 1... -
Seite 6: Verwendung
1. Verwendung Das ELA - Kompaktsystem CPA 2000 ist speziell für den leistungssicheren und zuverlässigen Betrieb von Lautsprecher - Anlagen ausgelegt. Anwendungen sind insbesondere Ruf- und Durchsageanlagen mit und ohne Hintergrundmusik, Alarmierungsanlagen in Industriebetrieben, Büro- und Geschäftsräumen, Versammlungs- und Sportstätten, Schulen und Kirchen, Hotels, Krankenhäuser, Supermärkte, Fahrgast- schiffe und ähnliche Anwendungen. -
Seite 7: Eingänge
An den Eingang 1 (INPUT 1, 40 oder 41) kann eine Tonquelle mit einem Pegelbereich von 0.5 mV bis 1,3 V angeschlossen werden. Die Buchse (INPUT 1, 40) ist speziell für ein Mikrofon mit PTT - Taste (z. B. DYNACORD MT 101) ausgelegt, so daß beim Anstecken auch die Vorrangverbindung bereits fertig ist. -
Seite 8: Phantomspeisung Für Die Eingänge 1-3
gedrückt) oder auf niedrige Empfindlichkeit (Leitungspegel, Tonträgergeräte, gedrückt) geschaltet wer- den. Der Empfindlichkeitssteller(GAIN, 49) muß schließlich so eingestellt werden, daß bei auf ca. 7 eingestelltem Eingangssteller (MIC 3, 3) und auf 7 eingestelltem MASTER - Steller (MASTER, 6) eine Vollaussteuerung des Geräts möglich ist (Clip - LED der Aussteuerungsanzeige (15) leuchtet ab und zu auf). -
Seite 9: Ausgänge
Monitorausgang (unsymm.), zum Anschluß z. B. eines Kopfhörers (hochohmig) 6. Notstrombetrieb Bei Verwendung des Geräts CPA 2000 als Alarmierungsanlage ist es notwendig, eine zweite, unabhän- gige Energiequelle an das Gerät anzuschließen. Mit Hilfe des Notstromversorgungseinganges (DC INPUT, 56) ist es möglich, eine Notstromversorgung zu installieren. Wenn die Netzspannung ausfällt, erfolgt der Übergang auf Batteriespeisung automatisch und übergangslos. -
Seite 10: Vorrangmöglichkeiten/Einstellmöglichkeiten
Die Leitungslänge für einfache Entfernung soll bei diesem Querschnitt nicht mehr als 7 m betragen (Spannungsabfall <1V). Achtung! Das Gerät CPA 2000 darf nur mit ungeerdeten Batterien oder mit Batterien mit geerdetem Minuspol verwendet werden. Ein Betrieb mit geerdetem Pluspol ist nicht zulässig. - Seite 11 Die ELA - Kompaktanlage CPA 2000 ist intern auf den Betrieb mit bevorrechtigten Mikrofonen / Sprechstellen einstellbar. Die Umstellung der Prioritätsprogrammierung erfolgt auf der Printplatte 83107 mit Hilfe der Steckbrücken J 301 bis J 308 (Bild 4). Dazu ist das Gerät stromlos zu schalten und der Gehäusedeckel des Geräts zu demontieren.
-
Seite 12: Nachrüstmöglichkeiten
Bild 4 (Leiterplatte 83107) 8. Nachrüstmöglichkeiten Die ELA - Kompaktanlage CPA 2000 kann an die Erfordernisse flexibel angepaßt werden. Dazu sind verschiedene Nachrüstsätze erhältlich, welche in das Gerät eingebaut werden müssen. 8.1 Alarm, Gong, Vorgong (NRS 90212) Der Nachrüstsatz wird an den Steckplatz B305 / B306 auf der Platine 83107 gesteckt (Bild 4). Dazu ist das Gerät stromlos zu machen und der Gehäusedeckel zu demontieren. -
Seite 13: Sprachausgabe (Nrs 90213)
0.5 Sekunden. 8.3.2 Verwendung im Mischbetrieb: Bei Verwendung des Kompakt - Ela -Systems CPA 2000 im reinen Mischbetrieb kann der sprachge- steuerte Schalter zum automatischen Ausblenden des Tonträgersignals verwendet werden. Dazu ist le- diglich der Nachrüstsatz zu installieren. Bei Gerätekonfiguration Vorrang (J301 gesteckt) muß... -
Seite 14: Summenfernregler (Nrs 90178)
Anschluß von bis zu 3 Sprechstellen MT 2005. Die Sprechstellen besitzen 5 Tasten für Lautsprecherzo- nen, so daß Rufe gezielt in diese Bereiche vorgenommen werden können (Da es sich bei der CPA 2000 um ein Einkanalgerät handelt, ist während einer Durchsage in den nicht angesprochenen Bereichen keine Hintergrundmusik zu hören). - Seite 15 50 m 90 m Im Gerät CPA 2000 muß der Eingang 2 auf niedrige Empfindlichkeit (MIC / LINE, 45, gedrückt) eingestellt werden, der zugehörige Empfindlichkeitssteller (GAIN, 46) ist auf ca. Mitte einzustellen. An die Buchse Eingang 2 (INPUT 2, 44) darf dann kein Gerät angeschlossen werden. Der Vorrang muß entsprechend Abschnitt 7 eingestellt werden.
- Seite 16 Bedienung der Sprechstelle MT 2005 (siehe auch Bild 7) Bei ordnungsgemäßem Anschluß der Sprechstelle an die Kompaktanlage CPA 2000 und im eingeschal- teten Zustand leuchtet die Einschaltkontrolle (ON, 13). Mit den Zonentasten (1 - 5) können die einzelnen Lautsprecherzonen voreingestellt werden. Ein Tastendruck teilt eine entsprechende Zone zu, die zuge- hörige LED leuchtet auf.
- Seite 17 Bild 7 (Sprechstelle MT 2005)
