9. COBRA-4 AUSBAUSTUFEN

-----------------------------------------------------------------------------------------------------------------------------------------------

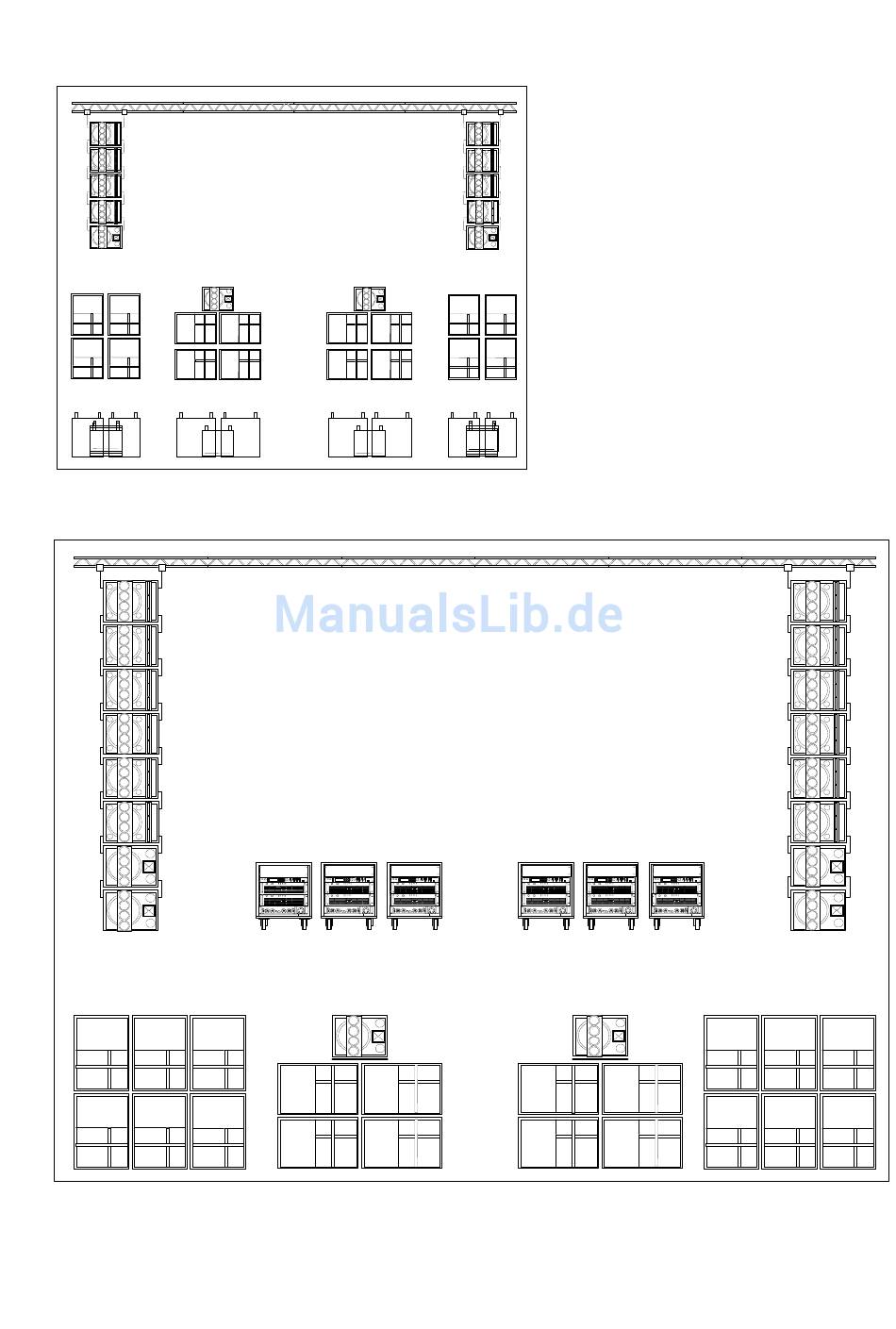

Diese Abbildung zeigt den typischen Open-Air Aufbau eines COBRA-4 SYSTEMS. Es besteht aus einem
Grund-Set COBRA-4 und modularer Erweiterung mit COBRA-4-FAR und COBRA-PWH Kabinetten sowie
entsprechend konfigurierten CSR-4 AMP-Racks. Die im Rigg geflogenen Kabinette werden dabei „Hockey-
Schläger förmig" angeordnet und als komplettes Wing mittels Spanngurt auf das hintere Drittel ausgerichtet.
COBRA-4 SYSTEM
EXTENSION I
08x COBRA-4-FAR
04x COBRA-4-TOP
16x COBRA PWH
04x CSR-4 RACK
COBRA- 4-SYSTEM
DSP244 DSP244
L 2400 L 2400
L 2400 L 2400
CP-84 CP-84 CP-84
A L0/MID/HI SUB SUB L0/MID/HI B A L0/MID/HI SUB SUB L0/MID/HI B A L0/MID/HI SUB
B B A A B B A A
A A
RS-485 RS-485 RS-485
IN OUT IN OUT IN OUT
Die Abbildung zeigt eine mittelgroße
COBRA-4 Konfiguration für typische
mittelgroße City Open-Air Events.
Das an unterster Stelle im Rigg
platzierte COBRA-4-TOP Kabinett und
das
werden je 5° nach unten verwinkelt, die
oberen 3 COBRA-4-FAR Kabinette
werden
geflogen. Die Mittelachse der oberen
3er Kombination wird mittels Spanngurt
auf Zuhörerebene im hinteren Drittel
der
ausgerichtet.
Bei besonders breiten Aufbauten kann
es sinnvoll sein - auf den als „liegendes
Bass-Array"
PWHs - für die Ausleuchtung des
unmittelbarer Bereichs vor der Bühne
weitere COBRA-TOPs zu platzieren.
EXTENSION
12x COBRA-4-FAR
6x COBRA-4-TOP
20x COBRA-PWH
1x CSW 25 2,5°
6x CSR-4
DSP244 DSP244
L 2400 L 2400
L 2400 L 2400
CP-84
SUB L0/MID/HI B A L0/MID/HI SUB SUB L0/MID/HI B
B B A A B B
RS-485
IN OUT
erste COBRA-4-FAR
gerade
zu beschallenden
aufgebauten
DSP244 DSP244
L 2400 L 2400
L 2400 L 2400
CP-84 CP-84
A L0/MID/HI SUB SUB L0/MID/HI B A L0/MID/HI SUB SUB L0/MID/HI B
A A B B A A B B
RS-485 RS-485
IN OUT IN OUT
Kabinett
untereinander
Fläche
COBRA-
