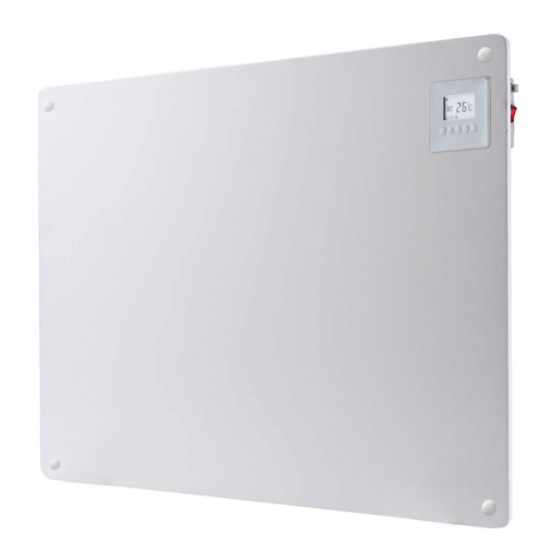

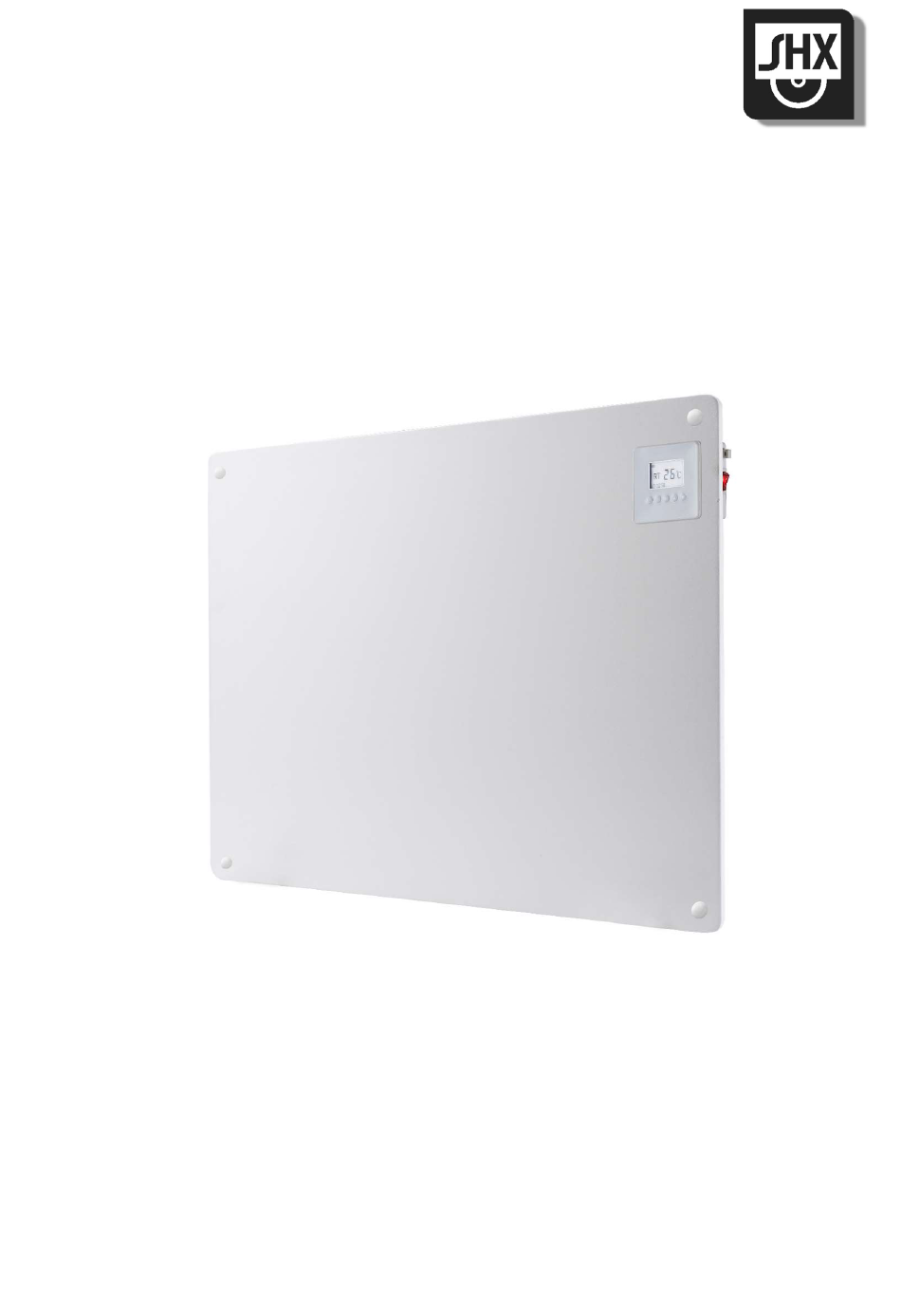

SHX SHX55HP201W Bedienungsanleitung
Wandpanel
Verwandte Anleitungen für SHX SHX55HP201W
Inhaltszusammenfassung für SHX SHX55HP201W
- Seite 1 BEDIENUNGSANLEITUNG WANDPANEL SHX55HP201W HERZLICHEN GLÜCKWUNSCH! VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON SHX ENTSCHIEDEN HABEN. Bitte beachten Sie, dass das SHX-Panel nicht für den Dauerbetrieb geeignet ist und nur in gut isolierten Räumen verwendet werden darf.
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gibt es in folgenden Sprachen DEUTSCH Seite 3 – 17 ENGLISH Seite 17 –28 INHALTSVERZEICHNIS Wichtige Informationen zur Sicherheit, Standort und zum 3 – 4 elektrischen Anschluss Recycling, Entsorgung, Konformitätserklärung Lieferumfang Beschreibung des Geräts 6 – 10 Inbetriebnahme Spar-Modus Schutzeinrichtung Reinigungshinweise... -
Seite 3: Wichtige Informationen Zur Sicherheit, Standort Und Zum
10. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren die Kundenhotline. 11. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.shx.at abrufen. ● 12. Dieses Gerät darf ausschließlich von Erwachsenen benutzt werden. -
Seite 4: Verletzungsgefahr
24. Halten Sie einen Abstand von mind. 1m zu anderen leicht entzündlichen Stoffen wie z.B.: a. unter Druck befindlichen Gefäßen (z.B. Sprühbehälter) b. Möbel c. Textilien jeglicher Art 25. Stellen Sie keine Gegenstände auf das Panel. 26. Decken Sie das Gerät während des Betriebs und der Auskühlphase niemals ab. 27. -
Seite 5: Recycling, Entsorgung, Konformitätserklärung
Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen: www.shx.at/downloads Irrtümer und technische Änderungen vorbehalten. www.shx.at LIEFERUMFANG Im Lieferumfang der SHX-Wandpanel erhalten Sie: 1x Heizpanel 4x Wandmontagehalterungen (Kunststoffdübel) 4x Schrauben ... -
Seite 6: Inbetriebnahme
8. Um die Heizeffizienz nicht zu beeinträchtigen, positionieren Sie keine Möbel oder sonstige Gegenstände vor dem Heizpanel. 9. Verlegen Sie keinesfalls das Kabel hinter dem Panel. HINWEIS Damit das SHX-Heizpanel bei der Montage nicht beschädigt wird, empfehlen wir die Montage zu zweit durchzuführen. Seite 6 von 27... - Seite 7 1. MONTAGE Öffnen Sie den Karton und entnehmen das Gerät. Entfernen Sie die Verpackung vollständig vom Gerät. Kontrollieren Sie das Gerät anschließend auf Beschädigungen. Wickeln Sie das Netzkabel vorsichtig ab und achten dabei ebenfalls auf Beschädigungen. Halten Sie das Panel gegen die Wand und markieren die vier Bohrlöcher durch das Panel.
-
Seite 8: Beschreibung Des Displays Und Bedienfelds
10. Bringen Sie anschließend die Abdeckungen der Schrauben an. 2. BESCHREIBUNG DES DISPLAYS und BEDIENFELDS 1. Wochentags-Anzeige 2. Symbol „RAUMTEMPERATUR“ 3. Temperatur-Anzeige 4. Symbol „TIMER“ 5. Uhrzeit-Anzeige 6. SYMBOL „OFFENES FENSTER“ 7. ON/OFF-Taste 8. -
Seite 9: Uhrzeit/Datum Einstellen
2. UHRZEIT & DATUM EINSTELLEN Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, stellen Sie bitte das korrekte Datum und die korrekte Uhrzeit wie folgt ein: 1. Schalten Sie das Gerät mithilfe der -Taste ein. 2. Drücken und halten Sie die „SET“-Taste 3 Sekunden lang, bis die Uhrzeit-Anzeige blinkt und das Symbol am Display erscheint. -
Seite 10: Timer-Funktion
4. TIMER-FUNKTION Mithilfe der Timer-Funktion können Sie das Heizpanel für jeden Wochen-Tag zeitgesteuert ein und -ausschalten. 1. Schalten Sie das Gerät mithilfe der -Taste ein. 2. Auf dem Display erscheint die Standard-Anzeige. 3. Drücken Sie nun zwei Mal auf die -Taste. -
Seite 11: Spar-Modus
SPAR-MODUS Das SHX-Panel ist mit einem Spar-Modus ausgestattet, um Strom zu sparen.. Sobald Sie im Raum indem sich das Heizpanel befindet das Fenster öffnen, oder die Umgebungstemperatur um mehr als 3 C° fällt, schaltet sich das Gerät automatisch aus um Strom zu sparen. -
Seite 12: Reinigungshinweise
Abdeckungen der Schrauben und anschließend die Schrauben. Wir empfehlen Ihnen diesen Arbeitsschritt immer zu zweit zu erledigen. HINWEIS Damit das SHX-Heizpanel bei der Demontage nicht beschädigt wird, empfehlen wir Ihnen diese zu zweit durchzuführen. Verpacken Sie das Gerät und bewahren Sie es an einem sicheren, kühlen und trockenen Ort auf. -
Seite 13: Behebung Von Problemen
Gegenstände die sich hinter dem Montagewand. Heizpanel befinden. WICHTIG Versuchen Sie niemals das Gerät selbst zu reparieren. Dies kann zum sofortigen Verlust des Garantieanspruchs führen. TECHNISCHE INORMATIONEN Technische Informationen Artikelnummer: SHX55HP201W Eingangsspannung: 220-240 Frequenz: 50-60Hz Stromstärke: 550 W Heizbereich: 0-37°C... -
Seite 14: Erforderliche Angaben Zu Elektrischen Einzelraumheizgeräten
Erforderliche Angaben zu elektrischen Einzelraumheizgeräten Artikelnummer SHX55HP201W Angabe Symbol Wert Einheit Angabe Einheit Nur bei elektrischen Speicher- Einzelraumheizgeräten: Wärmeleistung Art der Regelung der Wärmezufuhr: Manuelle Regelung der Wärmezufuhr Nennwärmeleistung 0,55 Nein mit integriertem Thermostat Manuelle Regelung der Wärmezufuhr Mindestwärmeleistung 0,00 mit Rückmeldung der Raum- und/oder... -
Seite 15: Garantie
Mit diesem Qualitätsprodukt von SHX haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen. Für dieses SHX Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich und Deutschland! Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen.
