Montage

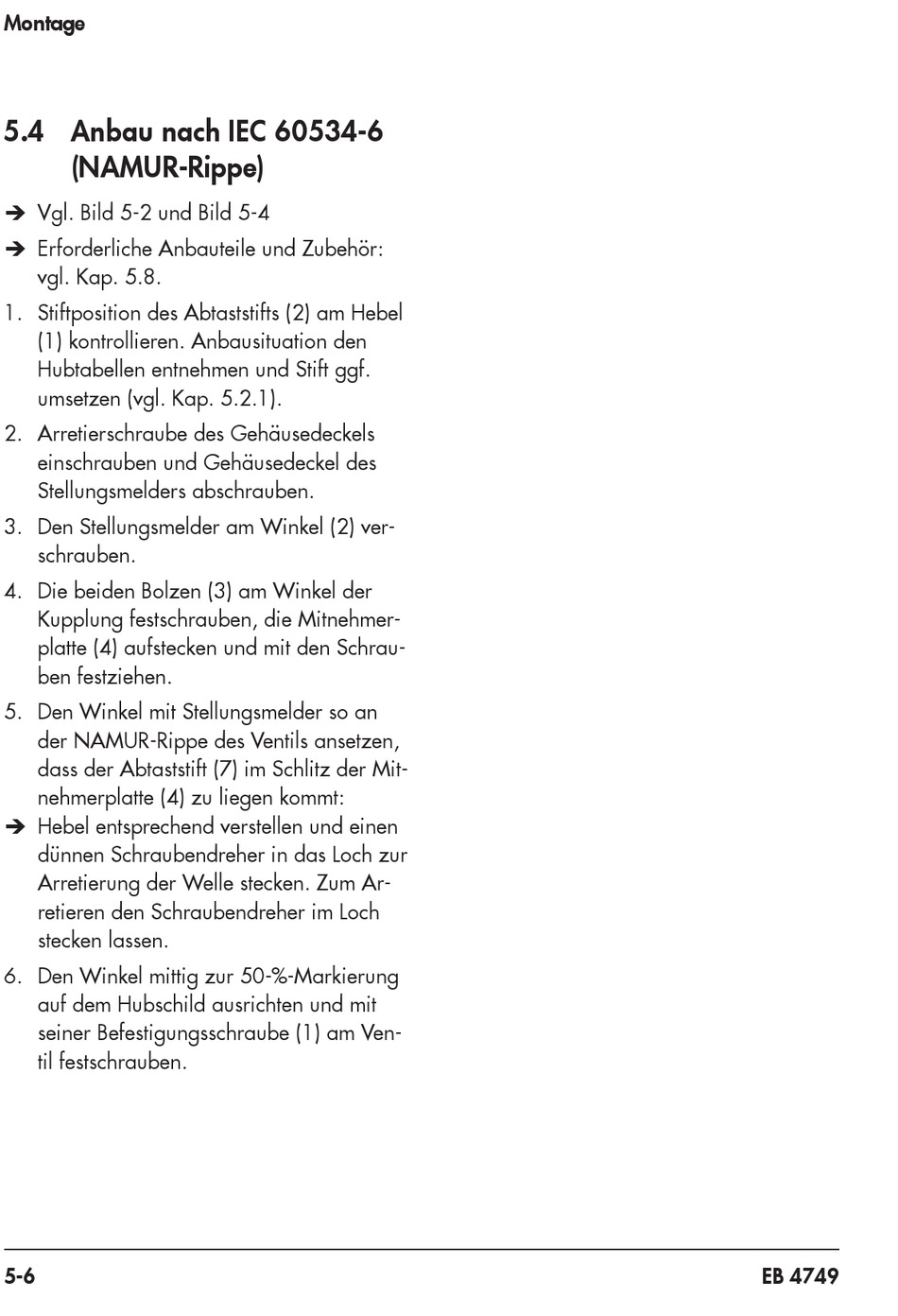

5.4 Anbau nach IEC 60534-6
(NAMUR-Rippe)
Î Vgl. Bild 5-2 und Bild 5-4
Î Erforderliche Anbauteile und Zubehör:
vgl. Kap. 5.8.
1. Stiftposition des Abtaststifts (2) am Hebel
(1) kontrollieren. Anbausituation den
Hubtabellen entnehmen und Stift ggf.
umsetzen (vgl. Kap. 5.2.1).
2. Arretierschraube des Gehäusedeckels
einschrauben und Gehäusedeckel des
Stellungsmelders abschrauben.
3. Den Stellungsmelder am Winkel (2) ver-
schrauben.
4. Die beiden Bolzen (3) am Winkel der
Kupplung festschrauben, die Mitnehmer-
platte (4) aufstecken und mit den Schrau-
ben festziehen.
5. Den Winkel mit Stellungsmelder so an
der NAMUR-Rippe des Ventils ansetzen,
dass der Abtaststift (7) im Schlitz der Mit-
nehmerplatte (4) zu liegen kommt:
Î Hebel entsprechend verstellen und einen
dünnen Schraubendreher in das Loch zur
Arretierung der Welle stecken. Zum Ar-
retieren den Schraubendreher im Loch
stecken lassen.
6. Den Winkel mittig zur 50-%-Markierung
auf dem Hubschild ausrichten und mit
seiner Befestigungsschraube (1) am Ven-
til festschrauben.
5-6
EB 4749
