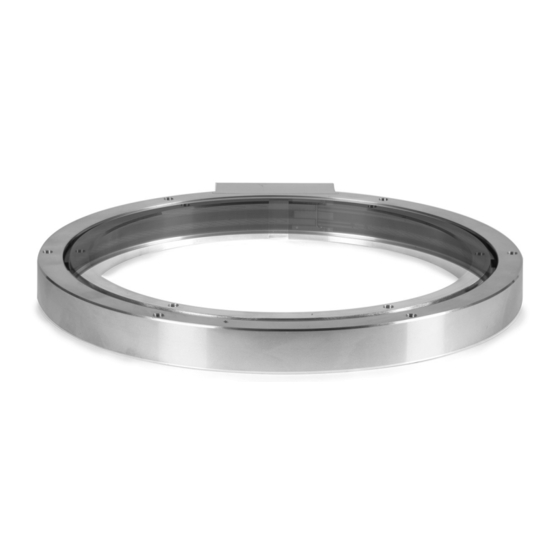

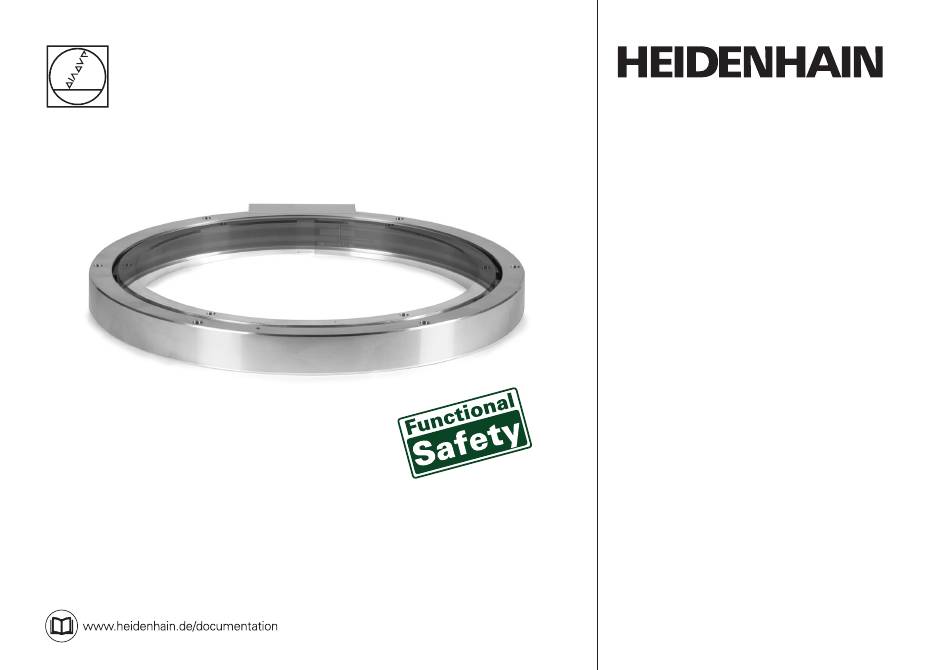

- Seite 1 Montageanleitung Mounting Instructions Instructions de montage Istruzioni di montaggio Instrucciones de montaje AE ECI4010 EnDat22 ID 1087526-xx AE EBI4010 EnDat22 ID 1097530-xx Abtasteinheit Scanning unit FOABA3: AA01 Tête captrice ANELA1: 5PS15 Testina BELEA1: T9, EZ Cabezal 5/2017...
- Seite 2 Inhalt Contents Sommaire Indice Índice Seite Page 3 Hinweise 3 Notes 4 Warnhinweise 4 Warnings 6 6 Items supplied 8 8 Required mating dimensions 10 Hinweise zur Montage 10 Mounting information 12 Montage 12 Mounting 13 Anschlussbelegung 13 Pin layout 14 Kabelanschluss 14 Cable connection...
- Seite 3 Hinweise Notes Remarques Note Indicaciones Für die bestimmungsgemäße Verwendung des Messgeräts sind die Angaben in der zugehörigen Produktinformation ExI 40x0 einzuhalten. Adhere to the applicable Product Information sheet for ExI 40x0 to ensure the correct and intended operation of the encoder. Pour une utilisation conforme du système de mesure, respecter les données contenues dans l’information produit relative à...
- Seite 4 – Do not clean the encoder with organic solvents like thinners, alcohol or benzine. – Encoders that have contributed to the failure of a safety function in the application must be returned to HEIDENHAIN, together with the fasteners (screws - feather key).
- Seite 5 – No limpiar el aparato con disolventes orgánicos como diluyentes, alcohol o gasolina. – Los sistemas de medida que durante su aplicación hayan contribuido al fallo de una función de seguridad deben ser devueltos a HEIDENHAIN incluyendo las piezas de sujeción (tornillos - chavetero).
-
Seite 6: Lieferumfang
Lieferumfang Items supplied Objet de la fourniture Standard di fornitura Elementos suministrados Abtasteinheit Scanning unit Tête captrice Testina di scansione Cabezal Nicht im Lieferumfang: Befestigungsschrauben Not included in delivery: Mounting screws Non inclus dans la livraison Vis de fixation Non inclusi nello standard di fornitura: viti di fissaggio No figura entre los elementos suministrados: Tornillos de sujeción... - Seite 7 Separat bestellen: Order separately: Commander séparément: Ordinare separatamente: Pedir por separado: Schrauben zur Befestigung Screws for fastening Vis de fixation ISO 4762 – M4 x 25 – 8.8 – MKL, ID 202264-88 Viti per il fissaggio Tornillos para la sujeción MKL (DIN 267-27) = Stoffschlüssige Losdrehsicherung Materially bonding anti-rotation lock...
- Seite 8 Kundenseitige Anschlussmaße (mm) Required mating dimensions (mm) Conditions requises pour le montage (mm) Quote per il montaggio (mm) Cotas de montaje requeridas (mm) = Lagerung Kundenwelle Bearing of mating shaft Roulement de l'arbre client Asse cuscinetti lato cliente Rodamiento eje del cliente ...
- Seite 9 = Nut für Passfeder DIN 6885 – A – 10 x 8 x 20 = Auflagefläche Stator = Auflagefläche Rotor = Fase am Gewindeanfang obligatorisch für stoffschlüssige Losdrehsicherung = Erforderlicher Einbauraum mit geschlossenem Gehäusedeckel = Erforderlicher Einbauraum zum Öffnen des Gehäusedeckels ...
- Seite 10 Hinweise zur Montage Mounting information Procédure de montage Avvertenze per il montaggio Indiciones para el montaje Montagehinweise dringend beachten! Follow the Mounting Instructions carefully! Respecter impérativement les instructions de montage! Attenersi scrupolosamente alle indicazioni di montaggio! Seguir fielmente las indicaciones para el montaje! Bitte beachten Sie die Verarbeitungshinweise im Prospekt ”Messgeräte für elektrische Antriebe”, Kapitel ”Allgemeine mechanische Hinweise”unter ”Drehgeber mit Functional Safety”.
- Seite 11 En raison du frein de filet, le montage des vis de HEIDENHAIN doit être terminé en 5 minutes ! Il montaggio delle viti deve essere completato entro 5 minuti per garantire l’efficace funzionamento del frenafiletti. Por causa del seguro del tornillo, el montaje del tornillo de HEIDENHAIN debe estar concluido en el transcurso de 5 minutos.
- Seite 12 Montage Mounting Montage Montaggio Montaje Nullposition ±5° Zero position ±5° Position zéro ±5° Punto di zero ±5° Posición cero ±5° Beschriftung muss sichtbar sein The labeling must be visible L’inscription doit être visible La scritta deve essere visibile ISO 4762 – M4 x 25 – 8.8 – MKL, ID 202264-88 La etiqueta debe estar visible = 2.2 Nm ±...
- Seite 13 Anschlussbelegung Pin layout Raccordements Piedinatura Distribución del conector Sensor U Sensor 0V DATA DATA CLOCK CLOCK T– ECI 4010 EBI 4010 DATA DATA CLOCK CLOCK T– BNGN WHGN Nichtverwendete Pins oder Adern dürfen nicht belegt werden! Temperatursensor Vacant pins or wires must not be used! Temperature sensor Les plots ou fils non utilisés ne doivent pas être raccordés! Sonde de température...
-
Seite 14: Kabelanschluss
(cf. instructions de montage ID1123826-xx). Utilizzare cavi in uscita HEIDENHAIN (Vedere istruzioni di montaggio ID 1123826-xx). Utilizar el conjunto de cables de salida de HEIDENHAIN (ver instrucciones de montaje ID 1123826-xx). Elektrischen Widerstand zwischen Flanschdose und Rotor a), Stator b) und Crimphülse c) prüfen. Sollwert: < 1 Ohm. - Seite 15 Gewindestift herausdrehen. Screw out the setscrew. Retirer la vis sans tête. Svitare la vite senza testa. Desatornillar el macho de la rosca Kabel einfädeln und Crimphülse bis auf Anschlag einschieben. Thread the cable and insert the crimp sleeve as far as it will go. Enfiler le câble et insérer la douille à...
- Seite 16 Außenschirm auf Crimphülse External shield on crimp sleeve Blindage externe sur la douille à sertir Schermatura esterna sulla boccola a crimpare Apantallado externo sobre el manguito de engarzar Zur Vermeidung von Kabelbeschädigungen die Montagehilfe zum Anstecken und Abziehen der Kabelbaugruppe verwenden.
- Seite 17 Biegeradius R Kabel durch Zugentlastung sichern Secure cable with strain relief (fest verlegt) Consolider le câble per décharge de traction Bending radius R Fissare il cavo con fermacavo (Rigid configuration) Asegurar el cable mediante la descarga de tracción Rayon de courbure R (Fixé) Raggio di curvatura R (Posa fissa)
-
Seite 18: Operazioni Finali
Abschließende Arbeiten Final steps Opérations finales Operazioni finali Trabajos finales Drehende Teile sind nach erfolgtem Anbau gegen unbeabsichtiges Berühren im Betrieb ausreichend zu sichern. After installation, all rotating parts must be secured adequately against accidental contact during operation. Une fois le système de mesure monté, les pièces en rotation doivent être suffisamment protégées de tout contact lors du fonctionnement. Dopo il montaggio, le parti rotanti devono essere sufficientemente protette contro il contatto accidentale durante il funzionamento. -
Seite 19: Demontage
Demontage Disassembly Demontage Smontaggio Desmontaje Die Steckverbindung darf nur spannungsfrei gelöst werden. Do not disengage any connections while under power. La déconnexion ne doit être faite qu’hors potentiel. Il connettore può essere rimosso solo quando è stata tolta tensione. Desconectar el conector sólo en ausencia de tensión. Zum Demontieren die Montageschritte der Seiten 12-18 in umgekehrter Reihenfolge durchführen. - Seite 20 1214405-01 1214405-00-A-01 · Printed in Germany · 6/2017 · H...
