TOOLCRAFT LSL-951 Bedienungsanleitung
Verwandte Anleitungen für TOOLCRAFT LSL-951
Inhaltszusammenfassung für TOOLCRAFT LSL-951

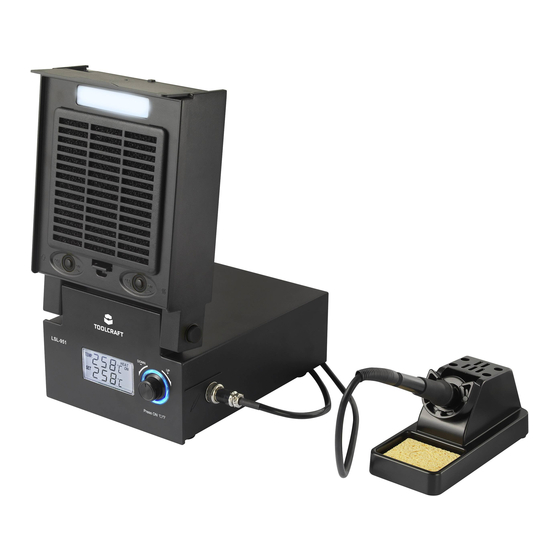

- Seite 1 Bedienungsanleitung Lötstation mit LED und Lötrauchabsaugung Best.-Nr. 2269448 Seite 2 - 15 Operating Instructions Soldering station with LED and fume extractor Item No. 2269448 Page 16 - 28...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Merkmale und Funktionen ...........................4 Wichtige Sicherheitshinweise ..........................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Elektrische Sicherheit ............................7 c) Personen und Produkt ...........................8 d) Arbeitssicherheit ............................8 Bedienelemente ..............................9 a) Lötstation ...............................9 b) LC-Display ..............................10 Inbetriebnahme ..............................10 a) Einschalten, Aufheizen und Arbeiten mit der Lötstation ................10... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Die Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur. Es können sämtliche Lötarbeiten im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Das Produkt eignet sich für Lötarbeiten mit SMD-Bauteilen in Kombination mit geeigneten Weichloten. Die Löttemperatur ist einstellbar. -
Seite 5: Wichtige Sicherheitshinweise
6. Wichtige Sicherheitshinweise • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 6: Sicherheitshinweise
• Schalten Sie die Station nach dem Gebrauch aus. Stecken Sie den Lötkolben in den Lötkolbenhalter und die Heißluftdüse in die Halterung an der Station. Lassen Sie den Lötkolben und die Heißluftdüse komplett abkühlen, bevor Sie das Produkt verstauen. • Betreiben Sie das Produkt niemals unbeaufsichtigt. 7. -
Seite 7: Elektrische Sicherheit
b) Elektrische Sicherheit • Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Kinder könnten z.B. versuchen, Gegenstände in die Öffnungen des Produktes hineinzustecken. Es besteht Lebensgefahr durch einen elektrischen Schlag! Außerdem besteht hohe Verletzungs- bzw. -
Seite 8: Personen Und Produkt
• Bewegen, transportieren oder lagern Sie das Produkt nur dann, wenn es vollständig abgekühlt ist. • Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima. • Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr. -
Seite 9: Bedienelemente
• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. • Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen! • Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein. -
Seite 10: B) Lc-Display
b) LC-Display A Eingestellte Temperatur (SET) B Momentane Temperatur (TEMP) C Einheitenanzeige D Aufheizmeldung (HEAT) E Wartemeldung (WAIT) F Fehlermeldung (ERROR) 9. Inbetriebnahme a) Einschalten, Aufheizen und Arbeiten mit der Lötstation • Packen Sie die Lötstation aus und kontrollieren alle Teile auf Beschädigungen. Beschädigte Teile dürfen nicht in Betrieb genommen werden. -
Seite 11: B) Umschaltung Von Einheit Und Anzeigewerten Zwischen Grad Celsius (°C) / Fahrenheit (°F)
• Schalten die Lötstation am Netzschalter (10) ein (I = EIN / 0 = AUS). Ein Signalton ertönt. Das Produkt führt eine kurze Selbstprüfung durch und schaltet automatisch das LED-Display (1) ein. Wenn Sie das Gerät einschalten bevor der Anschlussstecker des Lötkolbens (8) mit der Anschlussbuchse (9) der Lötstation verbunden ist, erscheint im LED-Display (1) die Fehleranzeige „EEE“. Nach dem ordnungsgemäßen Verbinden des Lötkolbens mit der Anschlussbuchse (9) verschwindet diese Fehlermeldung. -
Seite 12: Led-Beleuchtung
c) LED-Beleuchtung • Schalten Sie die LED-Beleuchtung mit der Licht-Taste ON OFF (2) (mit dem Leuchtensymbol) an der Absaugvorrichtung ein oder aus. • Wenn Sie vom Licht geblendet werden, schieben Sie den Schirm herunter. d) Absaugvorrichtung • Drücken Sie auf den Feststellknopf an der Seite der Lötstation und stellen die Absaugvorrichtung (3) in mehreren Schritten im gewünschten Winkel ein. -
Seite 13: Wartung
10. Wartung a) Wechsel der Lötspitze Passende Ersatzteile oder Zubehör finden Sie unter www.conrad.com auf der zum Produkt gehörigen Internetseite. Geben Sie die Bestellnummer in die Suchleiste ein. Bestellnummern passender Teile finden Sie im Kapitel „Technische Daten“ dieser Bedienungsanleitung. Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen Belastung und damit auch Abnutzung der Lötspitze. Dies führt dazu, dass die Lötspitze stumpf wird und so kein präziser Lötvorgang an kleineren Bauteilen mehr möglich ist. -
Seite 14: Pflege Und Reinigung
11. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel der Lötspitze wartungsfrei. • Eine weitergehende Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produktes, öffnen/zerlegen Sie es deshalb niemals. •... -
Seite 15: Technische Daten
13. Technische Daten Betriebsspannung ..........220 - 240 V/AC, 50 Hz Leistung ............80 W Temperaturbereich ..........160 - 480 °C Aufheizzeit ............48 Sekunden auf 400 °C Volumenstrom Absaugung ........1 m /min Leistung Ventilator ..........23 W Abmessungen Aktivkohlefilter ......120 x 120 x 10 mm Abmessungen Lötschwamm ......42 x 51 mm Kabellänge ............ - Seite 32 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
