Cu/Ms-Anschlussgarnituren sind in jedem Fall mit
der REHAU Fixiereinheit zu fixieren. Beim Einsatz
von Edelstahl-Anschlussgarnituren ist das
Fixieren nicht erforderlich, jedoch empfehlen wir
dies aus optischen Gründen (kein Schrägstellen
der Garnituren möglich).
Folgende Montageschritte sind zu beachten (hier
am Beispiel der Heizkörper-Winkel-Anschlussgar-
nitur RAUTITAN):
1. Schenkellänge inklusive der Einschublänge der
Eurokonusaufnahme auf das Rohr übertragen
(siehe Abb. 1).
2. Heizkörper-Winkel-Anschlussgarnituren
RAUTITAN mit einem Rollenrohrabschneider
für Edelstahlrohre oder einer geeigneten Säge
rechtwinklig ablängen und entgraten.
3. Wärme- und Schalldämmung auf die Heizkör-
per-Winkel-Anschlussgarnituren RAUTITAN
schieben (auf Abbildungen nicht dargestellt).
4. REHAU Anschlussverschraubung auf die Heiz-
körper-Winkel-Anschlussgarnituren
RAUTITAN schieben.
5. Rohrenden mit dem REHAU Aufweitkopf
15 x 1,0 QC einmal aufweiten (siehe Abb. 2).
6. Beide Heizkörper-Winkel-Anschlussgarnituren
RAUTITAN vollständig in die REHAU Fixierein-
heit einsetzen (siehe Abb. 3).
7. Heizkörper-Winkel-Anschlussgarnituren
RAUTITAN bis zum Anschlag in den Eurokonus
des Kugelhahnblocks stecken.
8. Überwurfmuttern von Hand anziehen.
9. Heizkörper-Winkel-Anschlussgarnituren
RAUTITAN parallel ausrichten.

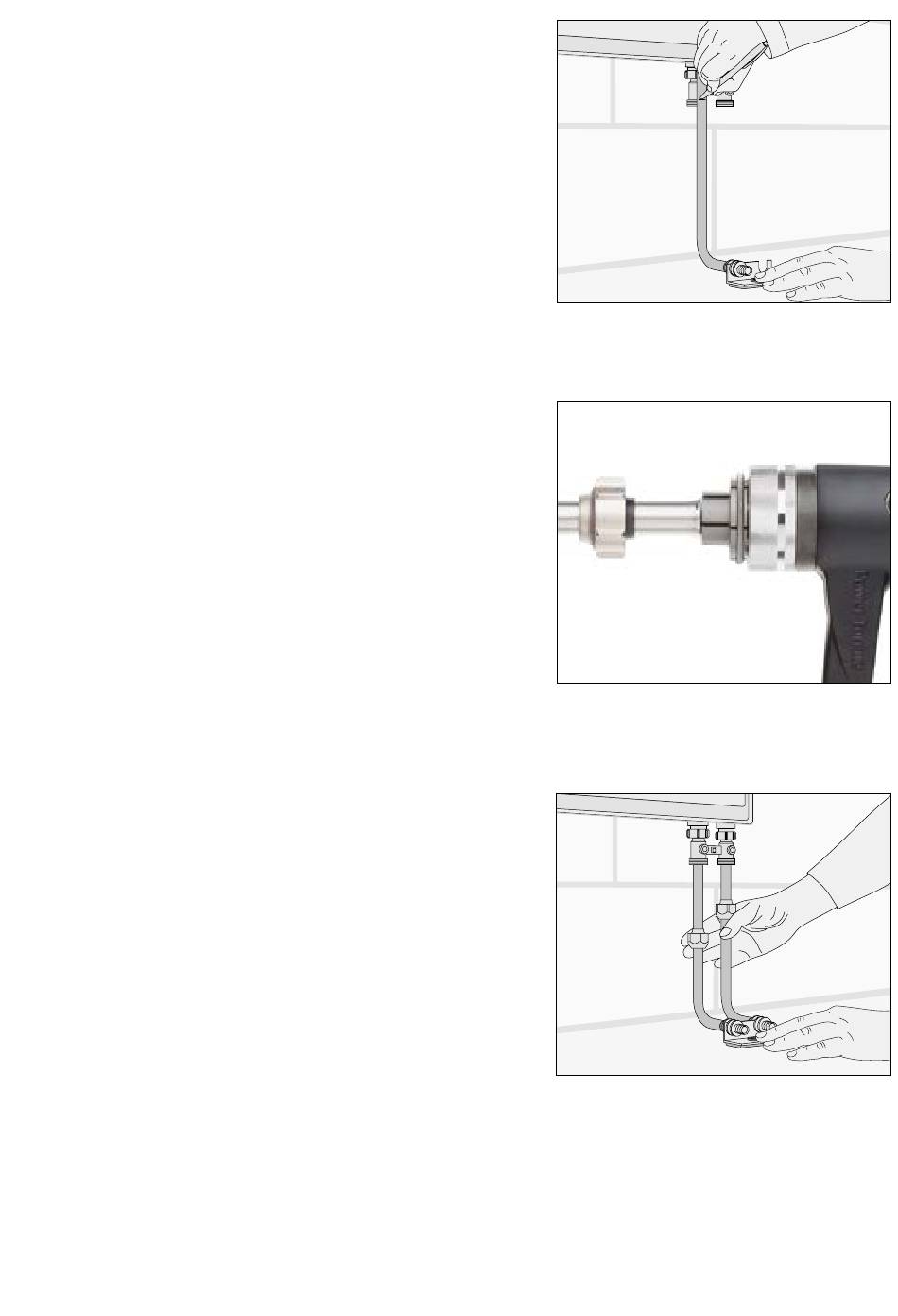

Abb. 1 Schenkellänge anzeichnen
Abb. 2 Rohrende einmal aufweiten
Abb. 3 Heizkörper-Winkelan-
schlussgarnitur ansetzen
