Kapitel 1 Messprinzip
Prinzip der OTDR-Messung
Prinzip der OTDR-Messung
Bei der Messung mit einem optischen Reflektometer (OTDR) wird ein Lichtimpuls in die
Glasfaser eingekoppelt und am Einkoppelpunkt die Intensität des entgegen der Ausbrei-
tungsrichtung des Impulses reflektierten Lichtes analysiert.
Das empfangene reflektierte Signal wird als abnehmende Exponentialkurve dargestellt,
auf der die durch Reflexion an den Endpunkten der Faser sowie die durch andere
Diskontinuitäten im Faserverlauf verursachten Störstellen abgebildet werden.

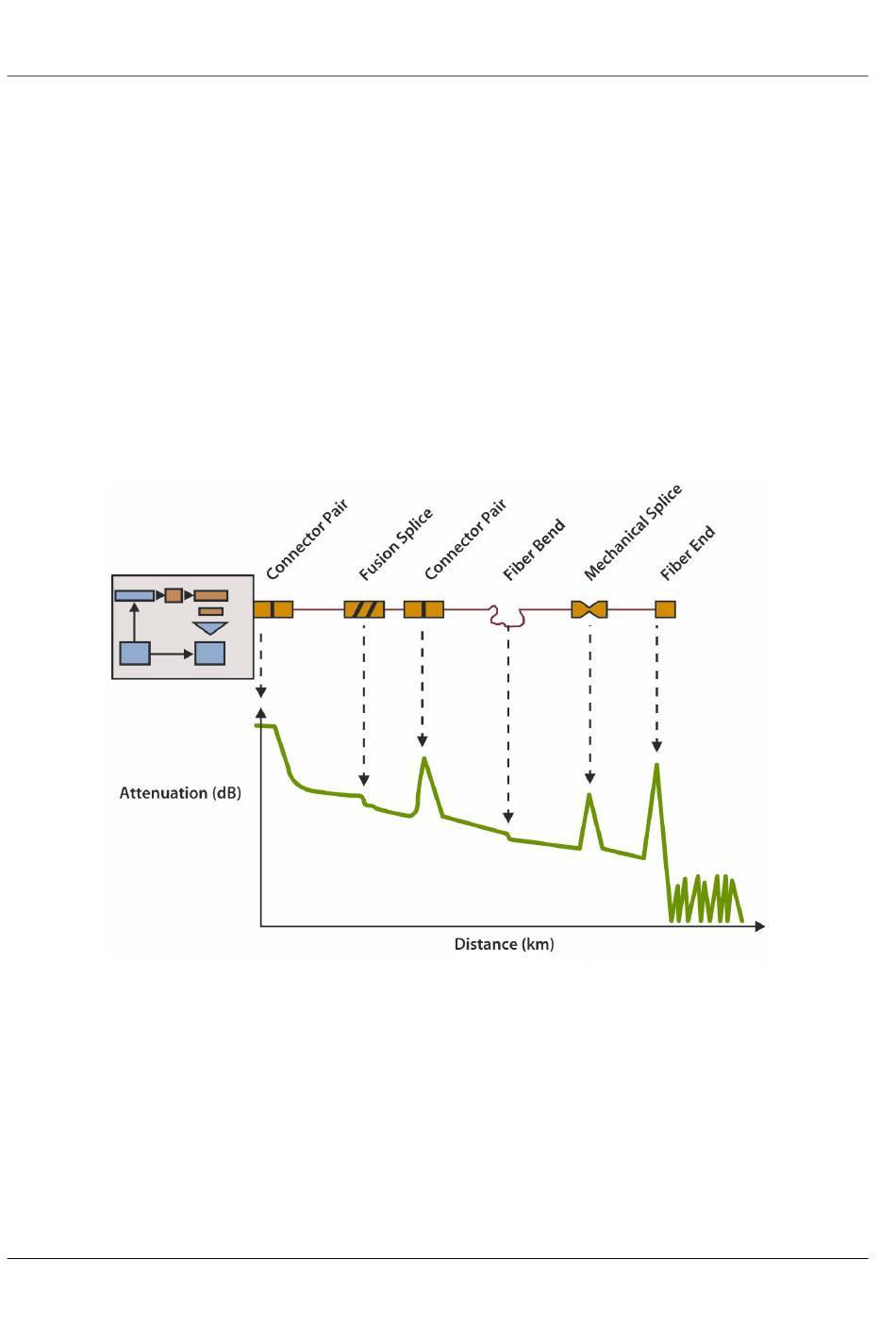

Abb. 1
Typische Rückstreukurve
Messergebnis
Die Rückstreukurve ermöglicht vor allem die Lokalisierung eines Glasfaserabschnitts
auf der Übertragungsstrecke.
Das Messergebnis umfasst:
