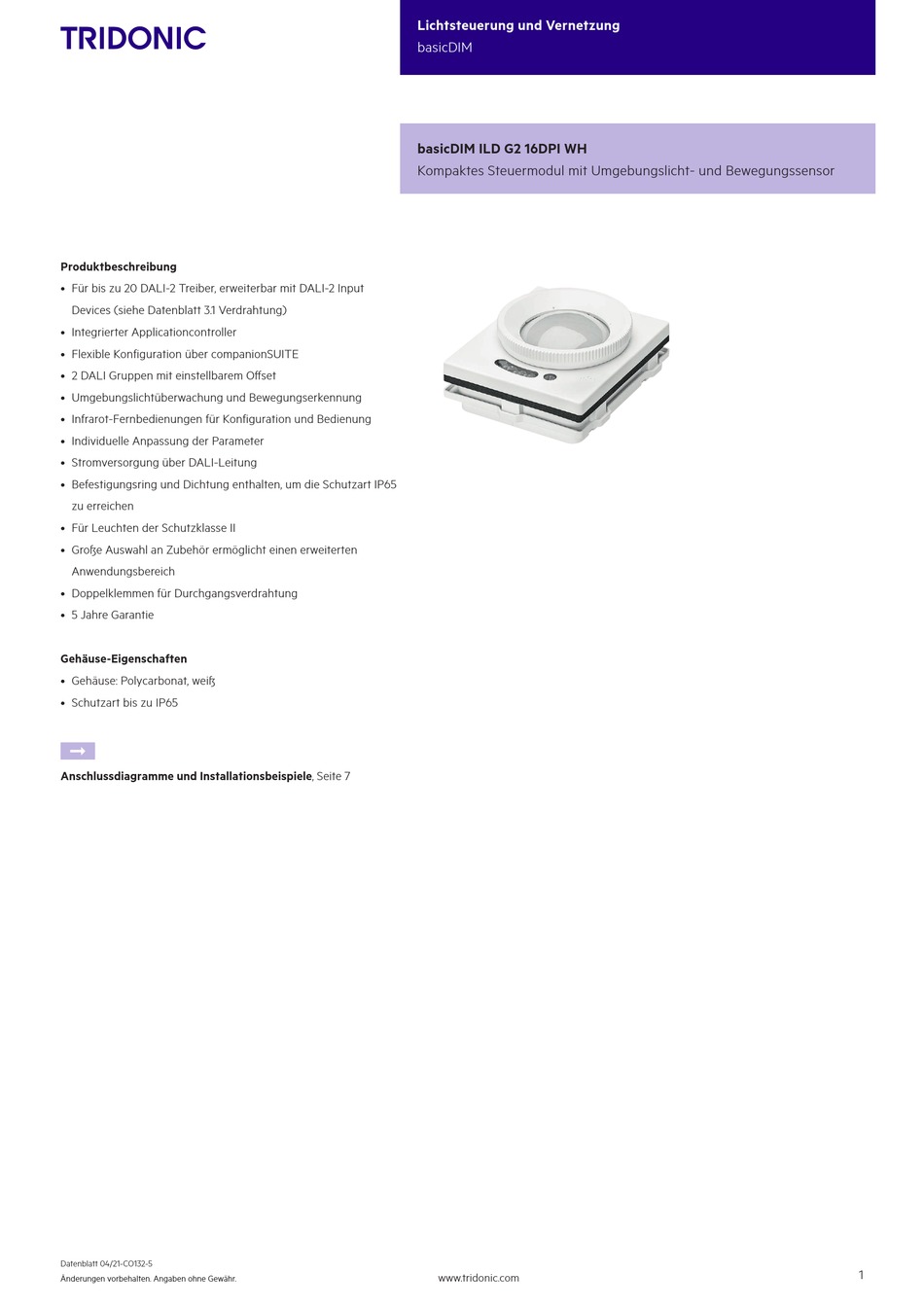

Produktbeschreibung
• Für bis zu 20 DALI-2 Treiber, erweiterbar mit DALI-2 Input
Devices (siehe Datenblatt 3. 1 Verdrahtung)
• Integrierter Applicationcontroller
• Flexible Konfiguration über companionSUITE
• 2 DALI Gruppen mit einstellbarem Offset
• Umgebungslichtüberwachung und Bewegungserkennung
• Infrarot-Fernbedienungen für Konfiguration und Bedienung
• Individuelle Anpassung der Parameter
• Stromversorgung über DALI-Leitung
• Befestigungsring und Dichtung enthalten, um die Schutzart IP65
zu erreichen
• Für Leuchten der Schutzklasse II
• Große Auswahl an Zubehör ermöglicht einen erweiterten
Anwendungsbereich
• Doppelklemmen für Durchgangsverdrahtung
• 5 Jahre Garantie
Gehäuse-Eigenschaften
• Gehäuse: Polycarbonat, weiß
• Schutzart bis zu IP65
È
Anschlussdiagramme und Installationsbeispiele, Seite 7
Datenblatt 04/21-CO132-5
Änderungen vorbehalten. Angaben ohne Gewähr.
Lichtsteuerung und Vernetzung
basicDIM
basicDIM ILD G2 16DPI WH
Kompaktes Steuermodul mit Umgebungslicht- und Bewegungssensor
www.tridonic.com
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tridonic basicDIM ILD G2 16DPI WH

Inhaltszusammenfassung für Tridonic basicDIM ILD G2 16DPI WH

  • Seite 1 Lichtsteuerung und Vernetzung basicDIM basicDIM ILD G2 16DPI WH Kompaktes Steuermodul mit Umgebungslicht- und Bewegungssensor Produktbeschreibung • Für bis zu 20 DALI-2 Treiber, erweiterbar mit DALI-2 Input Devices (siehe Datenblatt 3. 1 Verdrahtung) • Integrierter Applicationcontroller • Flexible Konfiguration über companionSUITE •...

  • Seite 2: Kompaktes Steuermodul Mit Umgebungslicht- Und Bewegungssensor

    Lichtsteuerung und Vernetzung basicDIM basicDIM ILD G2 16DPI WH Kompaktes Steuermodul mit Umgebungslicht- und Bewegungssensor Technische Daten Versorgung über DALI Versorgungsspannung 11,5 – 20,5 V Stromverbrauch (ohne Status LED) max. 11 mA Stromverbrauch (mit Status LED) max. 12 mA Montagehöhe 8 –...
  • Seite 3 • Aktivieren der automatischen Lichtregelung (Automatik-Taste) • Sollwerteinstellung der Lichtregelung (Set-Taste) • IR Reichweite bis zu 10 m • Link zur Anleitung: http://www.tridonic.com/qrIR6 Bestelldaten Artikelnummer Abmessungen L x B x H Verpackung Karton Gewicht pro Stk. REMOTECONTROL IR6 28000647 86,5 x 40,5 x 7,2 mm 500 Stk.

  • Seite 4: Produktbeschreibung

    Gewicht pro Stk. ACU SHADING AISLE 16DPI highbay 28001658 500 Stk. 0,002 kg ACU SHADING HALF 16DPI highbay 28001660 500 Stk. 0,002 kg ACU SHADING ENTRY 16DPI highbay 28001659 500 Stk. 0,003 kg Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
  • Seite 5 • Anzugsdrehmoment = 0,6 Nm ACU MOUNTING BOX 16DPI HIGHBAY ACU MOUNTING BOX 16DPI HIGHBAY mit Sensor Bestelldaten Artikelnummer Verpackung Karton Gewicht pro Stk. ACU MOUNTING BOX 16DPI HIGHBAY 28001568 64 Stk. 0, 1 05 kg Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
  • Seite 6 • Ein dauerhafter Kurzschluss zwischen T1a und T1b führt zu einer eingeschränkten Funktion • Es dürfen ausschließlich Taster verwendet werden 59.7 Bestelldaten Artikelnummer Verpackung Karton Gewicht pro Stk. basicDIM ILD G2 CWM 20 PBI1 28003394 15 Stk. 0,012 kg Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.

  • Seite 7: Installation

    Das basicDIM ILD G2 wurde ausschließlich für die Nutzung mit der Reset Knopf (basicDIM ILD G2 Programmer) betätigt wird. Tridonic MSensor G3, XC G3 und PBI1 entwickelt und getestet. Die Kommissionierung muss erneut durchgeführt werden. Der Einsatz von anderen Sensoren und Taster Modulen kann zu Fehlern führen.

  • Seite 8: Leitungsart Und Leitungsquerschnitt

    Dim up / Dim down Doppelt drücken Nicht in Verwendung Kurz drücken Automatik (Leuchte einschalten oder die Automatik aktivieren) Lang drücken Nicht in Verwendung Doppelt drücken SET (neuen Wert für Konstantlichtregelung speichern) Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
  • Seite 9 Schutz gemäß IP65 bezieht sich auf die Vorderseite des Sensors, während die Rückseite des Sensor IP20-zertifiziert ist. Alle Schnappverschlüsse müssen eingeschnappt sein IP20 Um IP zu gewährleisten, muss die IP65 Sensoroberfläche weniger als von der Leuchtenoberfläche entfernt sein. Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
  • Seite 10 Die Basisisolierung ist in der folgenden Grafik dargestellt und deckt einen Bereich von 2,5 mm um die Klemme herum ab. Der Rest des Sensors erfüllt die Anforderungen der Klasse II. Basisisolierung 3.8 Mounting box in Leuchtengehäuse: Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.

  • Seite 11: Anwesenheits- / Bewegungserfassung

    1 s an, alle 6 s Bright-out aktiv Oranges Blinken 0,5 s an, alle 0,5 s Start-up, Grouping, Test mode, Reset aktiv Infrarot-Befehl von basicDIM ILD G2 Kurzes blaues Blinken 0,2 s Programmer oder IR6 empfangen Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.

  • Seite 12: Anwesenheits- / Bewegungserfassung Mit Shader

    α � 13° high α � 36° α � 26° α � 26° high α � 16° high α � 32° α � 32° 4.5 Anwendungsbild Sensor mit oder ohne Shutter Regale Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.

  • Seite 13: Einstellbare Parameter

    Gruppe 2 nicht mehr ansteigen, da sonst der Offset auf weniger als den definierten Offset-Wert von Gruppe 2 reduziert würde. 0 to 95 % Gruppe 2 Offset-Wert Einstellbarer Helligkeitsunterschied zwischen Gruppe 2 und Gruppe 1. (30 %) Datenblatt 04/21-CO132-5 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
  • Seite 14 5.1 Geräteentsorgung Alte Geräte gemäß der WEEE-Richtlinie bei geeigneten Rücknahme- einrichtungen abgeben. 5.2 Zusätzliche Informationen Weitere technische Informationen auf www.tridonic.com → Technische Daten Garantiebedingungen auf www.tridonic.com → Services Lebensdauerangaben sind informativ und stellen keinen Garantieanspruch dar. Keine Garantie wenn das Gerät geöffnet wurde! Datenblatt 04/21-CO132-5 www.tridonic.com...
