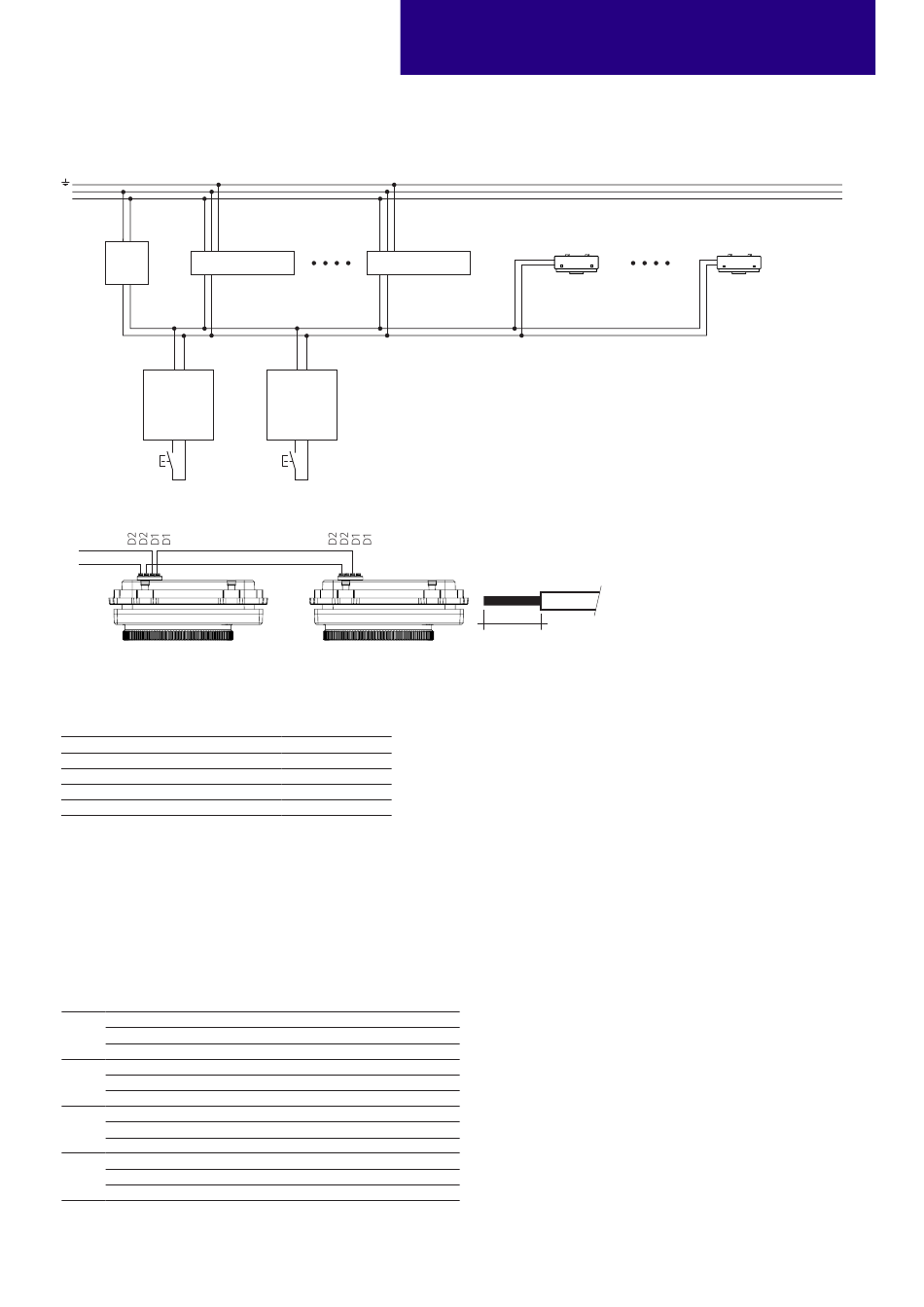

3.1 Verdrahtung
Raumanwendung:
L
N
DALI-2
LED Driver
PS
(e.g.
DALI PS3)
basicDIM
ILD
G2 CWM 20
PBI1
Durchgangsverdrahtung:
D1
D2
basicDIM ILD G2
Maximale Geräteanzahl pro Kreis:
Geräte
ILD G2
DALI PS
LED Driver
Eingangsgeräte (MSensor G3, XC G3)
PBI1
DALI Repeater darf nicht verwendet werden.
Kompatibles Zubehör:
• MSensor G3 als zusätzlicher, untergeordneter Bewegungsmelder
• XC G3 als mehr-kanaliges Tasterinterface
Werkseinstellung für DALI XC G3:
Taster
Aktion
Werkseinstellung
Kurz drücken
Automatic / Fade off
T1
Lang drücken
Dim up / Dim down
Doppelt drücken
SET (neuen Wert für Konstantlichtregelung speichern)
Kurz drücken
Automatic
T2
Lang drücken
Nicht in Verwendung
Doppelt drücken
Nicht in Verwendung
Kurz drücken
Nicht in Verwendung
T3
Lang drücken
Dim up / Dim down
Doppelt drücken
Nicht in Verwendung
Kurz drücken
Automatik (Leuchte einschalten oder die Automatik aktivieren)
T4
Lang drücken
Nicht in Verwendung
Doppelt drücken
SET (neuen Wert für Konstantlichtregelung speichern)
Datenblatt 04/21-CO132-5
Änderungen vorbehalten. Angaben ohne Gewähr.
Lichtsteuerung und Vernetzung
basicDIM
LED Driver
DALI XC G3
CWM 30 DA2
MSensor G3
Anzahl
1 Stk.
2 Stk. (max. 250 mA)
20 Stk.
4 Stk.
4 Stk.
www.tridonic.com
basicDIM ILD G2
3.2 Leitungsart und Leitungsquerschnitt
Volldraht mit einem Kabelquerschnitt von 0,2 mm² bis 1,5 mm².
Drahtvorbereitung:
0,2 – 1,5 mm²
8,5 – 9,5 mm
MSensor G3
