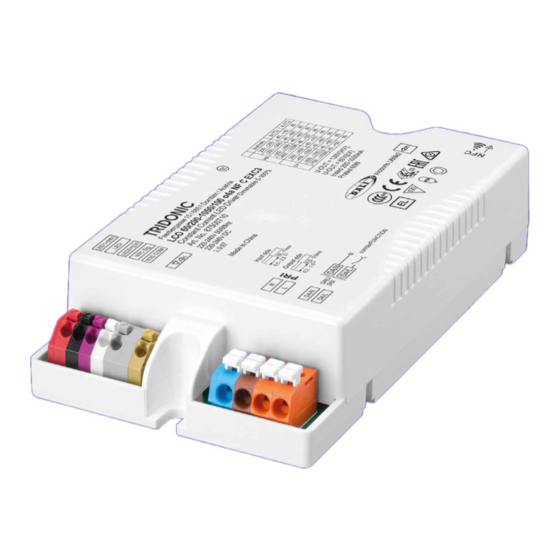

Tridonic LCO EXC3 OTD Produkthandbuch
  1. Anleitungen
  2. Marken
  3. Tridonic Anleitungen
  4. Module
  5. LCO EXC3 OTD
  6. Produkthandbuch

Tridonic LCO EXC3 OTD Produkthandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
LED-Treiber
LCO EXC3/ADV3 OTD
Produkthandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tridonic LCO EXC3 OTD

Inhaltszusammenfassung für Tridonic LCO EXC3 OTD

  • Seite 1 LED-Treiber LCO EXC3/ADV3 OTD Produkthandbuch...

  • Seite 2: Inhaltsverzeichnis

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Inhaltsverzeichnis 1. Gültigkeitsbereich 4 1.1. Copyright ....................... . . 4 1.2.
  • Seite 3 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Inhaltsverzeichnis 6.12. ready2mains ......................56 6.13.

  • Seite 4: Gültigkeitsbereich

    Diese Bedienungsanleitung hat Gültigkeit für LED-Treiber der Serie LCO NFC C EXC3 und LCO NFC C ADV3. Die TRIDONIC GmbH & Co KG arbeitet ständig an der Weiterentwicklung aller Produkte. Dadurch können sich Änderungen in Form, Ausstattung und Technik ergeben.

  • Seite 5: Allgemeine Sicherheitshinweise

    Diese Hinweise sollen Betreiber und Benutzer der LED-Treiber der Serie LCO NFC C EXC3 und LCO NFC C ADV3 von Tridonic in die Lage versetzen, allfällige Gebrauchsgefahren rechtzeitig zu erkennen, d.h. möglichst im Vorfeld zu vermeiden. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen. Die Installation und Konfiguration dieses Geräts darf nur durch ausgewiesenes Fachpersonal erfolgen.

  • Seite 6: Sonstige Hinweise

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Allgemeine Sicherheitshinweise Sonstige Hinweise ½ VORSICHT! Elektromagnetische Verträglichkeit (EMV) Obwohl das Produkt die hohen Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann Tridonic die Möglichkeit einer Störung anderer Geräte nicht ganz ausschließen. 6 / 63...

  • Seite 7: Beschreibung Und Key-Features

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Beschreibung und Key-Features Beschreibung Key-Features LCO NFC C EXC3 und LCO NFC C ADV3 ist ein speziell entwickeltes Portfolio für Outdoor- und Industrieanwendungen. Es wurde optimiert, um den härtesten Anforderungen in Outdoor-LED-Anwendungen gerecht zu werden. Spezielles Design: LCO NFC C EXC3 und LCO NFC C ADV3 bietet eine sichere und zuverlässige Lösung unter schwierigen Wetterbedingungen...

  • Seite 8: Wichtigste Werte Und Funktionen

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Wichtigste Werte und Funktionen Wichtigste Werte und Funktionen Dimming Portfolio Beschreibung Dimmbar Dimmmethode Amplituden-Dimming Dimmbereich 100 bis 5 % Dimmkurve Logarithmische Dimmkurve (Standard) Umstellung auf lineare Dimmkurve über masterCONFIGURATOR möglich. Dimming-Interfaces EXC3 DALI V2-DT6, DSI, corridorFUNCTION V2, switchDIM, chronoSTEP V2, inputDIM Dimming-Interfaces ADV3...
  • Seite 9 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Wichtigste Werte und Funktionen Technische Daten Portfolio Beschreibung Netzspannungsbereich 220-240 V Standby-Verluste < 0,16 W 9 / 63...

  • Seite 10: Gehäuseformen

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Gehäuseformen Gehäuseformen LCO one4all NFC C EXC3 ist in folgenden Gehäuseformen erhältlich: Abbildung Beschreibung Gehäuseform compact Kompakte Bauform zum Einbau in der Leuchte Typisches Anwendungsgebiet: Straße, Industrie Gehäuseform compact vergossen Kompakte Bauform zum Einbau in der Leuchte Typisches Anwendungsgebiet: Straße, Industrie LCO NFC C ADV3 ist in folgenden Gehäuseformen erhältlich:...

  • Seite 11: Einstellbarer Ausgangsstrom

    Material jeglicher Art zwischen dem Treiber und der NFC-Antenne kann eine Verschlechterung oder Störung der Kommunikation zur Folge haben. Wir empfehlen die Verwendung folgender NFC-Antennen: www.tridonic.com/nfc-readers NFC entspricht dem ISO/IEC 15963 Standard. Ausgangsspannung Der Ausgangsspannungsbereich ergibt sich aus dem eingestellten Strom. Nähere Informationen liefert das Datenblatt (siehe Quellenverzeichnis, S.
  • Seite 12 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Einstellbarer Ausgangsstrom 12 / 63...

  • Seite 13: Kompatibilität Von Led-Modul Und Led-Treiber

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Die Prüfung der Kompatibilität von LED-Modul und LED-Treiber verläuft in zwei Schritten: Durch den Vergleich der Datenblätter lassen sich die notwendigen Voraussetzungen für den gemeinsamen Betrieb prüfen Durch den anschließenden Praxistest lässt sich sicherstellen, dass sich im Betrieb keine unerwarteten Probleme zeigen Vergleich von Datenblatt-Werten mit 5-Punkte-Guideline Beim Vergleich der Datenblätter müssen unterschiedliche Werte beider Geräte betrachtet werden.
  • Seite 14 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Wert im Wert im Vergleich von… LED-Modul LED-Treiber Detailliertes Vorgehen Überprüfen, ob der Spannungsbereich des Moduls vollständig (2) Spannung Min. Vorwärts- > Min. Ausgangs- innerhalb des Spannungsbereichs des LED-Treibers liegt spannung spannung Max.

  • Seite 15: Praxistests

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Praxistests ½ VORSICHT! Nach dem Vergleich der Datenblatt-Werte mit der 5-Punkte-Guideline ist ein Praxistest notwendig. Nur durch einen Praxistest kann sichergestellt werden, dass die Systemkomponenten (Leuchte, Treiber, LED-Modul, Verkabelung) aufeinander abgestimmt sind und korrekt arbeiten.

  • Seite 16: Anwendung Der 5-Punkte-Guideline

    Die Kompatibilitätsprüfung mit der 5-Punkte-Guideline wird im Folgenden an zwei Beispielen dargestellt: Beispiel 1 Vergleichsdaten LED-Treiber LED-Treiber Bezeichnung LCA 75W 250–750mA one4all C PRE OTD Hersteller TRIDONIC Datenblattwerte des LED-Treibers Ausgangsstrom 700 mA Ausgangsstrom Toleranz ± 3 % Min. Ausgangsspannung 45 V Max.
  • Seite 17 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Vergleichsdaten LED-Modul LED-Modul Bezeichnung RLE G1 49x223mm 4000lm 830 PL1 EXC OTD Hersteller Tridonic Datenblattwerte des LED-Moduls Vorwärtsstrom 700 mA Max. DC Vorwärtsstrom 1400 mA Typ. Vorwärtsspannung 33 V +/-10 % Min.
  • Seite 18 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Vorgehen Vergleich der Datenblatt-Werte Vergleich Wert im Wert im von… LED-Modul LED-Treiber Ergebnis Erklärung Um einen Lichtstrom von 3.000 lm erzeugen zu können, (1) Strom 700 mA 700 mA müssen die zwei LED-Module mit einem Vorwärtsstrom von...
  • Seite 19 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Beispiel 2 Vergleichsdaten LED-Treiber LED-Treiber Bezeichnung LCA 75W 250–750mA one4all C PRE OTD Hersteller TRIDONIC Datenblattwerte des LED-Treibers Ausgangsstrom 700 mA Ausgangsstrom Toleranz ± 3 % Min. Ausgangsspannung 45 V Max.
  • Seite 20 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Vergleichsdaten LED-Modul LED-Modul Bezeichnung fiktives LED-Modul Hersteller anderer Hersteller Datenblattwerte des LED-Moduls Vorwärtsstrom 700 mA Max. DC Vorwärtsstrom 1.050 mA Typ. Vorwärtsspannung 39,5 V +/-10 % Min.
  • Seite 21 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Kompatibilität von LED-Modul und LED-Treiber Vorgehen Vergleich der Datenblatt-Werte Vergleich Wert im Wert im von… LED-Modul LED-Treiber Ergebnis Erklärung Um einen Lichtstrom von 1.800 lm erzeugen zu können, muss (1) Strom 700 mA 700 mA das LED-Modul mit einem Vorwärtsstrom von 500 mA...

  • Seite 22: Installationshinweise

    Verdrahtung vor mechanischer Belastung mit scharfkantigen Metallteilen (bspw. Leitungsdurchführung, Leitungshalter, Metallraster) schützen, um Masseschlüsse zu vermeiden! Elektronische LED-Treiber der Firma Tridonic sind für maximal 48 Stunden gegen Überspannungen bis 320 V geschützt. Sicherstellen, dass der LED-Treiber Überspannungen nicht über einen längeren Zeitraum ausgesetzt ist! LED-Treiber der Serie LCO OTD der Firma Tridonic sind in Schutzart IP 20 aufgebaut.

  • Seite 23: Funktion Der Erdklemme

    Übertragungen von Netztransienten an den LED-Ausgang vermeiden Die Übertragungen von Netztransienten an den LED-Ausgang stellt ein Problem vieler LED-Treiber-Topologien am Markt dar, von dem auch TRIDONIC-Geräte betroffen sein können. Spannungsspitzen am Eingang des LED-Treibers können sich auf den Ausgang des Geräts übertragen. Dort führen sie zu Potentialunterschieden zwischen LED-Ausgang und geerdeten Leuchtenteilen.
  • Seite 24 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Installationshinweise Schaubild: Spannungsspitzen bei LED-Treibern ohne Erdung (links) und mit Erdung (rechts) HINWEIS Unabhängig von der Erdung des LED-Treibers müssen LED-Module gemäß den Anforderungen der Leuchtenschutzklasse isoliert werden. Durch eine verbesserte Isolierung des LED-Moduls kann die Auftretenswahrscheinlichkeit von Überschlägen ebenfalls vermindert werden.

  • Seite 25: Leitungen Verlegen

    AC (oder 1,414 x 1500 V DC). Um eine Beschädigung von LED-Treibern zu vermeiden, soll dieser Test ausschließlich zur Typenprüfung angewendet werden. Zur Stückprüfung wird von dieser Spannungsfestigkeitsprüfung dringend abgeraten. HINWEIS Tridonic empfiehlt die Durchführung der Isolationsprüfung, da bei der Spannungsfestigkeitsprüfung das Gerät kaputt gehen darf. Typenprüfung Die Typenprüfung der Leuchte wird gemäß IEC 60598-1 Hauptabschnitt 10 durchgeführt.

  • Seite 26: Externe Sicherung Für Den Dc-Betrieb

    Für LED-Treiber mit einer Leistung von 25-150 Watt werden folgende Werte empfohlen: Nennspannung: 250 V DC-Nennleistung: 1 A - 3 A Time-Lag (SLO-Blo®) Tridonic empfiehlt folgende externe Sicherung: 477 Serie, 5 × 20 mm, Time-Lag (Slo-Blo®) Fuse Rating 3,15 A 26 / 63...

  • Seite 27: Maximale Belastung Von Leitungsschutzautomaten

    Leitungsschutzautomaten gibt an, wie viele Betriebsgeräte angeschlossen werden können, ohne dass die Summe der Einschaltströme zum Auslösen des Leitungsschutzautomaten führt. Der Wert wird über Simulationsprogramme anhand der Leitungsschutzautomatenkennlinie berechnet. Die daraus gewonnenen Angaben finden sich im Tridonic Datenblatt. Die folgende Tabelle zeigt die Werte am Beispiel des LCO 60/200-1050/100 o4a NF C EXC3 Sicherungsautomat Einschaltstrom Installation Ø...
  • Seite 28 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Installationshinweise 126,1 120,9 1000 Die Kombination beider Werte lässt sich auch grafisch darstellen. Daraus ergibt sich die Auslösekennlinie eines bestimmten Leitungsschutzautomaten. Strom [A] Dauer [µs] HINWEIS Informationen über die spezifischen Auslösekennlinien bestimmter Leitungsschutzautomaten müssen beim jeweiligen Hersteller nachgefragt werden! Bestimmung des Einschaltstroms Das "Gegenstück"...
  • Seite 29 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Installationshinweise Sind mehrere Betriebsgeräte an einem Leitungsschutzautomaten angeschlossen, addieren sich die einzelnen Einschaltströme. Durchführung der Simulation Die genannten Parameter, also Höhe und Dauer des Stromimpulses sowohl beim Leitungsschutzautomat als auch bei den angeschlossenen Betriebsgeräten werden in das Simulationsprogramm eingegeben.
  • Seite 30 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Installationshinweise Einschaltstrom: Die gepunkteten Linien stellen den Verlauf für unterschiedliche Betriebsgeräte bzw. deren unterschiedliche Einschaltströme dar. Der Index der Punkte gibt die Anzahl der Betriebsgeräte an, d.h. Punkt 1 stellt das Ergebnis für 1 dar, Punkt 2 das Ergebnis für 2 Betriebsgeräte, usw.
  • Seite 31 Berücksichtigung unterschiedlicher Netzimpedanzen Gewählter Einschaltpunkt: sollte immer bei max. Eingangsspannung liegen Angenommene Kabellängen und Kabeldaten (Tridonic: Kabellänge 40 cm; Spezifischer Widerstand: 0,0172 Ohm * mm / m; Induktivität: 5 nH / cm; Klemmenwiderstand: 2 Milliohm). Die Modellierung des Betriebsgeräts wird vom Eingang bis zum Busspannungselko durchgeführt. Für die Induktivitäten sind die Sättigungswerte zu verwenden.

  • Seite 32: Funktionen Und Schnittstellen

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Funktionen und Schnittstellen IVG Plus Beschreibung In einigen Fällen ist die Netzspannung nicht stabilisiert und weist Spannungsspitzen auf, die niedriger oder höher als der Nennspannungsbereich sind. Zwischen 192 V und 80 V Eingangsspannung arbeitet der LED-Treiber im Unterspannungsmodus und dimmt die Sekundärseite linear auf 10 % herab.
  • Seite 33 Die Funktion IVG Plus ist standardmäßig aktiviert. IVG Plus deaktivieren IVG Plus deaktivieren mittels masterCONFIGURATOR (gültig nur für EXC3) Die Funktion IVG Plus kann über den masterCONFIGURATOR deaktiviert werden. Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf 33 / 63...

  • Seite 34: Eclo

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de eCLO eCLO Beschreibung Die Leuchtleistung eines LED-Moduls geht im Laufe der Lebensdauer zurück. Die Funktion eCLO (enhanced Constant Light Output) gleicht diesen natürlichen Rückgang aus, indem der Ausgangsstrom des LED-Treibers über die gesamte Lebensdauer konstant erhöht wird. Im Ergebnis wird somit eine annähernd gleichbleibende Leuchtleistung über die gesamte Lebensdauer erreicht.
  • Seite 35 Inbetriebnahme eCLO aktivieren und anpassen eCLO aktivieren und anpassen mittels companionSUITE (gültig für EXC3 und ADV3) Die Funktion eCLO kann über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)).

  • Seite 36: Inputdim

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de inputDIM inputDIM Beschreibung inputDIM ermöglicht das Dimmen über die Anpassung der Netzspannung zwischen 170 und 250 V AC. Der max. / min. Dimmlevel kann mittels Software eingestellt werden. Die zugehörige Spannung kann für den max. / min. Dimmlevel individuell innerhalb des oben angegebenen Spannungsbereichs eingestellt werden.
  • Seite 37 Inbetriebnahme inputDIM aktivieren und anpassen inputDIM aktivieren und anpassen mittels companionSUITE Die Funktion inputDIM kann über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)). inputDIM aktivieren und anpassen mittels masterCONFIGURATOR Die Funktion inputDIM kann über den masterCONFIGURATOR aktiviert und angepasst werden.

  • Seite 38: External Temperature Management (Nur Exc3)

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de External temperature management (nur EXC3) Beschreibung ETM schützt das LED-Modul gegenüber thermischer Überlast Ein externer Temperatursensor (NTC) überwacht kontinuierlich die Temperatur des LED-Modules und der LED-Treiber limitiert die Ausgangsleistung über diese Temperatur. Bewegt sich die Temperatur innerhalb der Limits von T1 (Normaltemperatur) und T2 (Überlast), reduziert der LED-Treiber die Ausgangsleistung.
  • Seite 39 Inbetriebnahme ETM aktivieren und anpassen ETM aktivieren und anpassen mittels companionSUITE Die Funktion ETM kann über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)). ETM aktivieren und anpassen mittels masterCONFIGURATOR Die Funktion ETM kann über den masterCONFIGURATOR aktiviert und angepasst werden.

  • Seite 40: Chronostep V2

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de chronoSTEP V2 chronoSTEP V2 Beschreibung Im Bereich Außen- und Straßenbeleuchtung ist es oft sinnvoll, den Dimmlevel während der Nachtstunden herabzusetzen, um Energie zu sparen. Mit der Funktion chronoSTEP V2 ist dies auf einfache Art möglich. Das Gerät ermittelt automatisch den Ein- und Ausschaltzeitpunkt der Beleuchtungsanlage während der zurückliegenden drei Tage.
  • Seite 41 Inbetriebnahme chronoSTEP V2 aktivieren und anpassen chronoSTEP V2 aktivieren und anpassen mittels companionSUITE Die Funktion chronoSTEP V2 kann über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)). chronoSTEP aktivieren und anpassen mittels masterCONFIGURATOR Die Funktion chronoSTEP V2 kann über den masterCONFIGURATOR aktiviert und angepasst werden.

  • Seite 42: U6Me2

    U6Me2 Beschreibung U6Me2 ist die Kommunikationsart, um über Ein- und Ausschaltkommandos die Funktion chronoSTEP im Gerät zu aktivieren und anzupassen. Nähere Informationen finden sich im "chronoSTEP V2 Instruction manual - U6Me2 programming" (siehe https://www.tridonic.com/com/de/download/technical/Instruction_manual_U6Me2_programming_en.pdf (nur in Englisch)). 42 / 63...

  • Seite 43: Corridorfunction V2 (Nur Exc3)

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de corridorFUNCTION V2 corridorFUNCTION V2 (nur EXC3) Beschreibung Die corridorFUNCTION V2 ermöglicht, die Beleuchtungsstärke mit der An- oder Abwesenheit von Personen zu koppeln. Dazu wird ein handelsüblicher Relais-Bewegungsmelder angeschlossen. Betritt eine Person den Raum, wird die Lichtstärke erhöht. Verlässt sie ihn, schaltet der Bewegungsmelder nach einer gewissen Zeitspanne ab und die Lichtstärke wird automatisch zurückgeregelt.
  • Seite 44 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de corridorFUNCTION V2 6. Anwesenheitswert (presence value): Lichtstärke bei Anwesenheit von Personen (Standard: 100 %). Variable Ausschaltzeiten Die Profile und deren Werte können beliebig angepasst werden. Die Anpassung der Werte erfolgt über den Anschluss eines DALI-Busses.
  • Seite 45 Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf corridorFUNCTION V2 aktivieren und anpassen mittels companionSUITE Die corridorFUNCTION V2 kann auch über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)).

  • Seite 46: Verdrahtungsschema

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de corridorFUNCTION V2 Installation Voraussetzungen: LED-Treiber ist korrekt in einer Leuchte verbaut und netzseitig verkabelt Bewegungsmelder ist in der Anlage montiert Bewegungsmelder ist mit Betriebsgerät verdrahtet Vorgehen: Neutralleiter (N) an die Klemme DA/N des LED-Treibers anschließen Ausgang des Bewegungsmelders (geschaltete Phase) an die Klemme DA/L des LED-Treiber anschließen Verdrahtungsschema: 46 / 63...
  • Seite 47 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de corridorFUNCTION V2 Vorteile: Ansteuerung kann jederzeit auf ein digitales Ansteuersignal (DSI bzw. DALI) umgestellt werden, ohne dass die Leuchte verändert werden muss oder eine zusätzliche Steuerleitung notwendig wird. ½ VORSICHT! Handelsübliche Relais-Bewegungsmelder benutzen! Elektronische Bewegungsmelder (Triac) sind aufgrund ihres technischen Aufbaus nicht geeignet! ½...

  • Seite 48: Dsi (Nur Exc3)

    Nähere Informationen finden sich im DALI-Handbuch (siehe Quellenverzeichnis, S. 62 DSI aktivieren und anpassen mittels masterCONFIGURATOR Die Funktion DSI kann über den masterCONFIGURATOR aktiviert und angepasst werden. Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf 48 / 63...

  • Seite 49: Switchdim (Nur Exc3)

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de switchDIM switchDIM (nur EXC3) Beschreibung Mit der Funktion switchDIM ist es möglich, die Netzspannung als Steuersignal zu nutzen. Dazu wird die Phase eines einfachen, handelsüblichen Netzspannungstasters mit Steuereingang DA/L und der Neutralleiter mit DA/N verbunden. Die Bedienung ist einfach und komfortabel: Durch einen kurzen Tastendruck (50-600 ms) schaltet das Gerät ein oder aus Durch einen langen Tastendruck (>...
  • Seite 50 Die Funktion switchDIM kann über den masterCONFIGURATOR aktiviert und angepasst werden. Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf switchDIM-Funktion bedienen Die Bedienung von switchDIM erfolgt durch Betätigen des Netzspannungstasters. Vorgehen: Gerät ein/ausschalten durch kurzen Tastendruck -oder- Gerät dimmen durch langen Tastendruck...
  • Seite 51 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de switchDIM Installation Verdrahtungsvarianten Für die Installation von switchDIM sind zwei Varianten möglich: Vierpolige und fünfpolige Verdrahtung Vierpolige Verdrahtung Aufbau: Phase (L), Neutralleiter (N), Erde (PE), Steuerleitung (L') Vorteile: Einsparung einer Steuerleitung durch Brückung der Klemme DA/N mit dem N-Anschluss der Leuchte Fünfpolige Verdrahtung Aufbau: 51 / 63...
  • Seite 52 Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de switchDIM Phase (L), Neutralleiter (N), Erde (PE), Steuerleitung (L'), Neutralleiter (N') Vorteile: Ansteuerung kann jederzeit auf ein digitales Ansteuersignal (DSI bzw. DALI) umgestellt werden, ohne dass die Leuchte verändert werden muss oder eine zusätzliche Steuerleitung notwendig wird. ½...

  • Seite 53: Power-Up Fading (Nur Exc3)

    Ab Werk ist kein Power-Up Fading eingestellt (0 Sekunden). Inbetriebnahme Power-up Fading aktivieren und anpassen mittels masterCONFIGURATOR Die Funktion Power-up Fading kann über den masterCONFIGURATOR aktiviert und angepasst werden. Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf 53 / 63...

  • Seite 54: Dali (Nur Exc3)

    DALI (Digital Addressable Lighting Interface) ist ein Schnittstellenprotokoll für die digitale Kommunikation zwischen elektronischen Betriebsgeräten für die Lichttechnik. Der DALI-Standard wurde von Tridonic gemeinsam mit namhaften Herstellern für Betriebs- und Steuergeräte entwickelt. Heute gehören diese Hersteller der Arbeitsgemeinschaft DALI an, welche die Verbreitung und Weiterentwicklung von DALI sichert.
  • Seite 55 Über eD ("enhanced DALI") stehen erweiterte DALI-Befehle zur Verfügung. Mit diesen können bestimmte Spezialfunktionen der Geräte aktiviert werden. Der masterCONFIGURATOR bspw. arbeitet intern mit eD-Befehlen. Diese Befehle sind Tridonic-spezifisch, nicht Teil des DALI-Standards und auch nicht öffentlich zugänglich. 55 / 63...

  • Seite 56: Ready2Mains

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de ready2mains ready2mains Beschreibung ready2mains nutzt die Netzleitung, um Informationen zu übertragen: einfach, zuverlässig und professionell. ready2mains stellt dem Leuchten-Hersteller eine Technologie zur Verfügung, mit welcher sowohl Betriebsgeräte mit separater Kommunikationsschnittstelle, wie auch Fixed-Output Betriebsgeräte gleichermaßen konfiguriert werden können. Die Konfiguration verläuft zeitsparend und flexibel.

  • Seite 57: Dc-Erkennung

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de DC-Erkennung DC-Erkennung Beschreibung Bei Notlichtsystemen mit Zentralbatterie-Anlagen erkennt die Funktion DC-Erkennung anhand der anliegenden Eingangsspannung, dass Notbetrieb vorliegt. Der LED-Treiber schaltet daraufhin automatisch in den DC-Modus und dimmt das Licht auf den festgelegten DC-Level.

  • Seite 58: Dimming On Dc (Nur Exc3)

    Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf Dimming on DC aktivieren und anpassen mittels companionSUITE Die Funktion Dimming on DC kann über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)).

  • Seite 59: Intelligent Temperature Guard

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Intelligent Temperature Guard Intelligent Temperature Guard ½ WARNUNG! Die t -Temperatur ist das in Bezug auf Sicherheit erlaubte Maximum. Ein Betrieb des LED-Treibers über der erlaubten t -Temperatur ist nicht normkonform! Die Funktion Intelligent Temperature Guard ersetzt nicht die fachmännische Temperaturauslegung der Leuchte und ermöglicht keinen längerfristigen Einsatz der Leuchte in unzulässigen Umgebungstemperaturen.
  • Seite 60 Nähere Informationen finden sich im Handbuch masterCONFIGURATOR (siehe http://www.tridonic.com/com/de/download/Manual_masterConfigurator_de.pdf corridorFUNCTION aktivieren und anpassen mittels companionSUITE Die Funktion ITG kann auch über die companionSUITE aktiviert und angepasst werden. Nähere Informationen finden sich auf der Tridonic-Homepage unter http://www.tridonic.com/download/help/Overview_en.html http://www.tridonic.com/download/help/corridorFUNCTION_en.html (nur in Englisch)).

  • Seite 61: Überspannungsschutz

    Beim Schutz vor Überspannung ist entscheidend, zwischen welchen Anschlüssen die Überspannung auftritt. Blitze bewirken eine Überspannung zwischen den stromführenden Netzleitungen und der Erde. LED-Treiber von Tridonic bieten hier einen Schutz von 10 kV und erfüllen die Schutzklassen I und II nach Norm IEC 61000-4-5. Dies bedeutet Sicherheit für das LED-Modul und den LED-Treiber.

  • Seite 62: Quellenverzeichnis

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Quellenverzeichnis Weiterführende Informationen Webpage EXC3 Outdoor Baureihe: https://www.tridonic.com/com/de/products/led-treiber-kompakt-dimming-outdoor-excite.asp Webpage ADV3 Outdoor Baureihe: https://www.tridonic.com/com/de/products/led-treiber-kompakt-dimming-advanced-outdoor-nfc.asp Datenblätter: Webpage öffnen (Link oben), dann "Produkte" > "Downloads" > "Datenblatt" anklicken Zubehör: Webpage öffnen (Link oben), dann "Produkte" > "Downloads" > "Zubehör" anklicken Webpage companionSUITE: https://www.tridonic.com/com/de/products/companionsuite.asp...

  • Seite 63: Technische Daten

    Handbuch LCO EXC3/ADV3 OTD | 02.2020 | 1.0 | de Quellenverzeichnis Technische Daten Datenblätter: http://www.tridonic.com/com/de/datenblaetter.asp Unternehmenszertifikate: http://www.tridonic.com/com/de/unternehmenszertifikate.asp Umwelterklärungen: http://www.tridonic.com/com/de/umwelterklaerungen.asp LED-/Lampenmatrix: http://www.tridonic.com/com/de/lampenmatrix.asp Bedienungsanleitungen: http://www.tridonic.com/com/de/bedienungsanleitungen.asp Weitere technische Dokumente: http://www.tridonic.com/com/de/technische-dokumente.asp Ausschreibungstext: http://www.tridonic.com/com/de/ausschreibungstext.asp Konformitätserklärungen: Verfügbare Dokumente werden auf jeder Produktseite unserer Webseite im Register "Zertifikate" für das jeweilige Produkt bereitgestellt, www.tridonic.com/com/de/produkte.asp...
