Inbetriebnahme
3.1 Sicherheitshinweise
Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Allgemeinen Hinweise, Punkt 1 am Anfang
der Bedienungsanleitung. Eine nicht bestimmungsgemäße Verwendung kann zur Beschädigung dieses
Geräts führen.
3.2 Verpackungsinhalt prüfen
•
SONO-VIEW
•
Terminal Block
•
USB Kabel (Type A → Mini B)
3.3 Anschluss

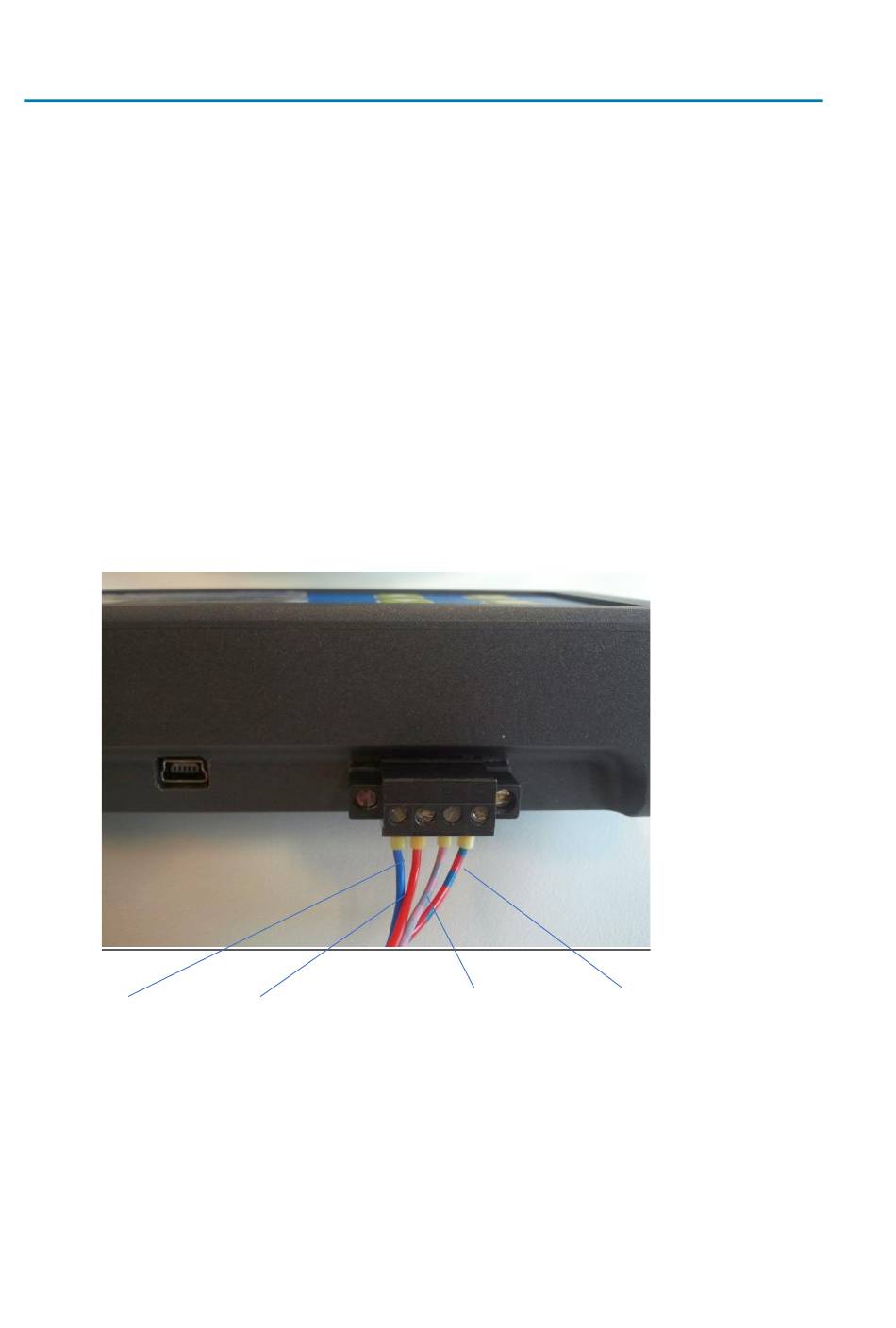

Das SONO-VIEW benötigt zum Betrieb eine Versorgungsspannung von 7..24V (ca. 80..30mA). Eine mit
den Sonden gemeinsame Masseleitung ist nicht zwingend notwendig, wird aber empfohlen. Zur
Verbindung mit den Sonden reicht es aus, die beiden Busleitungen „RT" und „COM" anzuschließen.
0V
HINWEIS:
Das SONO-VIEW ist zur Anzeige und Konfiguration von bis zu vier Sonden geeignet. Sollten
mehr als vier Sonden angeschlossen werden, kommt es zu einer Fehlermeldung und das Gerät
kann nicht korrekt arbeiten.
6
+7..24V
(COM) IMP-Bus
(RT) IMP-Bus
