SL

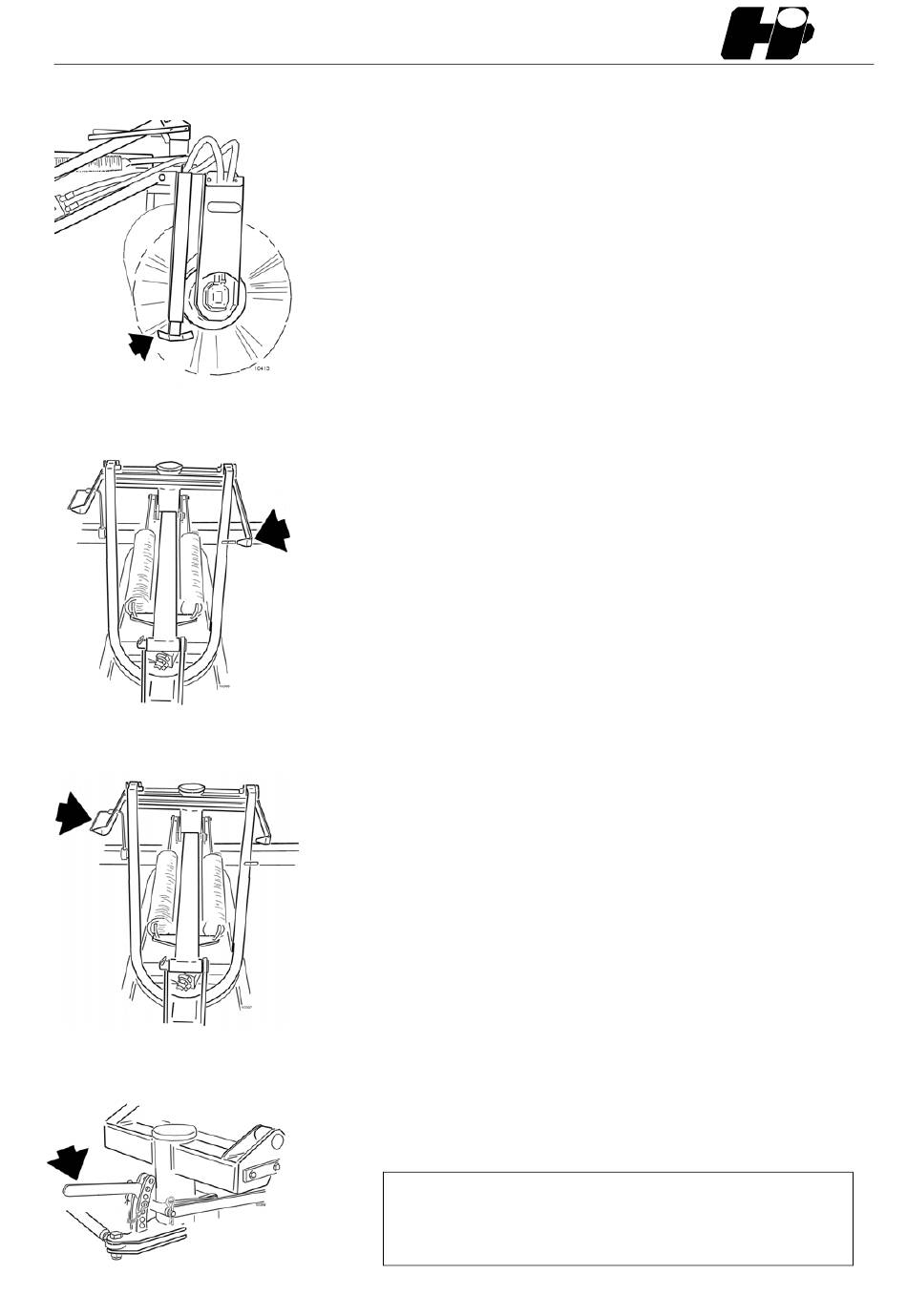

4. Stützbeine in Fahrposition
5. Höhenindikator
6. Kippindikator
7. Justierhebel
5
Gebrauchsanweisung und
Benutzerhinweise
Ankupplung an das Trägergerät
1. Die Kehrwalze an die Schnellkupplung des Trägergerätes
kuppeln. Die Benutzerhinweise des Radladers beachten.
2. Die Schnellkupplungen der Anschlusschläuche an die Leit-
ungen des 3. Steuerkreises des Radladers anschliessen.
3. Die Schnellkupplingen des Schrägsstellungszylinders an die 4.
Hydraulikfunktion anschliessen. (W enn die Kehrwalze mit elek tro-
hydraulischer Schwenkung ausgerüstet ist, das Kabel an den
Radlader anschliessen. (Seite 25).
4. Die Kehrwalze mit dem Hebel für die 3. Hydraulikfunktion in
Betrieb setzen, vorhandene Hebelsperre evtl aktivieren.
5. Die richtige Drehrichtung der Kehrwalze beachten. Bei
falscher Drehrichtung entweder durch Betätigen des
Bedienungshebels des 3. Steuerkreises in die Gegenrichtung
oder durch das Tauschen der Zulaufschläuche an den Leitungen
des 3. Steuerkreises entsprechend richtigstellen.
Einstellung der Kehrwalzenhöhe
und Vertikalstellung
1. Die Kehrwalze hochheben, die Stützbeine in Fahrposition
hochführen und dann sichern.
2. Die Kehrwalze mit der 3. Hydraulikfunktion in Betrieb setzen.
3. Die Kehrmaschine mittels des Trägergerätes so weit absenken
bis sich die beiden gelben Zeiger des Höhenindikators gegen-
überstehen.
4. Mittels der Kippfunktion des Trägergerätes die Kehrmaschine
so in Position bringen, dass sich auch die Zeiger des Kippen-
indikators gegenüberstehen.
5. Eventuelle Justierung der Höhe gemäss Punkt 3.

Einstellung des Bodendruckes

Der Bodendruck der Kehrmasc hine kann für vers chiedene Ver-
hältnisse eingestellt werden. Die Einstellung wird mit dem Justi-
erhebel gemacht (Bild 7) wenn die Maschine in Parklage steht.
(Bild 11).
OBS! Nie die Hebe- oder Kippfunktion verwenden um den
Bodendruck zu justieren.
Einstellungen nur bei stillstehender
Kehrmaschine vornehmen.
HOLMS INDUSTRI AB
MOTALA SWEDEN
Achtung!
