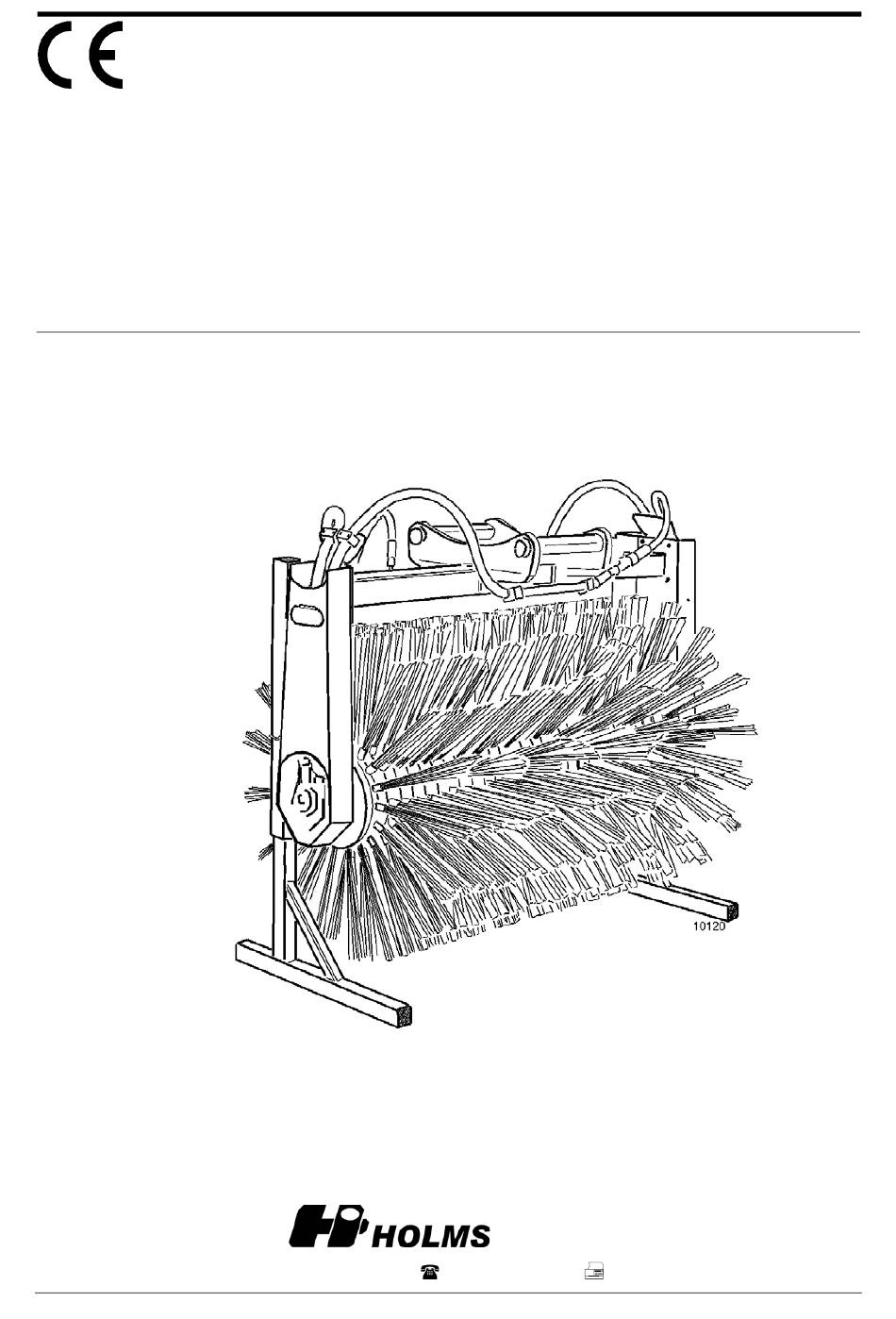

Bedienungsanleitung
COMPACT
Hydraulische Kehrwalze
Ab. Seriennr: 5019.
Box 924 S-591 29 Motala Sweden
+46 141-22 41 00
+46 141-22 41 90
© HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
Tyska

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HOLMS COMPACT 1,0

  • Seite 1 Bedienungsanleitung COMPACT Hydraulische Kehrwalze Ab. Seriennr: 5019. Box 924 S-591 29 Motala Sweden +46 141-22 41 00 +46 141-22 41 90 © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06. Tyska...
  • Seite 2: Inhaltsverzeichnis

    Vorwort .............. 3 Technische Daten ..........4 Allgemeine Informationen ........5 Service und Wartung ......... 5 Bürstenwechsel ..........6-8 Demontieren der Bürstenwalze ....6 Bürstenaustausch ... 6-7 Montieren der Bürstenwalze ....8 © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
  • Seite 3: Vorwort

    Bei Bestellung von Ersatzteilen sollen immer Gerätetyp und Seriennummer angegeben werden. Achten Sie besonders auf die Warnsymbole. WIR RATEN NACHDRÜCKLICH VON MODIFIKATIONEN, ÄNDERUNGEN UND UMBAUTEN AB, DIE NICHT ZUVOR VON HOLMS GENEHMIGT WURDEN. WIR WARNEN AUSSERDEM VOR DEM GEBRAUCH VON ERSATZTEILEN, DIE NICHT VON HOLMS ZUGELASSEN WURDEN.
  • Seite 4: Technische Daten

    1190 mm 1190 mm Gewicht mit Standardbürsten ca 175 kg 203 kg 231 kg Max. zul. hydr. Fördermenge 130 L/min 130 L/min 130 L/min Max. zul. Rücklaufdruck 140 Bar 140 Bar 140 Bar © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
  • Seite 5: Allgemeine Informationen

    • Die Kehrwalze waschen um die Lebensdauer zu steigern und eventuelle Leckage oder andere Fehler leichter zu erkennen. • Die Kehrwalze genau untersuchen ob Schläuche, Bürstens- chutz, Blattfeder oder Rahmen nicht beschädigt sind. Beo- bachtung auch von eventueller Ölleckage. © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
  • Seite 6: Bürstenwechsel

    5. Der Bürstenkern auf eventuelle Schäden kontrollieren. 6. Einen Endring am Bürstenkern festschrauben. 7. Der Bürstenkern mit dem Endring nach unten senkrecht au- frichten. 3. Die Schrauben des Endringes 4. Montage des Endringes © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
  • Seite 7 Bürstenführung Achtung! Um ein richtiges Bürstenmuster zu bekommen soll der Führungsstift in jeder zweiten Führung montiert werden. 12. Den anderen Endring festschrauben. 7. Zwischenring 8. Position der Bürstenelementstifte © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.
  • Seite 8: Montieren Der Bürstenwalze

    2. Den Seitenrahmen mit Hydraulikmotor und Mitnehmer- hülse, auf die zwei Führungsstifte montieren (Bild 9). Achtung! Klemmgefahr 3. Die vier Schrauben des Seitenrahmens festschrauben. 9. Montage des Seitenrahmens 10. Schrauben des Seitenrahmens © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 5/4/06.

Diese Anleitung auch für:

Compact 1,5Compact 2,0
