HOLMS SL 2,0 Bedienungsanleitung Seite 9

SL

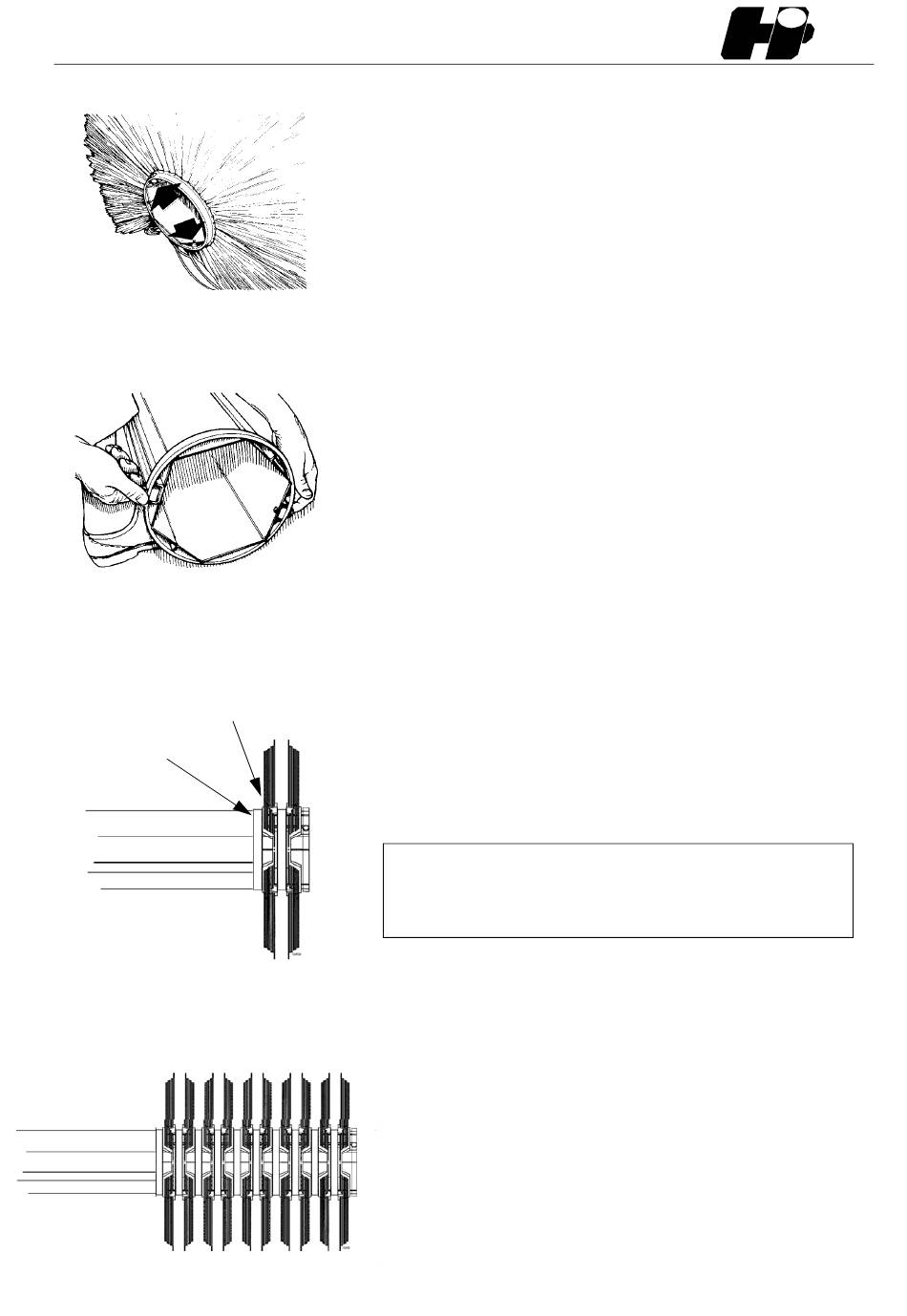

16. Die Schrauben des Endringes
17. Montage des Endringes
Bürstenringe
Zwischenringe
18. Montage der Bürstenringe
19. Korrekt Montage
9
Bürstenwechsel
1. Die Schrauben lösen und den Endring abmontieren.
Bild 16.
2. Schäkel in die zwei Löcher der Schrauben am Bürsten-
kern einführen und eine Hebeschlaufe durch die Schäkel
befestigen.
3. Die Bürstenwalze senkrecht (auf hohe Kante) mit
Traverse oder anderem Hilfsmittel hochheben.
4. Die Bürstenwalze ein bisschen vom Boden hochheben
und die Bürstenelemente und Zwischenringe ausziehen.
Die Bürstenwalze absenken.
5. Der Bürstenkern auf eventuelle Schäden kontrollieren.
6. Einen Endring am Bürstenkern festschrauben. Bild 17.
7. Der Bürstenkern mit dem Endring nach unten senkrecht
aufrichten.
8. Ein Bürstenelement mit Führungsstift in eine der
Bürstenführungen montieren.
9. Einen Zwischenring aufsetzen.
10. Ein Bürstenelement, gedreht, wie im Bild 18,
montieren und einen Zwischenring aufsetzen.
11. Abwechselnd Bürstenringe und Zwischenringe
aufsetzen.
Die Bürstenringe sollen wechselweise, wie im
Bild 19 gezeigt, montiert werden.
12. Am Aussenende des Bürstenkerns können zwei
Bürstenelemente aufgesetzt werden so dass die volle
Kernlänge/Breite erreicht wird.
13. Den anderen Endring festschrauben.
HOLMS INDUSTRI AB
MOTALA SWEDEN
Achtung!
© HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 6/4/06
