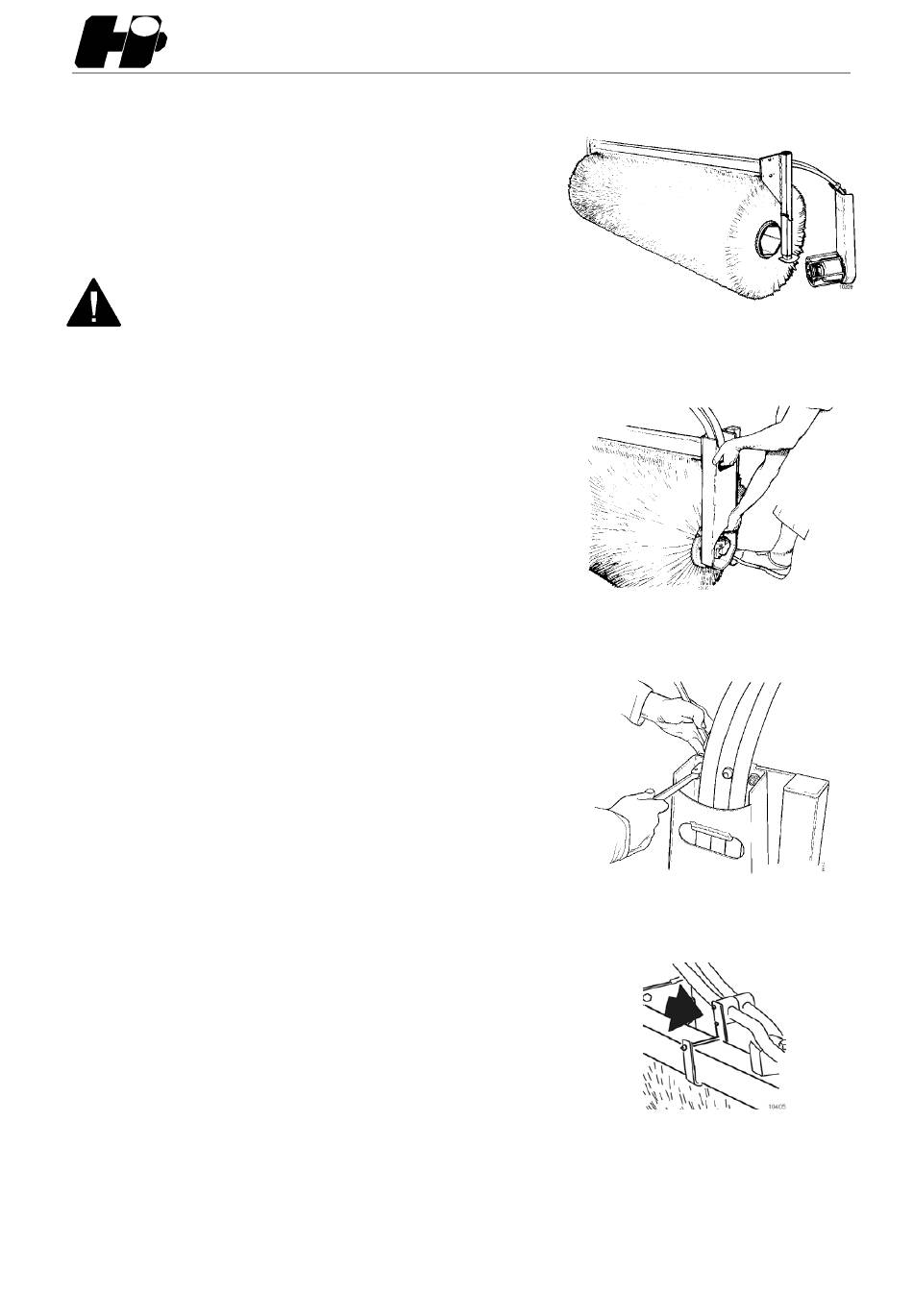

Montage der Bürstenwalze
1. Die Bürstenwalze auf die Mitnehmerhülse des
montierten Seitenrahmens setzen.
2. Den Seitenrahmen mit Hydraulikmotor und
Mitnehmerhülse, auf die zwei Führungsstifte montieren
(Bild 21).
20. Bürstenwalze aufgesetzt
Achtung! Klemmgefahr.
3. Die vier Schrauben des Seitenrahmens festschrauben.
4. Die Befestigungen der Hydraulikschläuche am
Querrahmen anbringen.
21. Montage des Seitenrahmens
22. Schrauben des Seitenrahmens
23. Befestigungen der Hydraulikschläuche
10
