Schemen

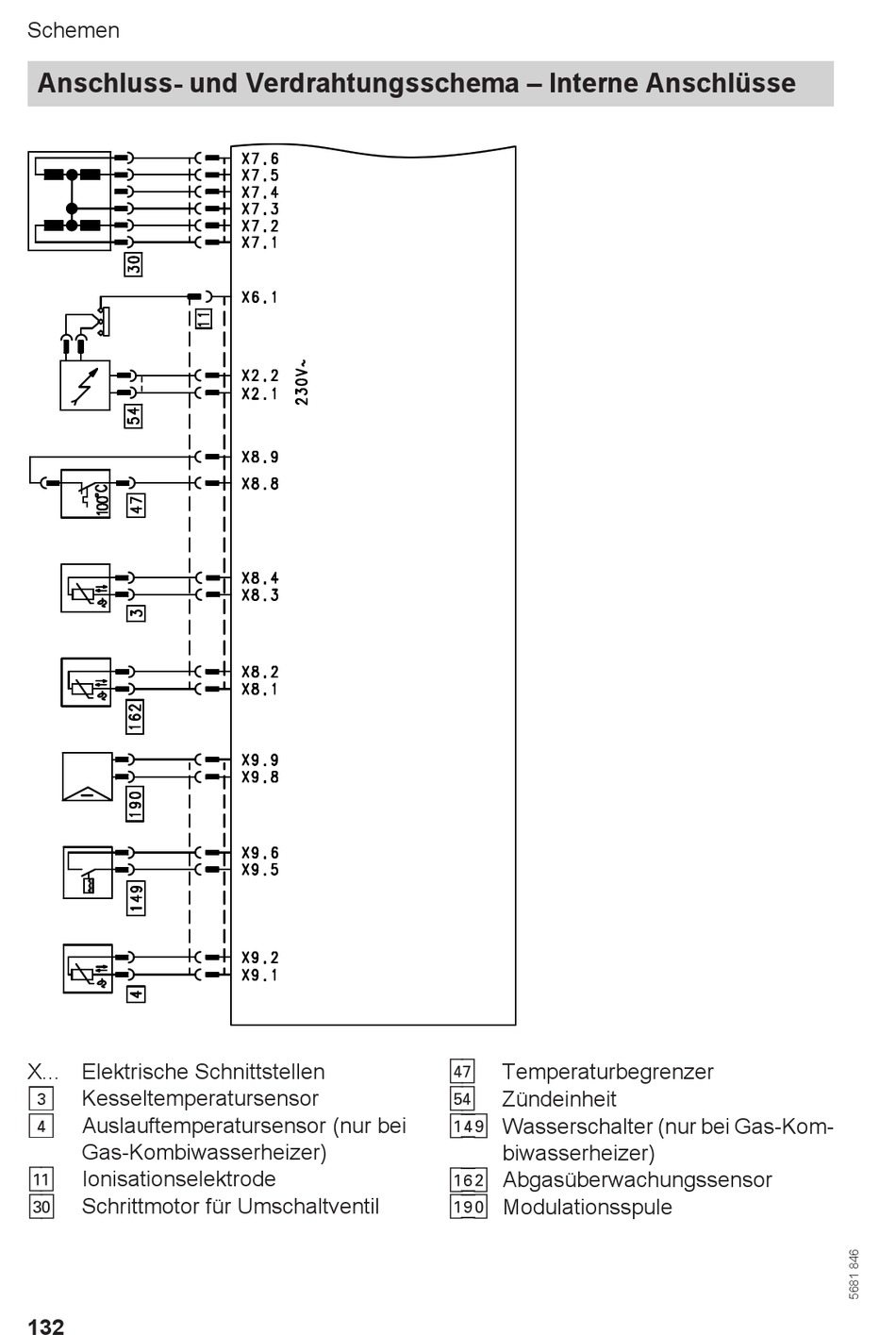

Anschluss- und Verdrahtungsschema – Interne Anschlüsse
X... Elektrische Schnittstellen
§
Kesseltemperatursensor
$
Auslauftemperatursensor (nur bei
Gas-Kombiwasserheizer)
aA
Ionisationselektrode
dÖ
Schrittmotor für Umschaltventil
132
fJ
Temperaturbegrenzer
gF
Zündeinheit
aVL Wasserschalter (nur bei Gas-Kom-
biwasserheizer)
aNS Abgasüberwachungssensor
a:Ö Modulationsspule
