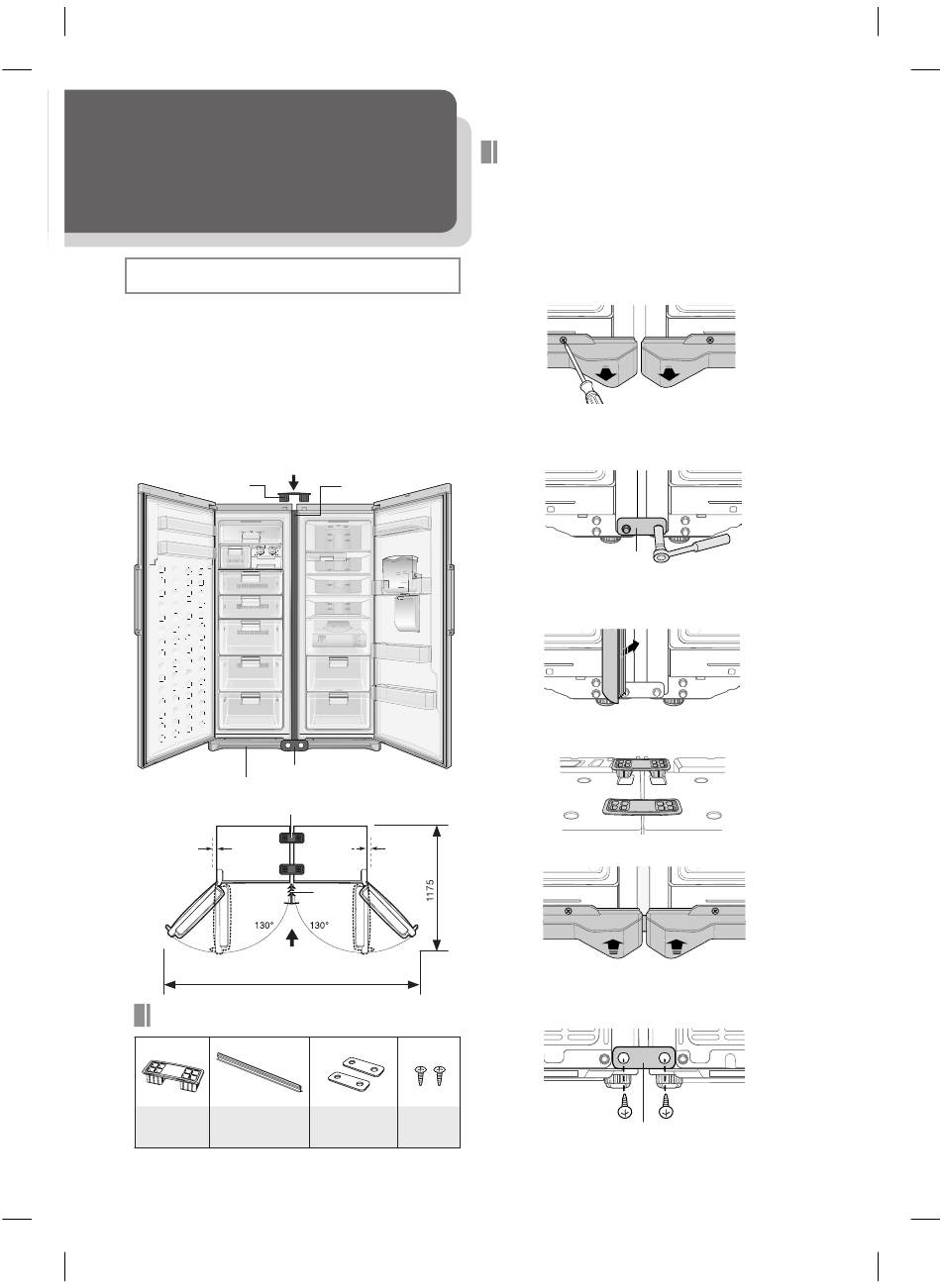

Zusammenbau des Gerätes
Samsung Modelle, deren Modellnummer mit R Z**,RR** beginnt, kön-
nen nebeneinander aufgestellt werden Weitere Hinweise z. B. zur Farbe
und zum Dekor erhalten Sie bei Ihrem Händler.
Beachten Sie beim Aufstellen nebeneinander die folgenden Punkte.
- Für eine optimale Leistung sollte der Kühlschrank auf der rechten Seite
aufgestellt werden.
- Beim Aufstellen sollten die angegebenen Abstände eingehalten und die
ABSTANDHALTER im Montagebausatz verwendet werden. (Option)
- Kühlschrank und Gefrierfach sollten auf gleicher Höhe aufgestellt
werden, wie auf Seite 9 beschrieben.
Aufstellrichtung
Halterung
Gefrierfach
Vordere Bodenblende
mind.
50 mm
Aufstellrichtung

Erforderliche Werkzeuge

Halterung Verbindungsband
DA99-01950C(1.0).indb 섹션2:15 DA99-01950C(1.0).indb 섹션2:15
Verbindungsband
Kühlschrank
Untere Halterung A
Halterung
mind.
50 mm
Verbind-
ungsband
2030
Untere
Schrauben
Halterung A, B
Aufstellen des Gerätes
Stellen Sie sicher, dass die Stromversorgung beider
Geräte unterbrochen wurde.
1. Zwischen Kühlschrank und Gefrierfach sollte ein
Abstand von etwa 5 bis 7 mm eingehalten werden.
2. Lösen Sie die Schrauben und nehmen Sie die
vorderen Bodenblenden am Kühlschrank und am
Gefrierfach ab.
3. Nehmen Sie die Schrauben an beiden Geräten ab,
befestigen Sie die untere Halterung und ziehen Sie
die Schrauben wieder fest.
Untere Halterung A
4. Bringen Sie das Verbindungsband zwischen
Kühlschrank und Gefrierfach an.
5. Setzen Sie die beiden Halterungen fest auf die
Oberseite der Geräte.
6. Befestigen Sie die vordere Bodenblende an den Geräten.
7. Verbinden Sie die untere Befestigung B mit den
Schrauben an der Rückseite der Geräte.
Untere Halterung B
_15
