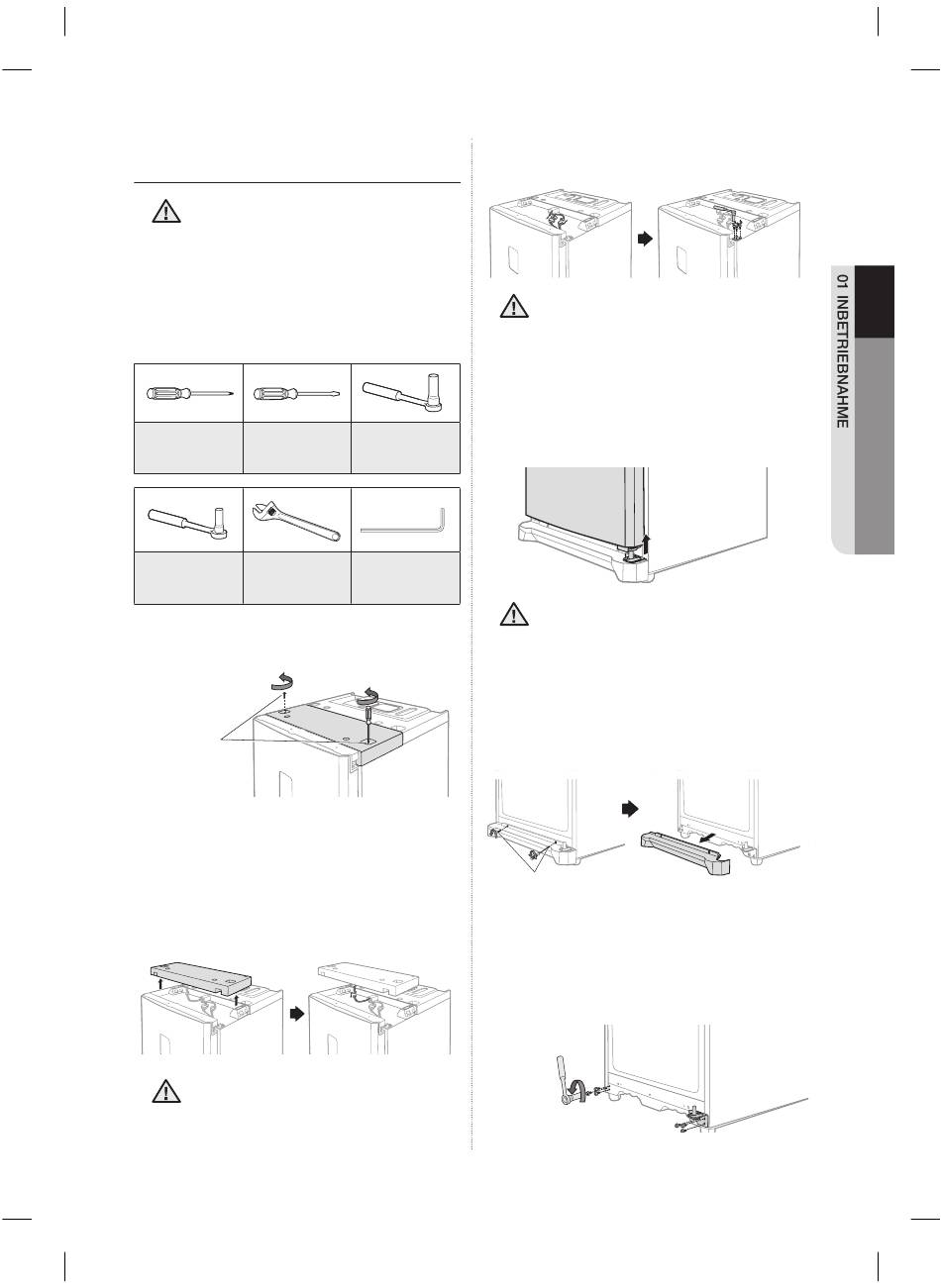

Türanschlag Des Kühlschranks Wechseln; Benötigte Werkzeuge; Benötigte Werkzeuge (Sind Nicht Mitgeliefert) - Samsung Rr82Phpn Handbuch

TÜRANSCHLAG DES
KÜHLSCHRANKS WECHSELN
Vor dem Wechseln des Türanschlags
sicherstellen, dass der Netzstecker des
WARNUNG
Geräts ausgesteckt ist.
Arbeiten, die von einem Kundendienst durchgeführt
werden, sind nicht von der Garantie abgedeckt.
Benötigte Werkzeuge
(sind nicht mitgeliefert)
Kreuzschlitz- Flachschrauben-
schraubendreher
(+)
8 mm
Schraubenschlüssel
Steckschlüssel (für
(Für Scharnierschaft)
Sechskantschrauben)
1. Nehmen Sie die beiden Schrauben an der
Oberseite des Kühlschranks ab.
Schrauben
2. Nehmen Sie die Kunststoffabdeckung ab und
achten Sie darauf, dass der vorhandene Draht
abgeklemmt ist. Nach dem Abnehmen der
Kunststoffabdeckung prüfen Sie die Teile für den
Türanschlagwechsel.
Elektrische Kabel beim Abnehmen der
Kunststoffabdeckung nicht beschädigen.
ACHTUNG
DA99-01950C(1.0).indb Sec4:7 DA99-01950C(1.0).indb Sec4:7
10 mm
dreher Steckschlüssel (für
(-) Sechskantschrauben)
Innensechskantschlüssel
(für den unteren
Scharnierzapfen)
3. Klemmen Sie die Drähte ab und nehmen Sie die 3
Sechskantschrauben heraus.
Der Kühlschrank muss vor Arbeiten an
elektrischen Kabeln vom Netz getrennt
WARNUNG
werden.
4. Lösen Sie die Tür aus dem unteren Scharnier,
indem Sie sie vorsichtig gerade nach oben
anheben.
Die Kühlschranktür ist sehr schwer.
Achten Sie beim Abnehmen der
ACHTUNG
Kühlschranktür auf mögliche
Verletzungsgefahren.
5. Nehmen Sie die beiden Schrauben und dann die
Sockelblende ab.
Schrauben
6. Nehmen Sie die 3 Scharnierbefestigungsschrauben
sowie die drei Sechskantschrauben an der linken
Seite der Sockelblende, wo das abgenommene
Scharnier wieder angebaut wird, ab.
10mm
10mm
