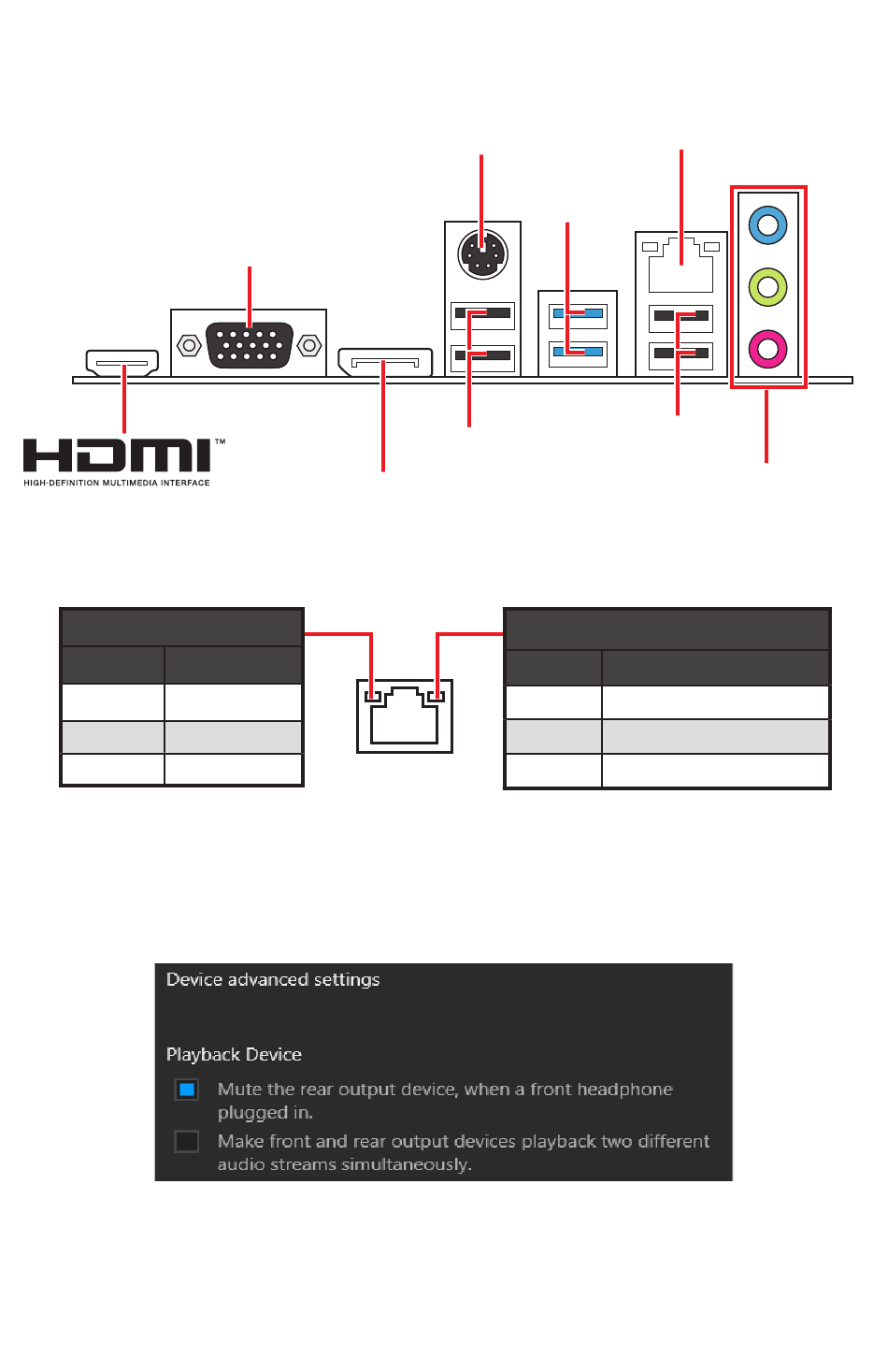

背板 I/O
VGA Port (適用於 H510M
PRO/ H510M-A PRO/
H510M BOMBER/ B560M
PRO-E/ B560M-X)
網路連接埠 LED 燈狀態表
連線/ 工作燈號
狀態 說明
關閉 未連線
黃燈 已連線
閃爍 資料傳輸中
音頻 7.1 聲道配置
要配置 7.1 聲道音頻 ， 必須將前置音頻 I/O 模組連接到 JAUD1 接頭 ， 然後按照以下步
驟操作 。
1. 點擊 Realtek HD Audio Manager > Advanced Settings ，打開下面的對話框。
2. 插入 前置耳機時請選擇靜音後置輸出設備。
3. 將揚聲器插入後置和前置 I/O 面板上的音頻插孔。 當您通過音頻插孔插入設備時，
會彈出一個對話窗口，訪問您當前連接的設備。
PS/2 滑鼠/ 鍵盤
USB 2.0 Type-A
DisplayPort(適用
於 H510M PRO)
網路連接埠
USB 3.2 Gen 1
5Gbps Type-A
USB 2.0 Type-A
速度燈號
狀態 說明
關閉 傳輸速率 10 Mbps
綠燈 傳輸速率 100/ 1000 Mbps
橘燈 傳輸速率 1 Gbps
音效接頭
7
背板 I/O
