Thank you for purchasing the MSI®
board. This User Guide gives information about board layout,
component overview, BIOS setup and software installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 7
LAN Port LED Status Table ........................................................................................7
Overview of Components ................................................................................ 8
CPU Socket .................................................................................................................9
DIMM Slots................................................................................................................10
DIMM Slots................................................................................................................10
PCI_E1: PCIe Expansion Slot....................................................................................11
JAUD1: Front Audio Connector ................................................................................11
JFP1, JFP2: Front Panel Connectors .......................................................................12
SATA1~4: SATA 6Gb/s Connectors ...........................................................................13
M2_1: M.2 Slot (Key M) .............................................................................................13
ATX_PWR1, CPU_PWR1: Power Connectors ...........................................................14
JUSB1: USB 2.0 Connectors .....................................................................................15
JUSB2: USB 3.2 Gen 1 5Gbps Connector .................................................................15
CPU_FAN1, PUMP_FAN1, SYS_FAN1: Fan Connectors ..........................................16
JTPM1: TPM Module Connector ...............................................................................16
JCI1: Chassis Intrusion Connector ...........................................................................17
JBAT1: Clear CMOS (Reset BIOS) Jumper ...............................................................18
EZ Debug LED ...........................................................................................................18
Installing OS, Drivers & MSI Center .............................................................. 19
Installing Windows® 10 .............................................................................................19
Installing Drivers ......................................................................................................19
MSI Center ................................................................................................................19
UEFI BIOS ....................................................................................................... 20
BIOS Setup ................................................................................................................21
Entering BIOS Setup .................................................................................................21
BIOS User Guide .......................................................................................................21
Resetting BIOS ..........................................................................................................22
Updating BIOS...........................................................................................................22
H510I PRO WIFI
mother-
1
Contents
Inhaltsverzeichnis
Verwandte Anleitungen für MSI H510I PRO WIFI
Inhaltszusammenfassung für MSI H510I PRO WIFI
- Seite 24 UEFI BIOS...
- Seite 48 UEFI BIOS...
- Seite 74 UEFI BIOS...
- Seite 75 CPU_FAN1, PUMP_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter ......16 JTPM1: TPM Anschluss ....................16 JCI1: Gehäusekontaktanschluss ................17 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) ............18 EZ Debug LED ......................18 Installation von OS, Treibern & MSI Center ..........19 Installation von Windows 10 ..................19 ® Installation von Treibern ..................19 MSI Center ........................20...
-
Seite 76: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 77: Spezifikationen
Unterstützt non-ECC, ungepufferte Speicher ∙ Unterstützt Intel Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com ∙ 1x PCIe x16 Steckplatz Erweiterung- ▪ Unterstützt bis zu PCIe 4.0 für 11. Gen Intel® CPU anschlüsse ▪... - Seite 78 Fortsetzung der vorherigen Seite ∙ Intel® H510 Chipsatz ▪ 4x USB 3.2 Gen 1 5Gbit/s Anschlüsse (2 Typ-A Anschlüsse an der rückseitigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung) ▪ 4x USB 2.0 Typ-A Anschlüsse an der rückseitigen Anschlussleiste GL850G Hub ∙...
- Seite 79 ACPI 6.2, SMBIOS 3.0 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel Extreme Tuning Utility Software ∙ CPU-Z MSI GAMING ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™ Fortsetzung auf der nächsten Seite Spezifikationen...
- Seite 80 Fortsetzung der vorherigen Seite ∙ LAN Manager ∙ Benutzer-Szenario ∙ Hardware Monitor ∙ Frozr AI Kühlung MSI Center Funktionen ∙ True Color ∙ Live Update ∙ Speed Up ∙ Super Charger ∙ Audio ▪ Audio Boost ∙ Netzwerk ▪ 2.5G LAN LAN Manager ▪...
-
Seite 81: Lan Port Led Zustandstabelle
Rückseite E/A Line In Line Out 2.5 Gbit/s LAN DisplayPort USB 2.0 Typ-A USB 2.0 Typ-A USB 3.2 Gen1 Mic In Wi-Fi Antennen- (5Gbit/s) Typ-A anschlüsse LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung 10 Mbit/s Verbindung Keine Verbindung Grün 100/ 1000 Mbit/s Verbindung... -
Seite 82: Übersicht Der Komponenten

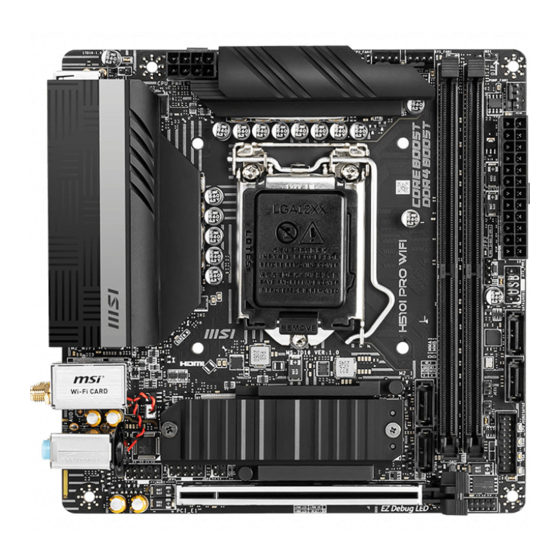

Übersicht der Komponenten CPU Sockel CPU_FAN1 CPU_PWR1 SYS_FAN1 DIMMA1 DIMMB1 PUMP_FAN1 ATX_PWR1 50,1mm* JFP2 JUSB1 SATA1 JCI1 SATA2 M2_1 JBAT1 JUSB2 JFP1 JAUD1 PCI_E1 JTPM1 SATA4 SATA3 * Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz. Übersicht der Komponenten... -
Seite 83: Cpu Sockel
Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. ∙ MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installie- ∙... -
Seite 84: Dimm-Steckplätze
DIMMs oder beim Übertakten zu verwenden. ∙ Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com. Übersicht der Komponenten... -
Seite 85: Pci_E1: Pcie Erweiterungssteckplätze
PCI_E1: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0/ 3.0 x16 (von CPU) ⚠ Wichtig Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der ∙ Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder ent- fernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwen- dige zusätzliche Hardware oder Software-Änderungen zu überprüfen. -
Seite 86: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. HDD LED + Power LED + Power LED Power Switch HDD LED - Power LED - Reset Switch Power Switch Reserved Reset Switch Power Switch HDD LED Reset Switch Reserved No Pin HDD LED -... -
Seite 87: Sata1~4: Sata 6Gb/S Anschlüsse
SATA1~4: SATA 6Gb/s Anschlüsse Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA1 SATA3 SATA2 SATA4 ⚠ Wichtig ∙ Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. SATA-Kabel haben identische Stecker an beiden Enden. -
Seite 88: Atx_Pwr1, Cpu_Pwr1: Stromanschlüsse
ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Ground +12V Ground +12V CPU_PWR1 Ground +12V Ground +12V ⚠... -
Seite 89: Jusb1: Usb 2.0 Anschluss
∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JUSB2: USB 3.2 Gen 1 5Gbit/s Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 1 5Gbit/s Anschluss auf dem Frontpanel verbinden. -
Seite 90: Jtpm1: Tpm Anschluss
CPU_FAN1, PUMP_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Standard- Anschluss Max. -
Seite 91: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled. -
Seite 92: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 93: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie Installation von Windows ® Schalten Sie den Computer ein. Legen Sie die Windows 10 Disk oder das USB-Flashlaufwerk in das optisches ®... - Seite 94 Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen. MSI Center Benutzerhandbuch Wenn Sie weitere Informationen zu MSI Center wünschen, besuchen...
- Seite 95 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. UEFI hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. UEFI wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
-
Seite 96: Öffnen Des Bios Setups
* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel500BIOSde.pdf oder scannen Sie den QR-Code. UEFI BIOS... -
Seite 97: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. - Seite 98 Schritte zur Aktualisierung des BIOS: Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
