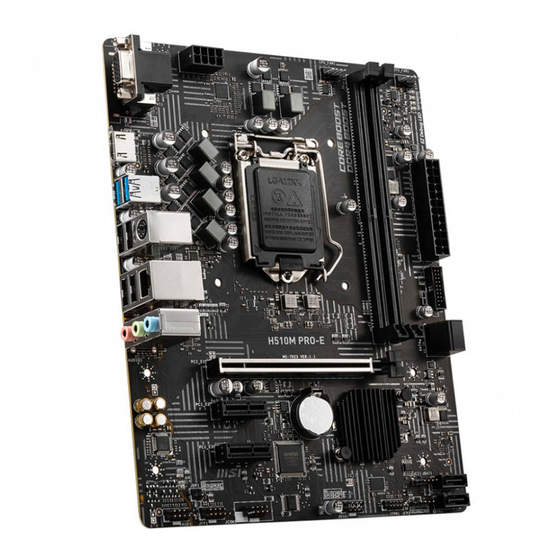

Thank you for purchasing the MSI®
board. This User Guide gives information about board layout,
component overview, BIOS setup and software installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 7
LAN Port LED Status Table ........................................................................................7
Overview of Components ................................................................................ 8
CPU Socket .................................................................................................................9
DIMM Slots................................................................................................................10
PCI_E1~3: PCIe Expansion Slots ..............................................................................11
SATA1~4: SATA 6Gb/s Connectors ...........................................................................12
JAUD1: Front Audio Connector ................................................................................12
JFP1, JFP2: Front Panel Connectors .......................................................................13
ATX_PWR1, CPU_PWR1: Power Connectors ...........................................................14
JUSB1: USB 2.0 Connector ......................................................................................15
JUSB2: USB 3.2 Gen 1 5Gbps Connector .................................................................15
CPU_FAN1, SYS_FAN1: Fan Connectors .................................................................16
JTPM1: TPM Module Connector ...............................................................................16
JCI1: Chassis Intrusion Connector ...........................................................................17
JCOM1: Serial Port Connector .................................................................................17
JBAT1: Clear CMOS (Reset BIOS) Jumper ...............................................................18
EZ Debug LED ...........................................................................................................18
Installing OS, Drivers & MSI Center .............................................................. 19
Installing Windows® 10 .............................................................................................19
Installing Drivers ......................................................................................................19
MSI Center ................................................................................................................19
UEFI BIOS ....................................................................................................... 20
BIOS Setup ................................................................................................................21
Entering BIOS Setup .................................................................................................21
BIOS User Guide .......................................................................................................21
Resetting BIOS ..........................................................................................................22
Updating BIOS...........................................................................................................22
H510M PRO-E
mother-
Contents
1
Inhaltsverzeichnis
Verwandte Anleitungen für MSI H510M PRO-E
Inhaltszusammenfassung für MSI H510M PRO-E
- Seite 69 JCI1: Gehäusekontaktanschluss ................17 JCOM1: Serieller Anschluss ..................17 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) ............18 EZ DEBUG LED ......................18 Installation von OS, Treibern & MSI Center ......... 19 Installation von Windows® 10 ...................19 Installation von Treibern ..................19 MSI Center ........................20 UEFI BIOS .................... 21 BIOS Setup ........................22...
-
Seite 70: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 71: Spezifikationen
Spezifikationen ∙ Unterstützt Intel® Core™ der 10. Generation Prozessoren, Intel® Core™ der 11. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren* ∙ Prozessor Sockel LGA1200 Weitere Kompatibilitätsinformationen finden Sie unter www.intel.com Chipsatz Intel® H510 Chipsatz ∙ 2x DDR4 Speicherplätze, aufrüstbar bis 64GB* ∙... - Seite 72 Fortsetzung der vorherigen Seite ∙ Intel® H510 Chipsatz ▪ 4x USB 3.2 Gen 1 5Gbit/s Anschlüsse (2 Typ-A Anschlüsse an der rückseitigen Anschlussleiste und 2 Anschlüsse stehen durch die internen Anschlüsse zur Verfügung) 6x USB USB 2.0 Anschlüsse (4 ▪ Typ-A Anschlüsse an der rückseitigen Anschlussleiste und 2 Anschlüsse stehen durch die internen USB 2.0 Anschlüsse zur...
- Seite 73 ACPI 6.2, SM BIOS 3.0 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ Intel® Extreme Tuning Utility ∙ MSI Center Software ∙ CPU-Z MSI GAMING Google Chrome™, Google Toolbar, Google Drive ∙ ∙ Norton™ Internet Security Solution ∙ Frozr AI Kühlung ∙ Benutzer-Szenario ∙ True Color ∙...
- Seite 74 ∙ Leistung ▪ Lightning Gen 4 PCI-E Steckplatz Besondere Funktionen ▪ DDR4 Boost ▪ Core Boost ∙ Schutz ▪ PCI-E Steel Armor Erfahrung ∙ ▪ MSI Center ▪ Frozr AI Kühlung ▪ CPU Cooler Tuning ▪ Click BIOS 5 Spezifikationen...
-
Seite 75: Rückseite E/A
Rückseite E/A PS/2 Tastatur/ Mausanschluss Line-In 1 Gbit/s LAN USB 3.2 Gen 1 5Gbit/s Typ-A Line-Out USB 2.0 Typ-A Mikro LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung 10 Mbit/s Verbindung Keine Verbindung Grün 100/1000 Mbit/s Verbindung Gelb Verbindung Orange... -
Seite 76: Übersicht Der Komponenten
Übersicht der Komponenten CPU_FAN1 Prozessor Sockel DIMMA1 DIMMB1 CPU_PWR1 SYS_FAN1 ATX_PWR1 50,70mm* JUSB2 SATA▼3▲4 PCI_E1 JCI1 PCI_E2 JBAT1 PCI_E3 SATA2 SATA1 JAUD1 JFP2 JFP1 JTPM1 JCOM1 JUSB1 * Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz. Übersicht der Komponenten... -
Seite 77: Cpu Sockel
Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. ∙ MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. Wenn Sie eine CPU einbauen, denken sie bitte daran, einen CPU-Kühler zu instal- ∙... -
Seite 78: Dimm Steckplätze
DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com. Übersicht der Komponenten... -
Seite 79: Pci_E1~3: Pcie Erweiterungssteckplätze
Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen. Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der MSI Gaming Serien der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. Übersicht der Komponenten... -
Seite 80: Sata1~4: Sata 6Gb/S Anschlüsse
SATA1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA2 SATA3 SATA1 ⚠ Wichtig ∙ Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. -
Seite 81: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. HDD LED + Power LED + Power LED Power Switch HDD LED - Power LED - Reset Switch Power Switch Reserved Reset Switch Power Switch HDD LED Reset Switch Reserved No Pin HDD LED -... -
Seite 82: Atx_Pwr1, Cpu_Pwr1: Stromanschlüsse
ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3,3V +3,3V +3,3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3,3V Ground Ground +12V Ground +12V CPU_PWR1 Ground +12V Ground +12V ⚠... -
Seite 83: Jusb1: Usb 2.0 Anschlüsse
∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JUSB2: USB 3.2 Gen 1 5Gbit/s Anschluss Mit diesem Anschluss können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem Frontpanel verbinden. -
Seite 84: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Anschluss Standard-lüftermodus Max. -
Seite 85: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den Gehäuseeingriff (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled. -
Seite 86: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 87: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows® 10 Schalten Sie den Computer ein. Legen Sie die Windows® 10-Installations-Disk oder das USB-Flashlaufwerk in das optisches Laufwerk. -
Seite 88: Msi Center
Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen. MSI Center Benutzerhandbuch Wenn Sie weitere Informationen zu MSI Center wünschen, besuchen... -
Seite 89: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 90: Bios Setup
Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel500BIOSde.pdf oder scannen Sie den QR-Code. Installation von OS, Treibern & MSI Center... -
Seite 91: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. - Seite 92 Schritte zur Aktualisierung des BIOS: Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
- Seite 182 электронного оборудования обязаны will be obligated to take back such products at принимать его для переработки по the end of their useful life. MSI will comply with окончании срока службы. MSI обязуется the product take back requirements at the end соблюдать...
