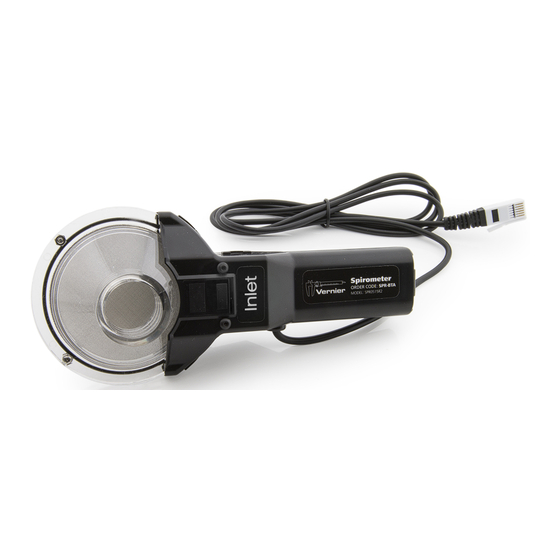

Spirometer
SPR-BTA
Das Spirometer erlaubt die Durchführung von Versuchen mit dem Luft-
durchsatz und dem Lungenvolumen. Dabei kann es in der Hand gehalten
oder mittels des im Boden des Spirometers eingesetzten Gewindes auf
einen Ständer montiert werden.
Der Sensor besteht aus einem Durchflusskopf und einem Differenzdruck-
wandler, die zur einfachen Reinigung und Sterilisation leicht zerlegt werden
können.
Lieferumfang
- Spirometer bestehend aus
- Sensorkörper (Differenzdruckwandler)
- und Durchflusskopf
- Fünf Mundstücke
- Ein Bakterienfilter
- Zwei Nasenklammern
- Handbuch (diese Anleitung)
Bitte beachten Sie, dass die Produkte von Vernier speziell für Unterrichtszwecke entwickelt werden. Sie sind für Industrie-,
Medizin-, Forschungs- und Produktionszwecke nicht geeignet.
Unterstützte Geräte
Referenz
LabQuest2
SPR-BTA
1
Die Software unterstützt kein baseline adjustment, das für Lungenkapazitätsmesusngen benötigt wird.
Unter www.vernier.com/spr-bta finden Sie eine Liste von Schnittstellen und Datenerfassungssoftware, die mit dem Dreh-
bewegungssensor kompatibel sind.
Software zur Messwerterfassung
Dieser Sensor kann mit folgender Software eingesetzt werden:
Logger Pro (in Verbindung mit LabQuest 2, LabQuest, LabPro, Go!Link)
Logger Lite (in Verbindung mit LabQuest 2, LabQuest, LabPro, Go!Link)
LabQuest App (Version 1.2 oder neuer, in Verbindung mit LabQuest 2 oder LabQuest als eigenständigem Gerät)
EasyData App Diese Berechnungsanwendung für den TI-83 Plus und TI-84 Plus kann mit CBL 2, LabPro und Vernier
EasyLink genutzt werden. Wir empfehlen Version 2.0 oder eine neuere, welche von der Vernier-Webseite, www.vernier.
com/easy/easydata.html, heruntergeladen und auf die TI-Taschenrechner übertragen werden können. Weitere Infor-
mationen zur Anwendung finden Sie unter www.vernier.com/calc/software/index.html oder im „App and Program
Transfer Guidebook".
DataMate program Nutzen Sie DataMate mit LabPro oder CBL 2 und TI-73, TI-83, TI-84, TI-86, TI-89, und Voyage
200 Taschenrechnern. In den Handbüchern zu LabPro und CBL 2 finden Sie Anleitungen zum Transfer von DataMate
auf den Taschenrechner.
DataQuest für TI-Nspire (in Verbindung mit TI-Nspire Lab Cradle)
LabVIEW (in Verbindung mit SensorDAQ. Mehr dazu unter www.vernier.com/labview.)
Aufzeichnung der Spirometer-Messwerte
LabQuest
LabQuest Mini
mit Computer
GO!Link
Sensor DAQ
1
Vernier Spirometer
TI Nspire
LabQuest
/ LabCradle
Stream
1
GW Link

Werbung

loading

Verwandte Anleitungen für Vernier SPR-BTA

Inhaltszusammenfassung für Vernier SPR-BTA

  • Seite 1 LabQuest App (Version 1.2 oder neuer, in Verbindung mit LabQuest 2 oder LabQuest als eigenständigem Gerät) EasyData App Diese Berechnungsanwendung für den TI-83 Plus und TI-84 Plus kann mit CBL 2, LabPro und Vernier EasyLink genutzt werden. Wir empfehlen Version 2.0 oder eine neuere, welche von der Vernier-Webseite, www.vernier.
  • Seite 2 Zusammensetzen des Spirometers Zum einfachen Reinigen und Sterilisieren kann der Durchflusskopf einfach vom Spirometer abgenommen werden. Abnehmen des Durchflusskopfes (a)Drücken Sie auf die Verriegelungen an der (b)Ziehen Sie den Durchlaufkopf nach Oberseite des Griffs, bis sie nach außen sprei- oben und nehmen Sie ihn vom ab. zen.

  • Seite 3: Funktionsweise

    Ein- und Ausatmen Verwenden Sie für Experimente, bei denen auch durch das Spirometer eingeatmet wird, neben dem Einweg-Pappmundstück unbedingt auch den Bakterienfilter. Bringen Sie den Bakterienfilter an der Seite des Flusskopfes an, der mit „In- let“markiert ist und das Mundstück am Bakterienfilter. Idealer Weise bekommt jeder Schüler einen eigenen Bakterienfilter, mindestens aber ein eigenes Mundstück.

  • Seite 4: Technische Daten

    Vorgeschlagene Experimente Atemmuster Die normale Ruheatmung eines Probanden wird mit einem Spi- rometer gemessen. Der Graph der Messwerte als Funktion ge- gen die Zeit zeigt das Einatmen (Inspiration) und Ausatmen (Expiration) des Probanden. Der nebenstehende Graph zeigt typische Werte des Volumen- stroms während normaler und tiefer Atmung.

  • Seite 5: Gewährleistung

    Ersatzkopf für das Spirometer (SPR-FLOW) Gewährleistung Vernier gibt auf dieses Produkt fünf Jahre Garantie ab dem Tag der Auslieferung an den Kunden. Die Garantie ist beschränkt auf fehlerhaftes Material oder fehlerhafte Herstellung. Fehler durch falsche Handhabung sind von der Garantie ausgeschlossen.
