Vernier DVP-BTA Handbuch

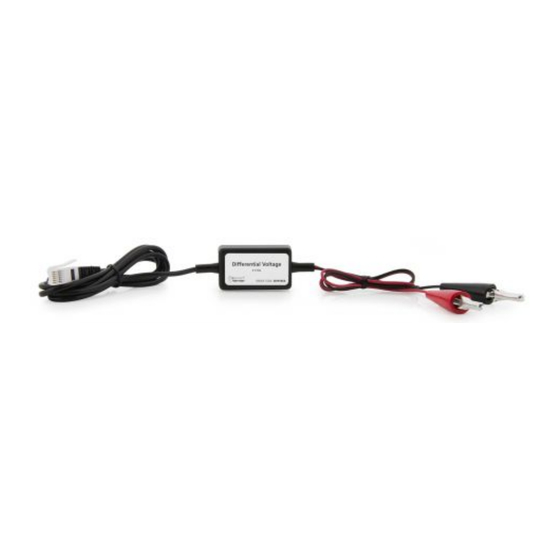

Differentieller Spannungsfühler
DVP-BTA
Der differentielle Spannungsfühler ist für die Erforschung der grundlegen-
den Prinzipien der Elektrizität gedacht. Verwenden Sie diesen Sensor für
Spannungsmessungen in Gleich- und Wechselstromkreisen mit niedrigen
Spannungen, z.B. in Stromkreisen mit Batterien und Glühlampen. Mit
seinem Messbereich von
Verbindung mit dem Stromfühler (DCP-BTA) sind Untersuchungen des
Ohmschen Gesetzes oder Phasenbeziehungen in aktiven Schaltungen mög-
lich.
Achtung: Der Sensor darf niemals zu Messungen von Hochspannungen
oder Netzspannung eingesetzt werden.
Bitte beachten Sie, dass die Produkte von Vernier speziell für Unterrichtszwecke entwickelt werden. Sie sind für Industrie-,
Medizin-, Forschungs- und Produktionszwecke nicht geeignet.
Kompatibilität mit Datenloggern
Referenz
30V-BTA
DVP-BTA
VP-BTA
Weitere Informationen u.a. zur Verwendung der Stromfühlers mit mobilen Endgeräten finden Sie auf der Webseite
www.vernier.com/manuals/dvp-bta unter Sensor Requirements.
Benutzung des Spannungsfühlers
Die gängige Methode zur Benutzung des differentiellen Spannungsfülers:
1. Verbinden Sie den Sensor mit einer kompatiblen Schnittstelle
2. Starten Sie die Software zur Messwerterfassung und wählen Sie Datei/Neu
3. Die Software erkennt den Sensor und lädt eine Grundeinstellung für die Erfassung
Sie können nun mit der Messwerterfassung beginnen.
Kalibrierung
Normalerweise ist keine neue Kalibrierung des differentiellen Spannungsfühlers notwendig. Er ist ab Werk auf die gespeicherte
Kalibrierung eingestellt. Sie können also einfach die Kalibrierungsdatei Ihrer Vernier-Datenerfassungssoftware verwenden. Die
Ausgangsspannung des Sensors verhält sich linear zur Eingangsspannung. Wie oben angeführt, können positive und negative
Spannungen gemessen werden. Da jedoch viele Interfaces nur Eingangsspannungen im Bereich von 0-5V erlauben, passt der
Sensor durch Spannungsteilung und einem Offset den Eingansspannungswert auf den Bereich 0-5V an. Wenn also 0V anliegen
gibt der Sensor 2,5V aus.
Zur Messwerterfassung differentieller Spannung nutzen Sie die Kalibrierung in Ihrem Programm oder kalibrieren Sie den Sensor
mit bekannten Spannungen. Eine normale Zwei-Punkt-Kalibrierung reicht wie bei vielen Verniersensoren aus. Eine andere
Möglichkeit der Kalibrierung ist das Nullen des Sensors. Dazu werden die beiden Messleitungen kurzgeschlossen und die
Null-Option in der Datenerfassungssoftware ausgewählt. Diese Möglichkeit erfasst allerdings nur den Offset und nicht den
Verstärkungsfaktor des Sensors.
Videos
Videos zu diesem Produkt finden Sie unter www.vernier.com/dvp-bta.
6V ist er ideal für einfache Stromkreise. In
Aufzeichnung der Daten von Strom- und Spannungsfühlern
LabQuest2 LabQuest LabQuest Mini GO!Link
mit Computer
1
Differentieller Spannungsfühler
Sensor DAQ TI Nspire
/ LabCradle
