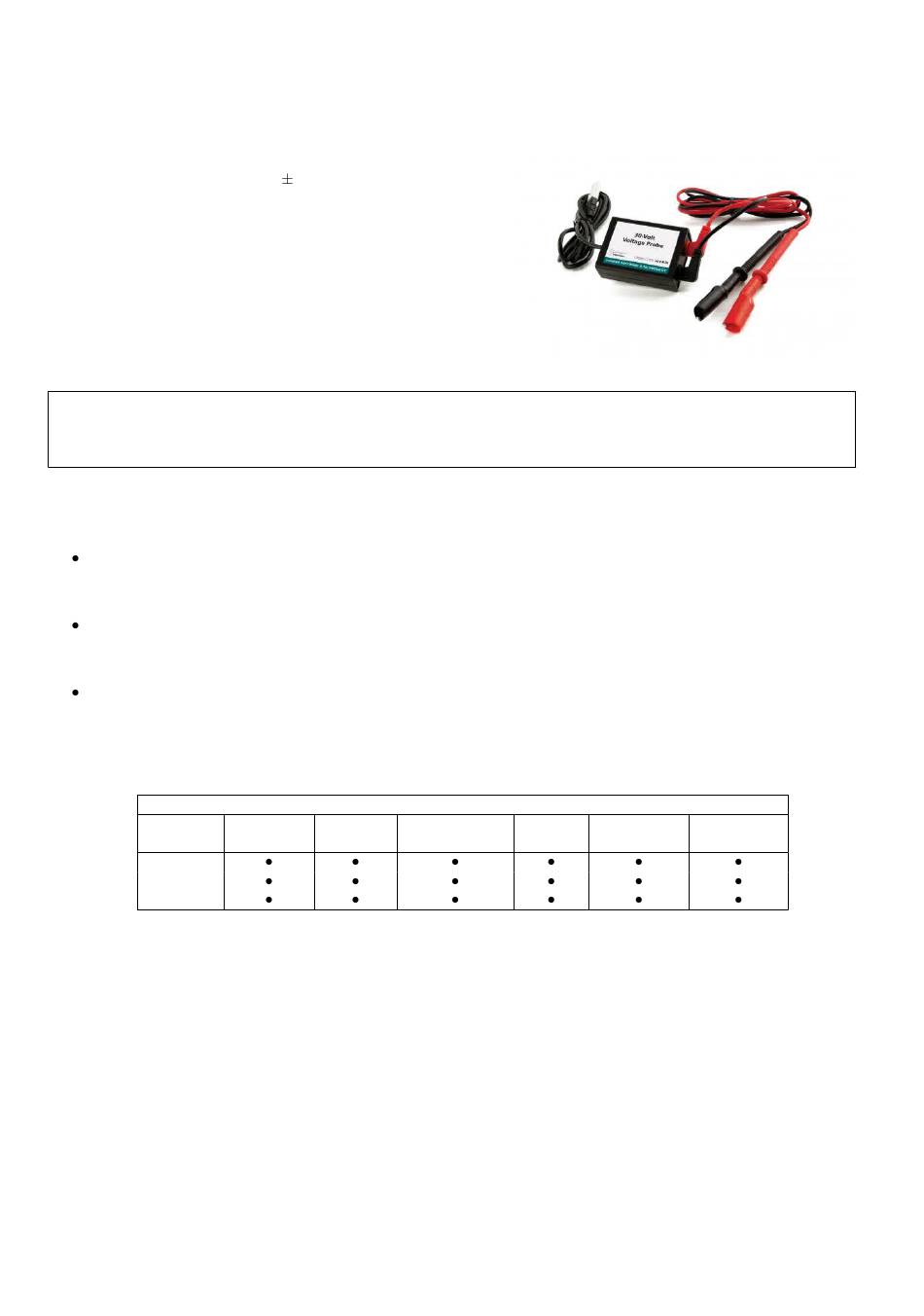

Vernier 30V-BTA Handbuch

Spannungsfühler 30V
30V-BTA
Der Spannungsfühler 30V wird für Messungen von elektrischen
Potentialen im Bereich bis 30V verwendet. Der Sensor besitzt
einen internen Spannungsteiler zum
Verwenden Sie diesen Sensor bei Experimenten mit mehr als 10V,
zum Beispiel bei größeren Solarmodulen. Die Messleitungen des
Fühlers sind abnehmbar und entsprechen durch berührungssichere
Bananenstecker den europäischen Sicherheitsstandards.
Dieser Spannungsfühler deckt einen weiten Spannungsbereich ab,
aber seine Auflösung ist geringer als die des differentiellen Span-
nungsfühlers, den wir bei den meisten Experimenten vorziehen.
Achtung: Der Sensor darf niemals zu Messungen von Hochspan-
nungen oder Netzspannung eingesetzt werden.
Bitte beachten Sie, dass die Produkte von Vernier speziell für Unterrichtszwecke entwickelt werden. Sie sind für Industrie-,
Medizin-, Forschungs- und Produktionszwecke nicht geeignet.
Vernier Spannungsfühler
Vernier stellt verschiedene Spannungsfühler mit jeweils unterschiedlichen Eigenschaften her:
Differentieller Spannungsfühler (DVP-BTA), Bereich -6V bis +6V, Eingangsimpedanz 10 MOhm. Differentiell bedeutet,
dass die schwarze Messleitung nicht mit der Masse des Interface verbunden ist. Es können daher mehrere DVP-BTA am
gleichen Interface ohne Masseprobleme betrieben werden.
Spannungsfühler (VP-BTA), Bereich -10V bis +10V. Die Eingangsimpedanz ist gleich der Eingangsimpedanz des Inter-
face. Dieser Sensor hat die schwarze Messleitung auf Massepotential. Beachten Sie dies, wenn Sie mehrere Sensoren
betreiben wollen. Dieser Sensor liefert einen willkürlichen Messwert bei offenen Messleitungen.
Spannungsfühler 30V (30V-BTA), Bereich -30V bis +30V, Eingangsimpedanz 30 kOhm. Bei diesem Sensor liegt die
schwarze Messleitung auf Massepotential des Interface. Bitte beachten Sie dies, wenn mehrere Sensoren gleichzeitig
angeschlossen sind. Der Messwert bei offenen Messleitungen ist nahe Null Volt.
Kompatibilität mit Datenloggern
Referenz
30V-BTA
DVP-BTA
VP-BTA
Weitere Informationen u.a. zur Verwendung der Stromfühlers mit mobilen Endgeräten finden Sie auf der Webseite
www.vernier.com/30v-bta unter Sensor Requirements.
Benutzung des Spannungsfühlers
Die gängige Methode zur Benutzung des Sensors:
1. Verbinden Sie den Sensor mit einer kompatiblen Schnittstelle.
2. Starten Sie die Software zur Messwerterfassung und wählen Sie Datei/Neu.
3. Die Software erkennt den Sensor und lädt eine Grundeinstellung für die Erfassung.
Sie können nun mit der Messwerterfassung beginnen.
Kalibrierung
Normalerweise ist keine neue Kalibrierung des Spannungsfühlers notwendig. Er ist ab Werk auf die gespeicherte Kalibrierung
eingestellt. Sie können also einfach die Kalibrierungsdatei Ihrer Messwerterfassungssoftware verwenden. Eine Standardkalibrie-
rung mit zwei Messpunkten reicht, wie bei vielen Verniersensoren, aus. Eine andere Möglichkeit der Kalibrierung ist das Nullen
des Sensors. Dazu werden die beiden Messleitungen kurzgeschlossen und die Null-Option in der Software ausgewählt.
10V-Eingang des Interface.
Aufzeichnung der Daten von Strom- und Spannungsfühlern
LabQuest2 LabQuest LabQuest Mini GO!Link
mit Computer
1
Spannungsfühler 30V
Sensor DAQ TI Nspire
/ LabCradle
