Vernier SLM-BTA Handbuch

Schalldruckmessgerät
SLM-BTA
Das Schallpegelmessgerät misst den Schalldruckpegel im Frequenzbereich
von 35 dB bis 130 dB.
Mögliche Anwendungen:
- Umweltgeräusche untersuchen.
- Schallpegel vergleichen.
- Raumakustik erforschen.
- Schalldämmung untersuchen.
- Schallausbreitung erforschen.
Lieferumfang
- Vernier Schalldruckmessgerät
- Wind-Abschirmung (schwarze Schaumstoff-Abdeckung für den Sen-
sor)
- vier AAA-Batterien
- Verbindungskabel zum Interface (CB-SLM)
- Handbuch (diese Anleitung)
Bitte beachten Sie, dass die Produkte von Vernier speziell für Unterrichtszwecke entwickelt werden. Sie sind für Industrie-,
Medizin-, Forschungs- und Produktionszwecke nicht geeignet.

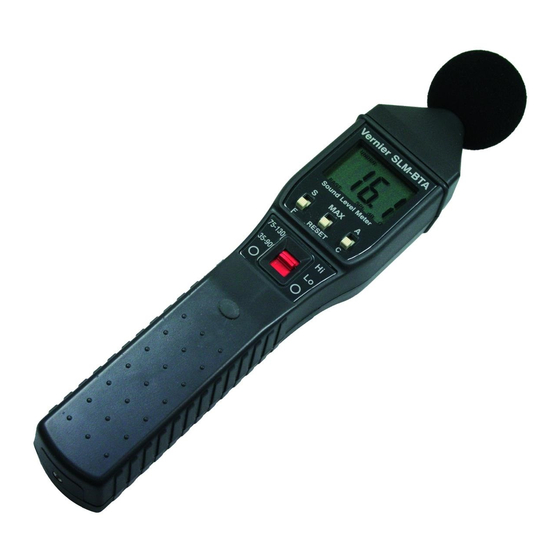

Beschreibung
Das Mikrofon des Schalldruckmessgerätes befindet sich am Ende des silbernen Schaftes an der Spitze des Messgerätes.
Unterhalb des LCD-Displays sind drei Schalter mit den Bezeichungen S/F, MAX/RESET und A/C angebracht, darunter der
Ein-/Aus- bzw. Messbereichsschalter. Das Batteriefach befindet sich auf der Rückseite des Messgerätes. Auf der Unterseite sind
Anschlüsse zur Signalausgabe an ein Interface.
Das LCD-Display zeigt den Schallpegel in dB an sowie niedrigen Batteriestand und gegebenenfalls eine Bereichswarnung. Die
mitgelieferte Wind-Abschirmung aus Schaumstoff reduziert Störgeräusche, die durch Wind verursacht werden. Gleichzeitig dient
sie als Schutz vor Staub und Schmutz.
Ein-/Aus-/Messbereichsschalter: Hier wird das Messgerät einge-
schaltet und der Messbereich eingestellt. Mit der Einstellung 35-90
(LO) werden Frequenzen im Bereich von 35 dB bis 90 dB gemes-
sen, mit der Einstellung 75-130 (HI) Frequenzen im Bereich von 75
dB bis 130 dB. Es erfolgt eine Bereichswarnung, wenn der gemes-
sene Schallpegel außerhalb des eingestellten Bereichs liegt. Erfolgt
diese Warnung dauerhaft, schalten Sie auf den passenden Bereich
um.
Zeitgewichtung: Hier wird die Zeitgewichtung des Messvorgangs ein-
gestellt. Für gewöhnliche Messungen stellen Sie den Schalter auf die
langsame Einstellung S, für veränderliche Geräusche auf die schnel-
le Einstellung F. Im Unterricht wird die Einstellung überlicherweise S
sein.
Maximum einfrieren: Wird der Schalter auf MAX gestellt, zeigt die
Anzeige nur den maximalen gewichteten Schallpegel an. Im Unterricht
wird der Schalter eher auf RESET stehen, wodurch fortwährend der
aktuelle Messwert angezeigt wird. Die Einstellung MAX hat keinen Ein-
fluss auf das Ausgangssignal, das zum Interface geschickt wird.
1
Schalldruckmessgerät
Bedienfeld
