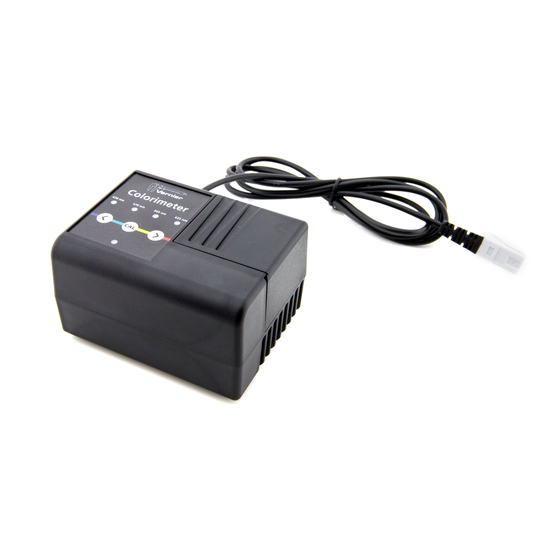

Vernier COL-BTA Handbuch

Colorimeter
COL-BTA
Das Colorimeter dient der Bestimmung der Konzentration einer
Lösung durch Analyse ihrer Farbintensität. Der Küvettenschacht
kann die meisten Küvetten mit 10mm Kantenlänge aufnehmen.
Das Colorimeter erfasst das Licht, das die Probe durchdringt,
bei einer wählbaren Wellenlänge.
Sie können vier verschiedene Wellenlängen einstellen: 430nm,
470nm, 565nm und 635nm.
Die automatische Sensorerkennung und die Ein-Schritt-
Kalibrierung machen diesen Sensor einfach in der Anwendung.
Lieferumfang
Die Sensorpackung enthält:
- Colorimeter
- 15 Polystyren-Küvetten
- 15 Plastikdeckel dazu
- Handbuch (diese Anleitung)
Kompatibilität mit Datenloggern
Referenz LabQuest2
COL-BTA
3
SVIS-PL
1
LabQuest Stream überträgt über USB auch an PCs.
2
Die Übertragung per Bluetooth an Computer wird für diese Sensoren in Zukunft unterstützt werden.
3
SVIS-PL kann direkt per USB an einen Computer angeschlossen werden, die Messwerte werden mit Logger Pro erfasst.
Weitere Informationen u.a. zur Verwendung des Colorimeters mit TI-Taschenrechnern und mobilen Endgeräten finden Sie auf
der Webseite www.vernier.com/col-bta unter Sensor Requirements.
Die Benutzung des Colorimeter
Die gängige Methode zur Benutzung des Sensors:
1. Verbinden Sie den Sensor mit einer kompatiblen Schnittstelle.
2. Starten Sie die Software zur Messwerterfassung und wählen Sie Datei/Neu.
3. Die Software erkennt den Sensor und lädt eine Grundeinstellung für die Erfassung.
Sie können nun mit der Messwerterfassung beginnen.
Kalibrierung
Nachdem das Colorimeter wie oben beschrieben angeschlossen wurde müssen die folgenden Schritte durchgeführt werden:
1. Wählen Sie mit den Pfeiltasten ( < oder > ) die korrekten Wellenlänge für Ihre Messung (430nm, 470nm, 565nm oder
635nm).
2. Lassen Sie das Colorimeter ca. 5 Minuten aufwärmen.
3. Kalibrieren Sie das Colorimeter folgendermassen:
(a) Schieben Sie den Deckel des Colorimeters zur Seite, um den Küvettenschacht freizugeben.
(b) Setzen Sie eine Küvette ein, die mit destilliertem Wasser oder einer anderen klaren Flüssigkeit gefüllt ist, um die
Kalibrierung auf 100% Lichtdurchlässigkeit durchzuführen. Hinweis: Richten Sie die klare Seite der Küvette am
Pfeil an der rechten Seite des Küvettenschachts aus. Schließen Sie nun den Deckel des Colorimeters.
Aufzeichnung der Messwerte von Colorimeter und Spektrophotometer
LabQuest LabQuest Mini
mit Computer
- -
Das Vernier Colorimeter
GO!Link Sensor DAQ
- -
1
TI Nspire LabQuest
1
/ LabCradle Stream
2
- -
GW Link
2
2
