LEGRAND IME CONTO D6-Pd Installation Seite 12

Energiezähler bis 100A,
mit Direktanschluss
7. ALLGEMEINE EIGENSCHAFTEN

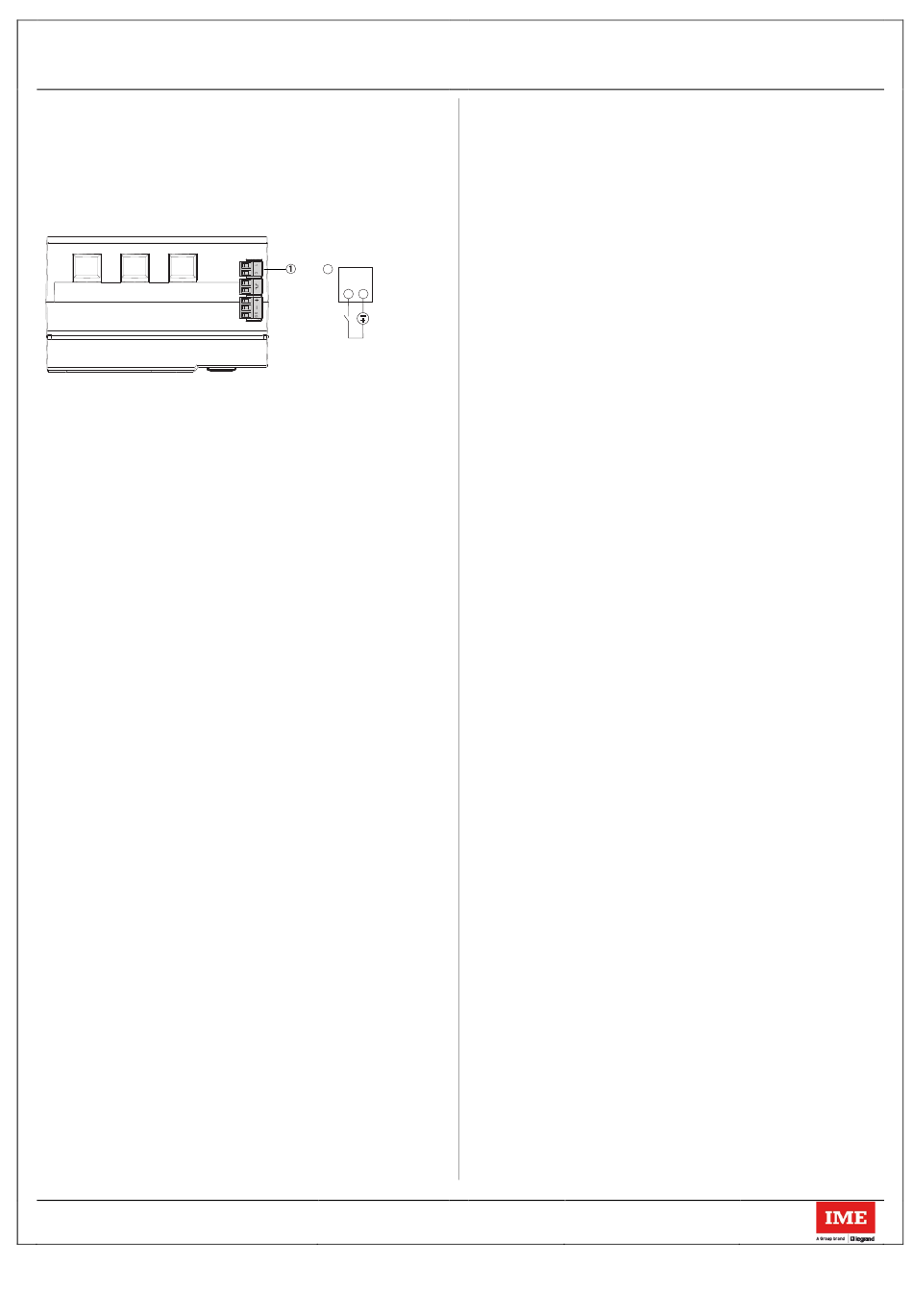

Digitaleingang
- Der Digitaleingang ermöglicht die Umschaltung der
Energiezählung auf 2 Tarife
- 2 Eingangsklemmen mit gemeinsamem Punkt (1 - C)
- Nennleistung: 12 – 24V d.c. Max. 10mA
Eigenschaften des ModBus-Kommunikationsanschlusses:
- Programmierbare Adressen: von 1 bis 255 (5*)
- Kommunikationsgeschwindigkeit: 4,8 – 9,6 – 19,2* – 38,4 kbps
- Paritätsbit: kein, gerade*, ungerade
- Stoppbit: 1
- Galvanisch getrennt von Messeingängen
- Standard RS485 3-Draht, half-duplex
- Modbus® RTU Protokoll
- Die Antwortzeit (Time Out Frage/Antwort) ≤ 200ms
Eigenschaften des Impulsausgangs:
- Optorelais mit SPST-NO Kontakt potentialfrei
- Typ S0 (IEC/EN62053-31)
- Spannung Uimp: Max. 27V a.c./d.c.
- Strom Iimp: Max. 50 mA
- Programmierbares Impulsgewicht, mögliche Werte:
1 – 10* – 100 – 1k – 10k Wh/imp oder varh/imp
- Programmierbare Impulsdauer, mögliche Werte:
50* -100 – 200 – 300 – 400 – 500ms
* Werkseitige Konfiguration
Produktinformationen: IDP000207DE_01
1
E
1 C
+
V: 27V d.c. Max.
Geändert am: -
Tomek GmbH - messtechnik@tomek.at - 01/61003-0
Codes: CE6DJ0DTCL1
Modell: CONTO D6-Pd
7. ALLGEMEINE EIGENSCHAFTEN
Hilfsspannung:
- Stromversorgung aus der Steckdose (Selbstversorgung)
Betriebstemperatur:
- Min. = - 25 °C Max. = + 55 °C.
Lagertemperatur:
- Min. = - 25 °C Max. = + 70 °C.
Kurzzeitige Überlast :
- 30 I per 10ms
max
Kurzschlussstrom:
- I (kA): 21,7 (∆t: 7,34msec)
max
- Energie 1.14 MA s
2
Selbstverbrauch Spannungskreis
- Max.1,5VA (1,5W) dreiphasig
Selbstverbrauch Stromkreis:
- Max.2,5W pro Phase
Maximale Verlustleistung für die thermische
Dimensionierung der Schaltschränke:
Schutzklasse:
- Schutzart der Klemmen gegen Festkörper und Flüssigkeiten:
IP 20 (IEC/EN 60529).
- Schutzart des Gehäuses gegen Festkörper und Flüssigkeiten:
IP 54 (IEC/EN 60529).
Geräteschutz:
-
Über einen magnetothermischen Schalter
Umgebung:
mechanisch M1 - elektrisch E2
Gehäusematerial:
Polycarbonat selbstlöschend
Volumen, verpackt: .
1,5dm 3
Erstausgabe: 02/04/2019
:
≤ 10W
In 100A
5 | 7
