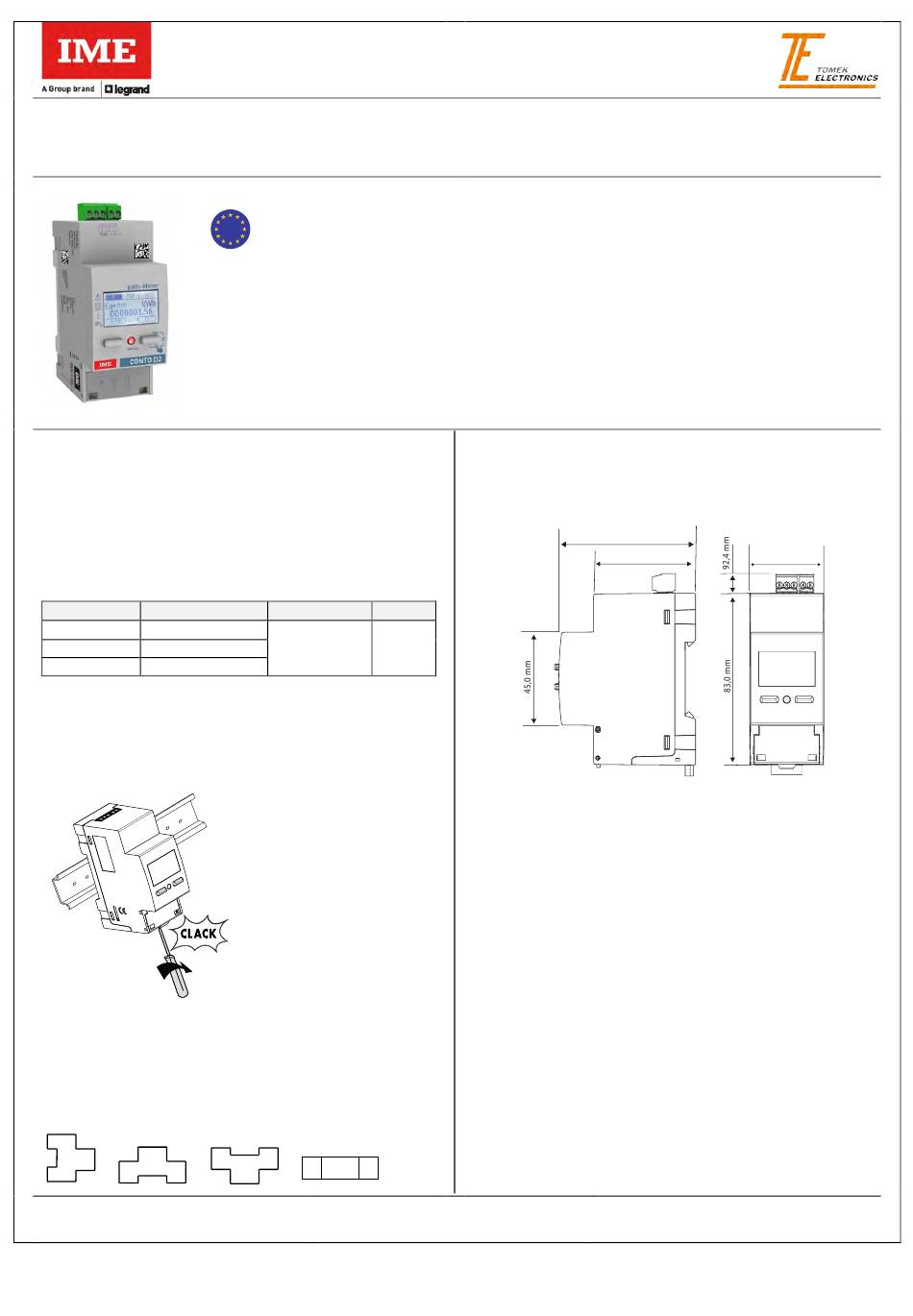

LEGRAND IME CONTO D2 Installationsanleitung

63A Einphasen-Energiezähler,
mit Direktanschluss - MID zertifiziert

1. GEBRAUCH

4-Quadranten Wirk- und Blindenergiezähler mit direktem Anschluss.
Das Gerät in 2TE DIN-Gehäuse verfügt über eine ModBus- oder
MBus-Kommunikation oder Impulsausgang und Doppeltarifsein-
gang. MID Zertifizierung
2. BESTELLCODES
Artikelcode Modell
CE2DF30PMID Impulse
CE2DF3DTMID ModBus Doppeltarif
CE2DF3MTMID MBus Doppeltarif

3. INSTALLATION

Schraubenbefestigung:
An einer EN/IEC 60715 symmetrischen Schiene oder DIN 35
Schiene.
Erforderliche Werkzeuge:
Zur Befestigung des Geräts an die DIN Schiene:
Flachschraubendreher 5.5 mm (4 bis 6mm)
Betriebsposition:
Vertikal, horizontal,
Produktinformationen: IDP000193DE_02
MID
Anschluss Gewicht
Schraubklemmen 0,130Kg
umgedreht, an der Seite
Geändert am: 16/05/2019
Tomek GmbH - messtechnik@tomek.at - 01/61003-0 - tomek.at
Codes: CE2DF30PMID - CE2DF3DTMID - CE2DF3MTMID
Modell: CONTO D2

Inhaltsverzeichnis

1. Gebrauch ............................................................ 1
2. Baureihe ............................................................. 1
3. Installation .......................................................... 1
4. Abmessungen .................................................... 1
5. Verbindungen ..................................................... 2
6. Betriebsdaten .................................................... 2
7. Allgemeine Eigenschaften ................................. 3
8. Konformität und Zertifizierungen ........................ 6
9. Kommunikation................................................... 7

4. ABMESSUNGEN

Gehäuse:
2 Module DIN43880
66,0 mm
49,2 mm
Seiten
35,8 mm
Erstausgabe: 18/03/2019
1 | 7
