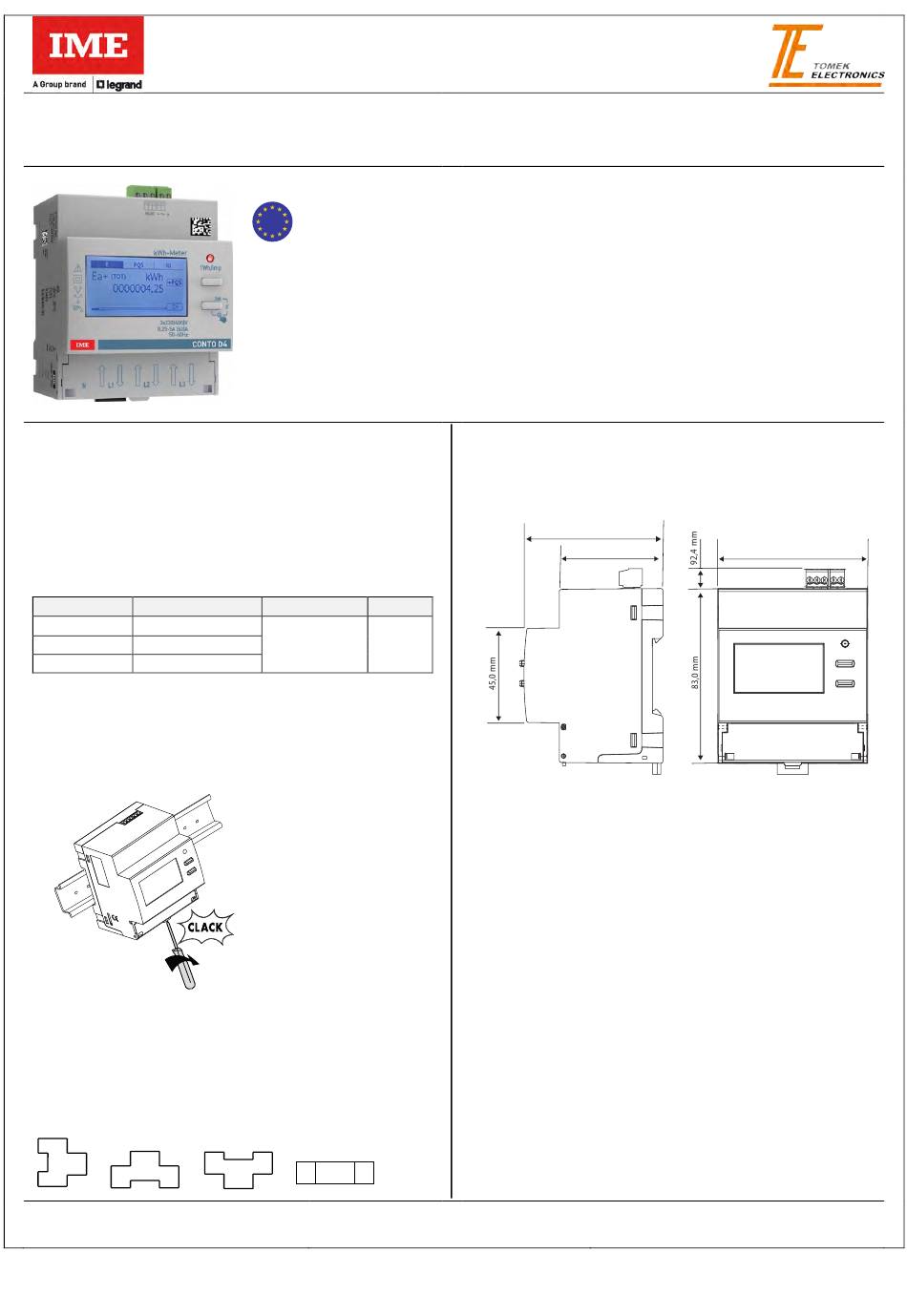

LEGRAND IME CONTO D4-Pd Installationsanleitung

Energiezähler bis 63A,
Direktanschluss - 3-phasig - MID zertifiziert

1. GEBRAUCH

4- Quadranten Dreiphasen Wirk- und Blindenergiezähler mit direk-
tem Anschluss. Das Gerät ist in einem 4TE DIN-Gehäuse verfügt
über ModBus- oder MBus-Kommunikation oder Impulsausgang
und Doppeltarifseingang.
MID Zertifizierung
2. BESTELLCODES
Artikelcode Modell
CE4DF30PMID Impulse
CE4DF3DTMID ModBus Doppeltarif
CE4DF3MTMID MBus Doppeltarif

3. INSTALLATION

Schraubenbefestigung:
An einer EN/IEC 60715 symmetrischen Schiene oder DIN 35
Schiene.
Erforderliche Werkzeuge:
Zur Befestigung des Geräts an die DIN Schiene:
Flachschraubendreher 5.5 mm (4 bis 6mm)
Betriebsposition:
Vertikal, horizontal,
Produktinformationen: IDP000190DE_02
MID
Anschluss Gewicht
Schraubklemmen 0,210Kg
umgedreht, an der Seite
Geändert am: 16/05/2019
Tomek GmbH - messtechnik@tomek.at - 01/61003-0 - tomek.at
Codes: CE4DF30PMID - CE4DF3DTMID - CE4DF3MTMID
Modell: CONTO D4-Pd

Inhaltsverzeichnis

1. Gebrauch ............................................................ 1
2. Baureihe ............................................................. 1
3. Installation .......................................................... 1
4. Abmessungen .................................................... 1
5. Verbindungen ..................................................... 2
6. Betriebsdaten .................................................... 2
7. Allgemeine Eigenschaften ................................. 3
8 Konformität und Zertifizierungen ........................ 6
9. Kommunikation................................................... 7

4. ABMESSUNGEN

Gehäuse:
4 Module DIN43880
66,0 mm
49,2 mm
Seiten
71,2 mm
Erstausgabe: 15/03/2019
1 | 7
