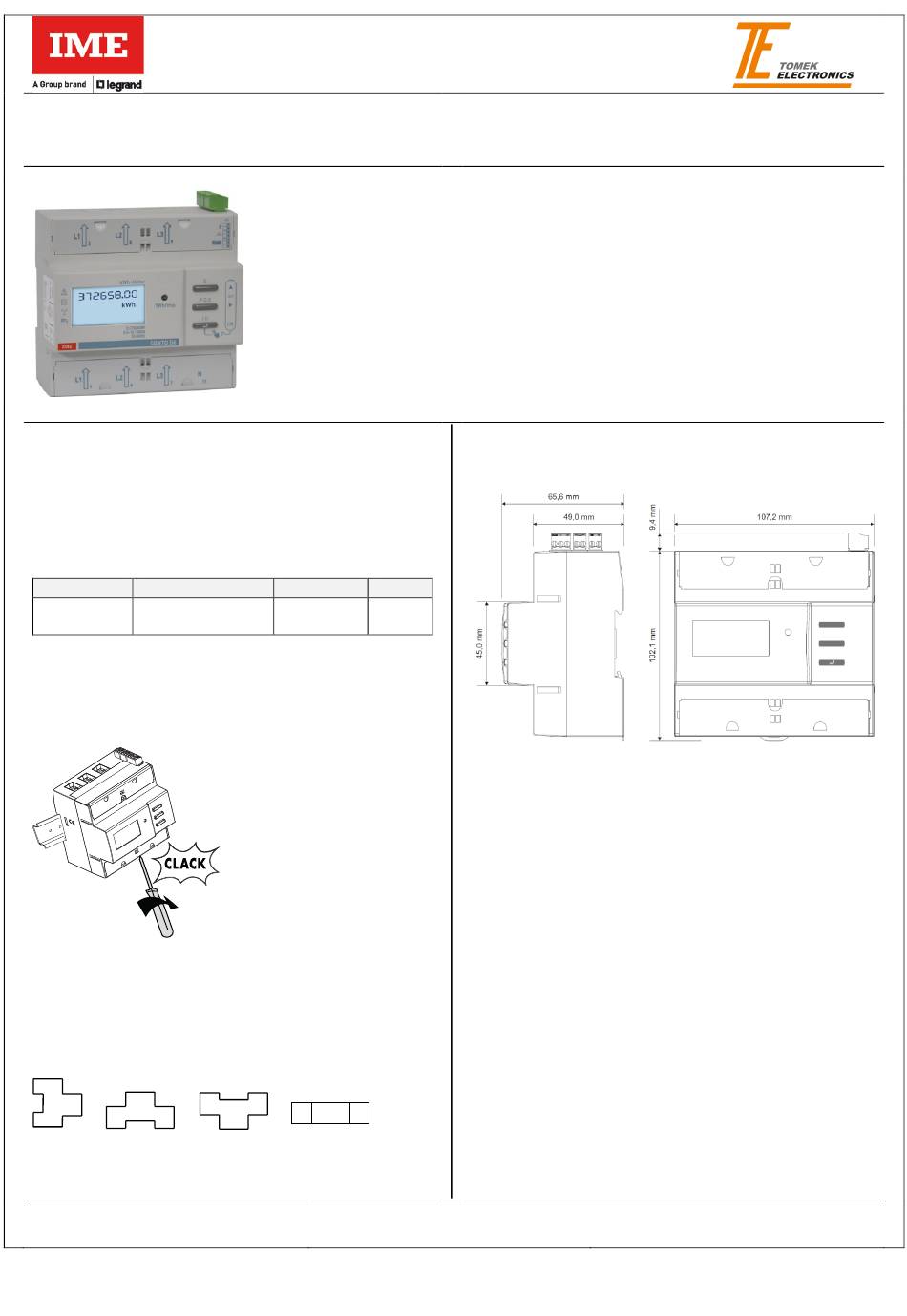

Energy meter 100A
direct connection
1. USE
Three-phase active and reactive energy meter with direct
connection. The device, in 6 DIN modules, is self-powered and is
equipped with ModBus and pulse output and double tariff input.
2. RANGE
Code Art.
Model
ModBus and pulse
CE6DJ0DTCL1
Double Tariff
3. INSTALLATION
Fixing:
On EN/IEC 60715 symmetric rail or DIN 35 rail.
Necessary tools:
For fastening the device on the DIN rail: 5.5 mm flat screwdriver
(from 4 to 6 mm).
Operating position:
Vertical,
Horizontal,
Upside down,
Technical data sheet: IDP000207EN_01
Connection
Weight
Srew terminals
0,5Kg
On the side
Updated: -
Tomek GmbH - messtechnik@tomek.at - 01/61003-0
Codes: CE6DJ0DTCL1
Model: CONTO D6-Pd
Contents
1. Use ..................................................................... 1
2. Range ................................................................. 1
3. Installation .......................................................... 1
4. Dimensions......................................................... 1
5. Connections ....................................................... 2
6. Operating data.................................................... 2
7. General features ................................................ 3
8. Conformity and certifications .............................. 6
9. Communication .................................................. 7
4. DIMENSIONS
Housing:
6 module DIN43880
Pages
Created: 02/04/2019
1 | 7
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND IME CONTO D6-Pd
Inhaltszusammenfassung für LEGRAND IME CONTO D6-Pd
-
Seite 1: Inhaltsverzeichnis
Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection Contents Pages 1. Use ..............1 2. Range ..............1 3. Installation ............1 4. Dimensions............1 5. Connections ............2 6. Operating data............ 2 7. General features ..........3 8. -
Seite 2: Connections
Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection 5. CONNECTIONS 6. OPERATING DATA Wiring diagrams: 6.1 ELECTRIC DATA Currents: - Starting current, I : 40mA - Min. current, I : 500mA - Transitional current, I : 1A - Reference current, I : 10A - Max. -
Seite 3: Mechanical Data
Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection MECHANICAL DATA 7. GENERAL FEATURES (continues) Screw terminals: Marking data: - Depth of the terminals: 8mm Indelible marking - Lengths of the wire stripping: 8mm Screw head - Voltage connection terminals (L1, L2, L3): screws with countersunk head with hexagon socket and Pozidriv No. - Seite 4 Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection 7. GENERAL FEATURES 7. GENERAL FEATURES (continues) Laser marking Display: - LCD, backlit, 8 digit Left side Right side Risolution: Traceability information Wiring diagram - Total meters: 1kWh/kvarh - Partial meters: 0,01kWh/kvarh - Tariff meters: 0,01kWh/kvarh Maximum indication - Total meters : 999 999 99...
- Seite 5 Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection 7. GENERAL FEATURES 7. GENERAL FEATURES Digital input Auxiliary power supply: - The digital input allows switching the energy counting on 2 tariffs - Shunted from the power socket (Self-supplied) - 2 input terminals with common point (1 - C) Operating room temperatures: - Rated voltage: 12 –...
-
Seite 6: Conformity And Certifications
Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection 8. CONFORMITY AND CERTIFICATIONS Insulation - Measurement categories: III - Level of pollution: 2 - Insulation voltage, Ui: 300V, Phase-Neutral Dielectric rigidity: - Power supplies/ Outputs: 4kV / 50Hz / 1min - Housing / Terminals: 4kV / 50Hz / 1min Pulse: - Power supplies: 6.3kV / 1.2 –... -
Seite 7: Communication
Energy meter 100A Codes: CE6DJ0DTCL1 Model: CONTO D6-Pd direct connection 9. COMMUNICATION RS485 Modbus wiring diagram: IF4E011/SXIIP CE6DJ0DTCL1 CE6DJ0DTCL1 CE6DJ0DTCL1 ETHERNET RS-485 N°n N°1 N°2 RJ45 + – SG + – SG + – SG + – SG Required use of Belden RS485: 9842, Belden 3106A (or equivalent) for a maximum length of 1000 m, or Category 6 cable (FTP or UTP) for a maximum length 50 m... -
Seite 8: Gebrauch
Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss Inhaltsverzeichnis Seiten 1. Gebrauch ............1 2. Baureihe ............. 1 3. Installation ............1 4. Abmessungen ............ 1 5. Verbindungen ............. 2 6. Betriebsdaten ............ 2 7. Allgemeine Eigenschaften ......... 3 8 Konformität und Zertifizierungen ...... -
Seite 9: Verbindungen
Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss 5. VERBINDUNGEN - ANSCHLUSS 6. BETRIEBSDATEN Anschlussbilder: 6.1 STROMDATEN Strom: - Anlaufstrom, I : 40mA - Minimalstrom, I : 500mA - Übergangsstrom, I : 1A - Nennstrom, I : 10A - Maximalstrom, I : 100A Nennspannungen... -
Seite 10: Allgemeine Eigenschaften
Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss MECHANIK 7. ALLGEMEINE EIGENSCHAFTEN (Fortsetzung) Schraubklemmen: Kennzeichnungsdaten: - Klemmentiefe: 8mm Unlöschbare Markierung - Abisolierlängen des Kabels: 8mm Schraubenkopf: - Spannungsanschlussklemmen (L1, L2, L3): Schlitzschrauben und Pozidriv Nr. 2 - Neutrale Anschlussklemme (N): Schlitzschrauben und Pozidriv und Pozidriv Nr. - Seite 11 Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss 7. ALLGEMEINE EIGENSCHAFTEN 7. ALLGEMEINE EIGENSCHAFTEN (Fortsetzung) Lasermarkierung Display: - LCD 8-stellig mit Hintergrundbeleuchtung Linken Seite Rechte Seite Auflösung: Informationen zur Rückverfolgbarkeit Anschlussschema - Gesamtzähler 1kWh/kvarh - Teilzähler: 0,01kWh/kvarh - Tarifzähler: 0,01kWh/kvarh Teilzähler: - Gesamtzähler: 999 999 99 - Teilzähler: 999 999,99...
- Seite 12 Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss 7. ALLGEMEINE EIGENSCHAFTEN 7. ALLGEMEINE EIGENSCHAFTEN Digitaleingang Hilfsspannung: - Der Digitaleingang ermöglicht die Umschaltung der - Stromversorgung aus der Steckdose (Selbstversorgung) Energiezählung auf 2 Tarife Betriebstemperatur: - 2 Eingangsklemmen mit gemeinsamem Punkt (1 - C) - Min.
-
Seite 13: Konformität Und Zertifizierungen
Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss 8. KONFORMITÄT UND ZERTIFIZIERUNGEN Isolation - Messkategorie: III - Verschmutzungsgrad: 2 - Isolationsspannung, Ui: 300V, Phase-Nullleiter Durchschlagfestigkeit: - Speisung / Ausgänge: 4kV / 50Hz / 1min - Gehäuse/Klemmen: 4kV / 50Hz / 1min Impuls: - Speisung: 6,3kV / 1,2 –... -
Seite 14: Kommunikation
Energiezähler bis 100A, Codes: CE6DJ0DTCL1 Modell: CONTO D6-Pd mit Direktanschluss 9. KOMMUNIKATION Anschlussbilder RS485 Modbus: IF4E011/SXIIP CE6DJ0DTCL1 CE6DJ0DTCL1 CE6DJ0DTCL1 ETHERNET RS-485 N°n N°1 N°2 RJ45 + – SG + – SG + – SG + – SG RS485: Vorgeschriebene Verwendung von Kabeln vom Typ Belden 9842, Belden 3106A (oder gleichwertig) für eine maximale Buslänge von 1000 m oder Kabel der Kategorie 6 (FTP oder UTP) für eine maximale Länge von 50 m Widerstand nicht im Lieferumfang enthalten;...
