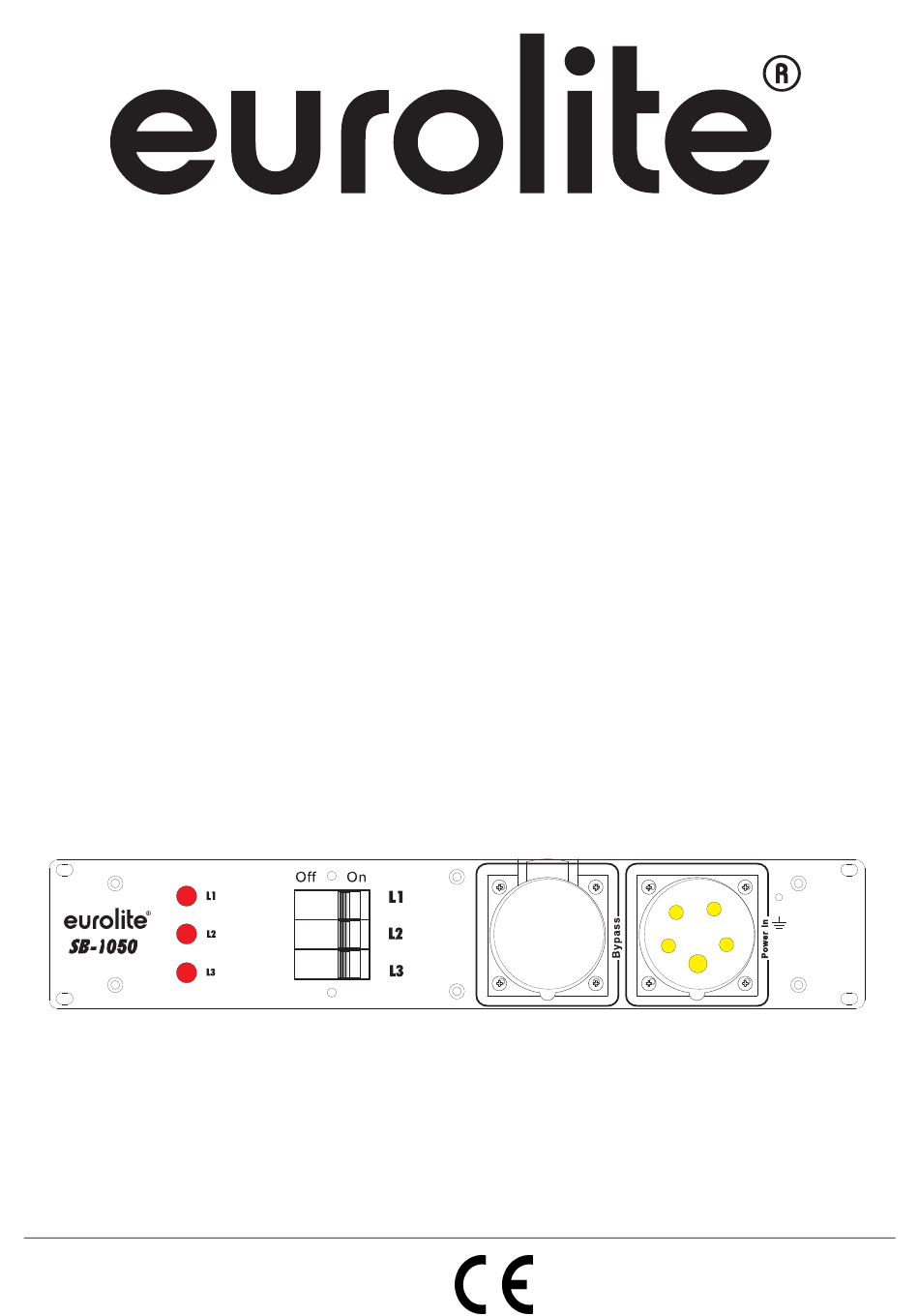

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL SB-1050 Power Distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 30248372 This user manual is valid for the article number 30248372 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/14 00026108.DOC, Version 3.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE SB-1050 Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380 - 400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Seite 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer 32A Stromverteiler im 19" Gehäuse Besonders geeignet zum Einbau in 19" Verstärkerracks • Zum Einbau werden nur 2 HE benötigt • 32A Drehstrom Eingangsstecker und Ausgangsdose • Kontrollleuchten für die Presenz jeder einzelnen Phase • 6 Schutzkontaktsteckdosen auf der Rückseite des Gerätes (2 pro Phase) •... -
Seite 7: Rackinstallation
5.1 Rackinstallation Dieser Verteiler ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Verteilers darauf, daß... -
Seite 8: Technische Daten
LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. -
Seite 9: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SB-1050 power distributor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 10 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 11: Operating Determinations
3. OPERATING DETERMINATIONS This device is a power distribution for for supplying current to other devices. This product is only allowed to be operated with an alternating voltage of 380 - 400 V, 50 Hz and was designed for indoor use only. This device is designed for mobile use via a lighting stand and for permanent installations via trussing system. -
Seite 12: Description
4. DESCRIPTION 4.1 Features Practical 32A distributor in 19“ housing Designed for mounting in 19“ racks • 2U necessary for installation • 32A three-phase-current input plug and output socket • Control lamps indicate each phase • 6 safety sockets on the housing back (2 per phase) • Fuse protection via C16A circuit breaker 4.2 Description of the device (1) 19“... -
Seite 13: Rack-Installation
A skilled person has to approve the flying construction before every use. This approval includes appearance and load tests when moved in accordance with the BGV-A2 for electrical devices. 5.1 Rack-Installation This power distributor is built for 19" racks (483 mm). The rack you use should be a Double-Door-Rack where you can open the frontpanel and the rear panel. -
Seite 14: Technical Specifications
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
