Inbetriebnahme

6 Inbetriebnahme

6.1 EDS-Datei

Die EDS-Datei (elektronisches Datenblatt) enthält alle Informationen über die Mess-
System-spezifischen Parameter sowie Betriebsarten des Mess-Systems. Die EDS-
Datei wird durch das EtherNet/IP™-Netzwerkkonfigurationswerkzeug eingebunden,
um das Mess-System ordnungsgemäß konfigurieren bzw. in Betrieb nehmen zu
können.
Download:

6.1.1 Einbindung über Rockwell Steuerung „RSLogix5000"

RSLogix-Version < 20.00:
Das Mess-System kann nur über das allgemeine „Generic Ethernet Modul"
eingebunden werden.

RSLogix-Version ≥ 20.00:
Das
eingebunden werden.

6.2 Bus-Statusanzeige

Das EtherNet/IP™-Mess-System ist mit vier Diagnose-LEDs ausgestattet. Im
Einschaltmoment wird ein Selbsttest der LEDs durchgeführt und wird über die LEDs
durch nacheinanderfolgendes Aufblinken angezeigt.

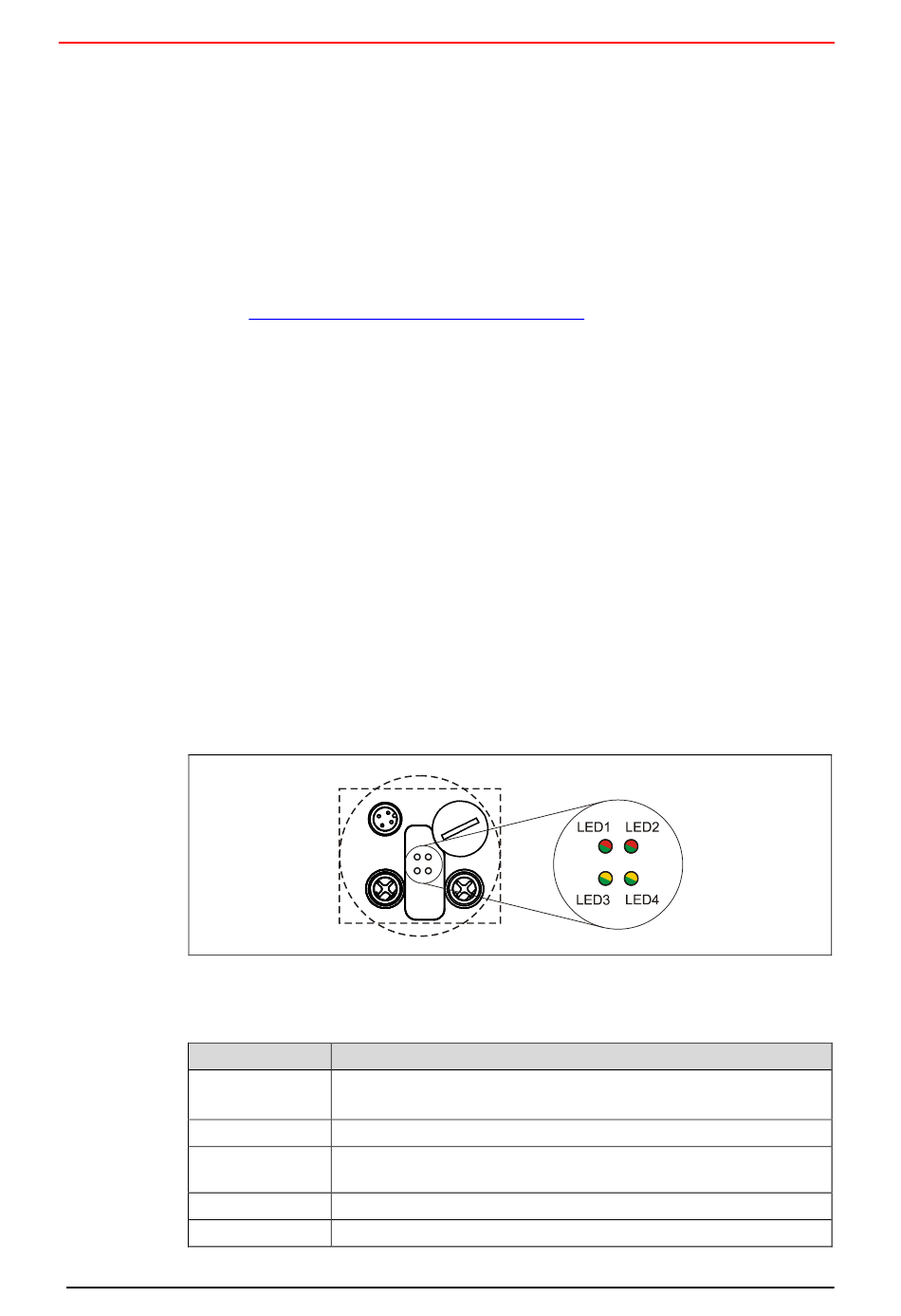

Abbildung 4: EtherNet/IP™ Diagnose-LEDs
LED1: Mod Status
LED Status
aus
an
blinkend (grün)
an
blinkend (rot)
 TR-Electronic GmbH 2017, All Rights Reserved
Page 20 of 200
www.tr-electronic.de/f/TR-ECE-ID-MUL-0056
Mess-System kann
Beschreibung
- Spannungsversorgung fehlt oder wurde unterschritten
- Hardwarefehler, Mess-System defekt
(grün) Mess-System betriebsbereit (kein Fehler)
Mess-System hat Parameter erhalten, die noch nicht aktiviert
wurden
(rot) Mess-System-Fehler aufgetreten
Ein Kommando konnte nicht ausgeführt werden
TR - ECE - BA - DGB - 0135 - 04
direkt über die gerätespezifische EDS-Datei
