AGFEO T 14 SIP Schnellstart

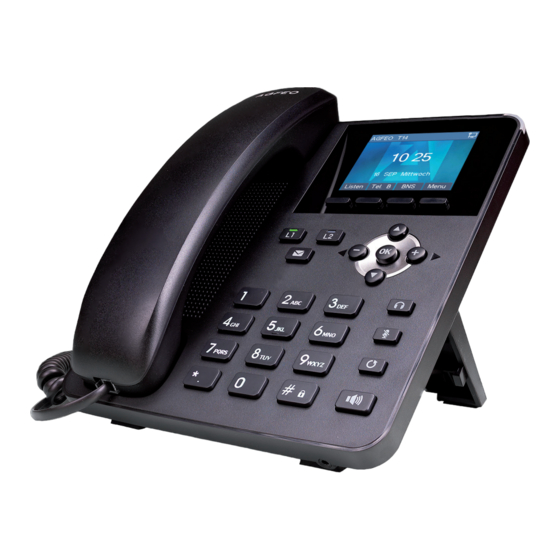

Das AGFEO Telefon T 14 SIP
AGFEO T 14 SIP anschliessen
Zur Inbetriebnahme Ihres SIP-Telefons verbinden Sie die mit
buchse des Telefons und Ihr PoE-Netzwerk mit dem beiliegenden Netzwerkkabel.
Alternativ kann das Telefon auch durch ein optionales Netzteil mit Spannung versorgt werden.
Netzteil-Anschluss Netzwerk-Anschluss Headset-Anschluss
Sicherheitshinweise
!
- Während eines Gewitters dürfen Sie die Anschlußleitung des Telefons nicht an-
schließen und nicht lösen.
- Verlegen Sie die Anschlußleitung des Telefons so, daß niemand darauf treten
oder stolpern kann.
- Achten Sie darauf, daß keine Flüssigkeit ins Innere des Telefons gelangt. Kurz-
schlüsse können die Folge sein.
Kunststofffüße des Telefons:
Durch Chemikalien, die in der Produktion oder bei der Pfl ege der Möbel verwendet werden, kann
es zu Veränderungen der Kunststofffüße kommen.
Die so durch Fremdeinfl üsse veränderten Gerätefüße können unter Umständen unliebsame Spu-
ren hinterlassen. Aus verständlichen Gründen kann für derartige Schäden nicht gehaftet werden.
Verwenden Sie daher, besonders bei neuen oder mit Lackpfl egemittel aufgefrischten Möbeln, für
Ihre AGFEO SIP-Telefone eine rutschfeste Unterlage.
Standfuss für Wandmontage oder Tischbetrieb installieren
Der beiliegenden Standfuss dient sowohl zu Wandmontage als auch dazu, das Telefon in 2 Win-
keln für den Tischbetrieb zu nutzen.
Für den Tischbetrieb setzen Sie den Standfuss in der gewünschten Position in die Führung und
arretieren Sie ihn seitlich, wie in der folgenden Abbildung dargestellt:
Zur Wandmontage
- Bohren Sie 2 Löcher im horizontalen Abstand von 56 mm in die Wand.
- Schrauben Sie den Standfuss, unter Nutzung der zuvor gebohrten Löcher, an der Wand an.
- Schieben Sie die Rastnase für den Hörer aus Ihrer Halterung und drücken Sie sie umgedreht
wieder in Position, wie in den Bildern 1-4 dargestellt.
- Hängen Sie das Telefon am Standfuss ein, wie in Bild 5 dargestellt.
gekennzeichnte Anschluss-
Hörer-Anschluss
Bild 1
Bild 5
Die Bedienelemente des T 14 SIP
Lautsprecher
unter dem
Hörer
Bild 2 Bild 3 Bild 4
Softkeys
Navigationstasten
Mikrofon
Die Tasten des T 14 SIP
Wähltastatur
Zum Wählen einer Rufnummer
...
und Eingabe von Daten.
Mikrofonstummtaste
Während des Gesprächs:
Zum Ein- und Ausschalten des
Mikrofons.
Im Standby:
Zum Ausschalten des Tonrufs.
Stern-Taste
Zur Eingabe von Sonderzeichen.
Nachrichten-Taste
Zum Abfragen von Voiceboxen.
Taste Anrufl iste
Zum Abfragen der Anrufl isten
(Abgehende/Ankommende/Ver-
passte Anrufe).
Softkeys
Je nach Status werden passende
Funktionen angeboten.
Die Displaysymbole des T 14 SIP
Telefonat wird über Freisprechen
geführt
Telefonat wird über Hörer geführt
Rufton ist ausgeschaltet
Automatische Rufannahme ak-
tiviert
Status-LED
Netzwerkverbindung betriebs-
bereit
Verpasste Anrufe
Abgehende Anrufe
IP-Adress Vergabe
Sie haben bei Ihrem AGFEO SIP-Telefon die Wahl, ob Sie eine feste IP-Adresse (statische IP) ver-
geben wollen oder ob die IP-Adresse per DHCP-Server automatisch zugewiesen werden soll.
Im Auslieferungszustand ist das Telefon auf DHCP eingestellt.
Um die IP-Adress-Vergabe direkt am Telefon einzustellen, gehen Sie bitte wie folgt vor:
1. Drücken Sie „Menü".
2. Wählen Sie „3 Einstellungen" aus.
3. Wählen Sie „2 Erweiterte Einstellungen" aus.
4. Geben Sie das Passwort ein (im Auslieferungszustand 123) und drücken Sie „OK".
5. Wählen Sie „2 Netzwerk" aus.
6. Wählen Sie „1 Netzwerkeinstellungen" aus.
7. Wählen Sie „1 Verbindungsmodus" aus.
8. Wählen Sie mit den Navigationstasten den gewünschten Modus aus und drücken Sie „OK".
ACHTUNG:
Wenn Sie „statisch" ausgewählt haben, müssen Sie eine IP-Adresse, eine Subnetzmaske, ein
Gateway und mindestens einen DNS-Server eingeben.
Lautsprecher-Taste
Zum Einschalten des
Lautsprechers und zum
Übergang ins Freisprechen.
Steuerkreuz und OK-Taste
Zum Navigieren in Menü, Anrufl i-
sten und Telefonbuch.
Zusätzlich Im Standby:
Pfeiltaste nach oben um die An-
rufl iste zu öffnen.
Pfeiltaste nach unten um den Te-
lefonstatus abzufragen.
Plus/Minus Tasten
Im Standby und während der
Rufphase: Um die Lautstärke des
Ruftons einzustellen.
Während eines Gespräches:
Um die Lautstärke des Headsets/
Hörers oder Lautsprechers ein-
zustellen.
Raute-Taste
Zur Internwahl.
Zum Starten einer Wahl.
Linientasten
Zur Auswahl der Linie, mit der
Sie telefonieren möchten.
Headsettaste
Um ein Gespräch mit dem
angeschlossenen Headset zu
führen oder zu beenden.
Telefonat wird über Headset ge-
führt
Mikrofon ist stummgeschaltet
Gespräch wird gehalten
Netzwerkverbindung getrennt/
unterbrochen
Rufweiterleitung aktiv
Anrufschutz/Bitte Nicht Stören
(DND) aktiv
Empfangene Anrufe
