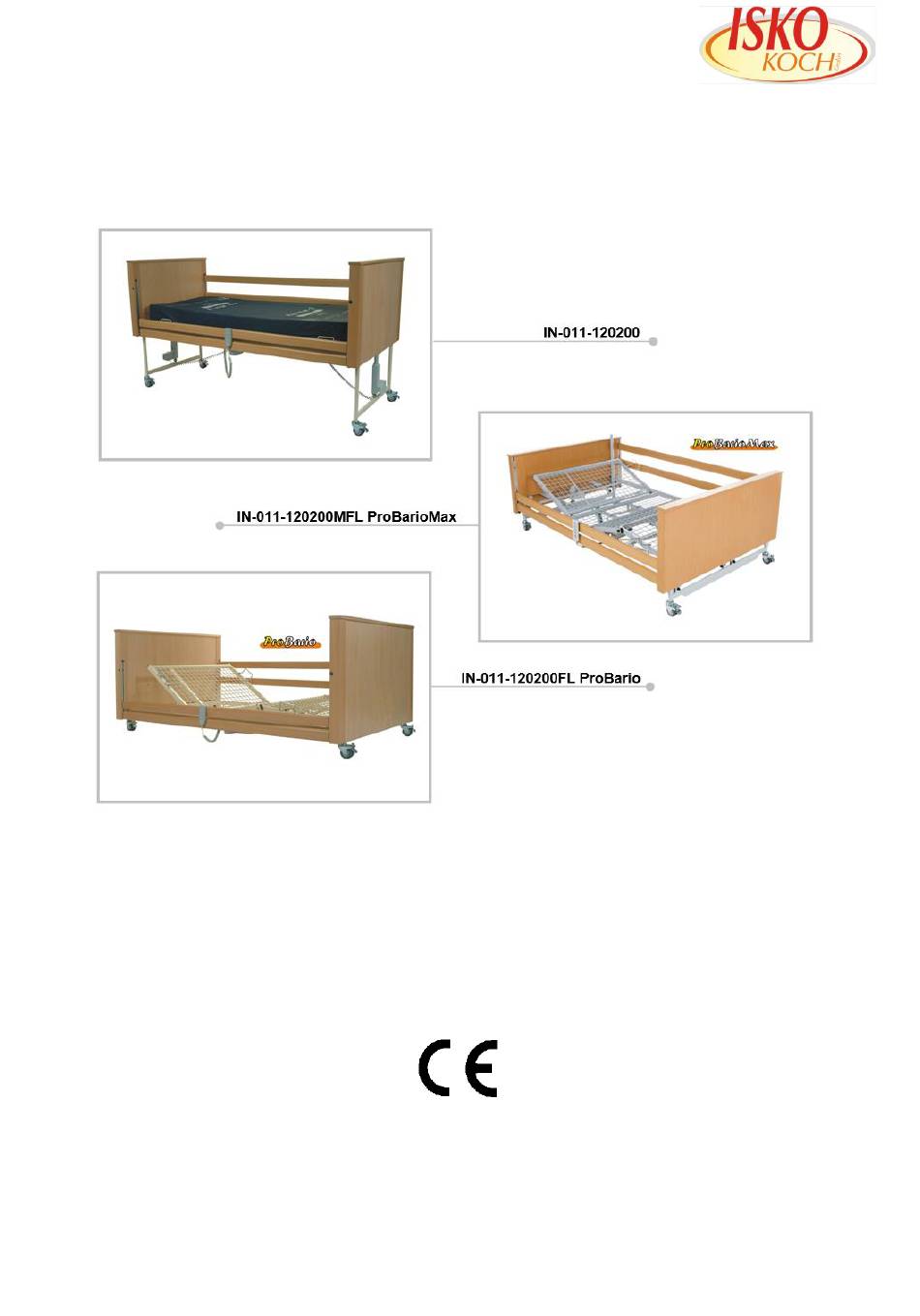

ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth
Typ IN-011-120200
Typ IN-011-120200FL
Typ IN-011-120200MFL
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth
ProBario
ProBarioMax
Gebrauchsanleitung

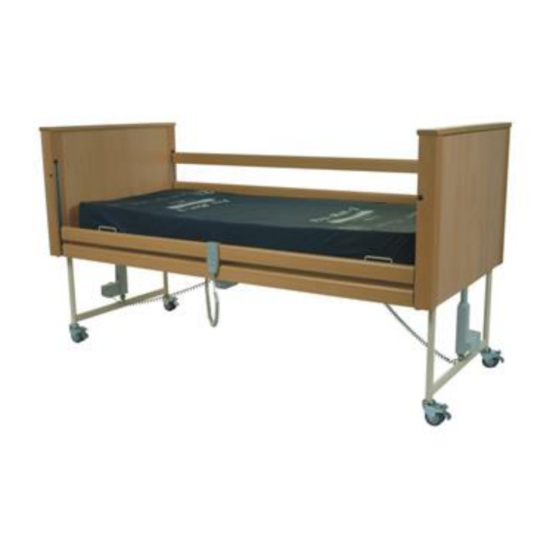

IN-Schwerlastbett
ProBario
ProBarioMax
Kopfteil, Knieknick und Höhe elektrisch verstellbar
elektrische Sitz- und Aufstehstellung der Liegefläche
Stand: 05/2020
(Rev. 1.6)
Bedienungsanleitung Seite 1 von 18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ISKO KOCH ProBario
Inhaltszusammenfassung für ISKO KOCH ProBario
- Seite 1 ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth ProBario ProBarioMax Gebrauchsanleitung Typ IN-011-120200 IN-Schwerlastbett Typ IN-011-120200FL ProBario Typ IN-011-120200MFL ProBarioMax Kopfteil, Knieknick und Höhe elektrisch verstellbar elektrische Sitz- und Aufstehstellung der Liegefläche Stand: 05/2020 (Rev. 1.6) Bedienungsanleitung Seite 1 von 18...
-
Seite 2: Eg-Konformitätserklärung
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Sehr geehrte Kundin, sehr geehrter Kunde! Wir möchten Ihnen für das entgegengebrachte Vertrauen und den Kauf unseres Produktes danken. Bitte lesen Sie die Gebrauchsanleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie stets in greifbarer Nähe auf. -
Seite 3: Inhaltsverzeichnis
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Inhaltsverzeichnis Hinweis zu den Symbolen dieser Gebrauchsanweisung ..............5 Wichtiges ............................6 Allgemeine Produktbeschreibung ....................6 Zweckbestimmung ........................6 Indikation ..........................7 Kontraindikation ........................7 Ausstattungsmerkmale ......................7 Montageinformationen ........................8 Grundsätzliches zur Aufstellung ....................8 Zusammenbau der Liegefläche .................... - Seite 4 ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Bedienungsanleitung Seite 4 von 18 ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth...
-
Seite 5: Hinweis Zu Den Symbolen Dieser Gebrauchsanweisung
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 1 Hinweis zu den Symbolen dieser Gebrauchsanweisung Dieses Warnzeichen weist auf alle Anweisungen hin, die für die Sicherheit wichtig sind. Nichtbeachtung kann Unfällen oder Verletzungen führen. Zeigt den Hersteller des Medizinprodukts nach... -
Seite 6: Wichtiges
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Wichtiges • Vor der Inbetriebnahme des Bettes sollten Sie diese Gebrauchsanweisung sorgfältig lesen. Diese enthält für die sichere und zuverlässige Benutzung des Gerätes wichtige Informationen. Bewahren Sie die Gebrauchsanweisung für eine spätere Bezugnahme auf. -
Seite 7: Indikation
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Indikation Das Pflegebett ist ein Hilfsmittel, dessen Einsatz indiziert ist. Motorisch bedienbare Pflegebetten entlasten den Pflegenden durch die motorischen Verstellmöglichkeiten bei der Pflege nicht mehr spontan mobiler, über weite Teile des Tages bettlägeriger Pflegebedürftiger, wenn die Pflege ganz oder... -
Seite 8: Montageinformationen
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 4 Montageinformationen Grundsätzliches zur Aufstellung Der Aufbau des Bettes soll grundsätzlich nur durch autorisiertes Personal erfolgen. Die installationsseitige Absicherung darf 16A nicht überschreiten. Stellen Sie bitte vor dem Anschluss des Gerätes sicher, dass die Spannung und Frequenz Ihres Stromnetzes den Angaben auf dem Typenschild entsprechen. -
Seite 9: Zusammenbau Der Seitenteile Mit Der Liegefläche
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Bild 4.1 Zusammenbau der Seitenteile mit der Liegefläche Die Liegefläche auf die Aufnahmen der Seitenteile schieben und mit den Gewindestiften mit Innensechskant fest verschrauben. (vgl. Bild 4.2) Das Bett ist dann richtig montiert, wenn an den Fügestellen von Rahmen und Seitenteilen kein Luftspalt mehr sichtbar ist und beide Teile sich nach der Befestigung nicht mehr trennen lassen. -
Seite 10: Bedienung
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 5 Bedienung Bedienung der Seitengitter und Haltebügel Holz-Seitenholme hochstellen: Oberer Seitenholm so weit nach oben ziehen, bis Rastmechanismus hörbar einrastet. Holz-Seitenholme ablassen: Oberen Seitenholm anheben bis sich der Auslöseknopf drücken lässt, Auslöseknopf gedrückt halten und Seitenteile ablassen. -
Seite 11: Bedienung Der Funktionen
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Bedienung der Funktionen (bei Bett - Typ IN-011-120200, IN-011-120200FL) Es sind Situationen denkbar in denen sich das Bett ungewollt in Bewegung setzt. (z.B. der Handschalter fällt zu Boden ein schwerer Gegenstand fällt auf den Handschalter, oder spielende Kinder betätigen den Handschalter etc.) Ist die Pflegeperson der Meinung, dass solche Bewegungen (Kopfteil- Knieknick-... -
Seite 12: Patientenaufrichter Mit Haltegriff
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Patientenaufrichter mit Haltegriff An unseren Pflegebetten sind kopfseitig links und rechts an der Liegefläche je eine Aufnahme für den Patientenaufrichter angebracht. Bei der Montage des Aufrichters ist zu beachten, dass das Aufrichterrohr mit dem... -
Seite 13: Zur Verwendung Zugelassene Matratzen
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth • Das Bett darf mit Patient nur über Schwellen mit einer maximalen Höhe von 2 cm geschoben werden. • Achten Sie auf die Einhaltung der Einschaltdauer. Nehmen Sie deshalb nie lange und unnötige elektrische Justierungen vor. -
Seite 14: Umgebungsbedingungen
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 6 Umgebungsbedingungen Diese Bedingungen gelten sowohl für Benutzung wie auch für die Lagerung des Gerätes. Raumtemperatur: 10°C bis 45°C Luftfeuchtigkeit: 30% bis 75% Luftdruck: 700hPa bis 1060hPa Bedienungsanleitung Seite 14 von 18... -
Seite 15: Technische Daten Änderungen Vorbehalten
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 7 Technische Änderungen vorbehalten! Daten Bezeichnung IN-011- IN-011- IN-011-120200 120200FL 120200MFL Nennspannung 250V~ / 50Hz Nennleistung 160VA Gerätetyp B nach IEC 60601-1 Schutzklasse II Schallleistungspegel 50 dB(A) IP Schutzklasse für Antriebskomponenten: Steuereinheit... -
Seite 16: Nutzungsdauer Des Produktes
Bei alkoholhaltigen Mitteln besteht bei großflächiger Anwendung Explosions- und Brandgefahr. Bei Verwendung ungeeigneter Wasch- und Desinfektionsmittel können Schäden an der Oberflächenbeschichtung auftreten, für die die ISKO KOCH GmbH nicht haftbar gemacht werden kann. Bedienungsanleitung Seite 16 von 18 ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth... -
Seite 17: Betriebsstörungen Und Deren Behebung
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth 11 Betriebsstörungen und deren Behebung Fehler Maßnahme Keiner der Motoren reagiert auf die Steckverbindung der Netzanschlussleitung über- prüfen. Handtasterbetätigungen. Schlüsselschalter (EIN/AUS) überprüfen! Steckerverbindung zwischen Handschalter- und Motorenkabeln mit der Steuerung überprüfen. Ein Motor reagiert nicht auf die Steckerverbindung zwischen Motorkabel und Steuerung Schalterbetätigung... -
Seite 18: Hinweise Zur Dokumentation
ISKO KOCH GmbH, Egerländer Str. 28, 95448 Bayreuth Funktionsprüfungen und Stromableitprüfungen dürfen nur durch ISKO-Fachpersonal oder durch von ISKO autorisierte und geschulte Personen mit umfassender Produktkenntnis ausgeführt werden. 14 Hinweise zur Dokumentation Lt. Betreiberverordnung besteht eine Dokumentationspflicht für: • Wartung •...
