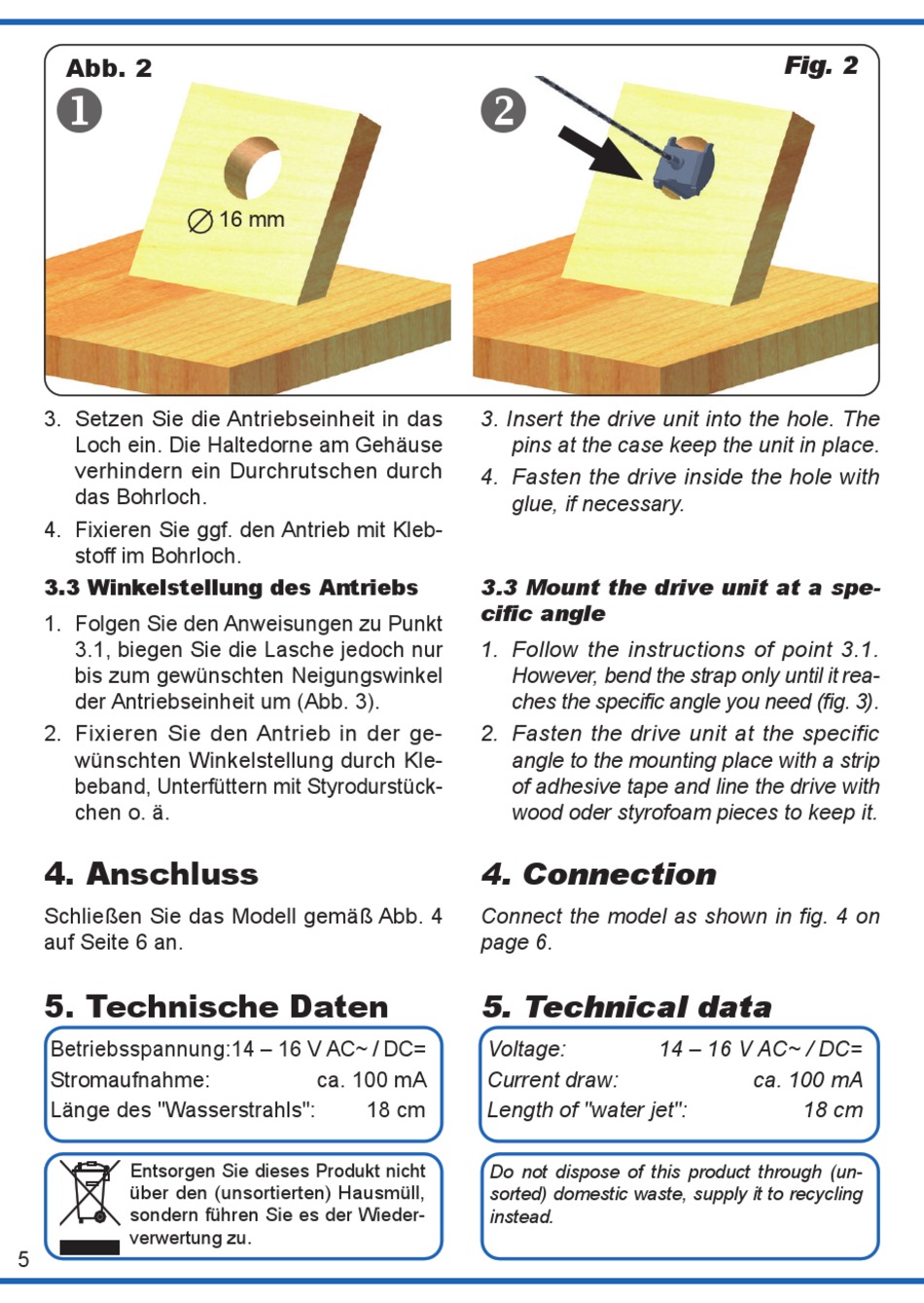

Abb. 2
3. Setzen Sie die Antriebseinheit in das
Loch ein. Die Haltedorne am Gehäuse
verhindern ein Durchrutschen durch
das Bohrloch.
4. Fixieren Sie ggf. den Antrieb mit Kleb-
stoff im Bohrloch.
3.3 Winkelstellung des Antriebs
1. Folgen Sie den Anweisungen zu Punkt
3.1, biegen Sie die Lasche jedoch nur
bis zum gewünschten Neigungswinkel
der Antriebseinheit um (Abb. 3).
2. Fixieren Sie den Antrieb in der ge-
wünschten Winkelstellung durch Kle-
beband, Unterfüttern mit Styrodurstück-
chen o. ä.
4. Anschluss
Schließen Sie das Modell gemäß Abb. 4
auf Seite 6 an.
5. Technische Daten
Betriebsspannung: 14 – 16 V AC~ / DC=
Stromaufnahme:
Länge des "Wasserstrahls":
Entsorgen Sie dieses Produkt nicht
über den (unsortierten) Hausmüll,
sondern führen Sie es der Wieder-
verwertung zu.
5
16 mm
ca. 100 mA
18 cm
3. Insert the drive unit into the hole. The
pins at the case keep the unit in place.
4. Fasten the drive inside the hole with
glue, if necessary.
3.3 Mount the drive unit at a spe-
cific angle
1. Follow the instructions of point 3.1.
However, bend the strap only until it rea-
ches the specific angle you need (fig. 3).
2. Fasten the drive unit at the specific
angle to the mounting place with a strip
of adhesive tape and line the drive with
wood oder styrofoam pieces to keep it.
4. Connection
Connect the model as shown in fig. 4 on
page 6.
5. Technical data
Voltage:
Current draw:
Length of "water jet":
Do not dispose of this product through (un-
sorted) domestic waste, supply it to recycling
instead.
Fig. 2
14 – 16 V AC~ / DC=
ca. 100 mA
18 cm
