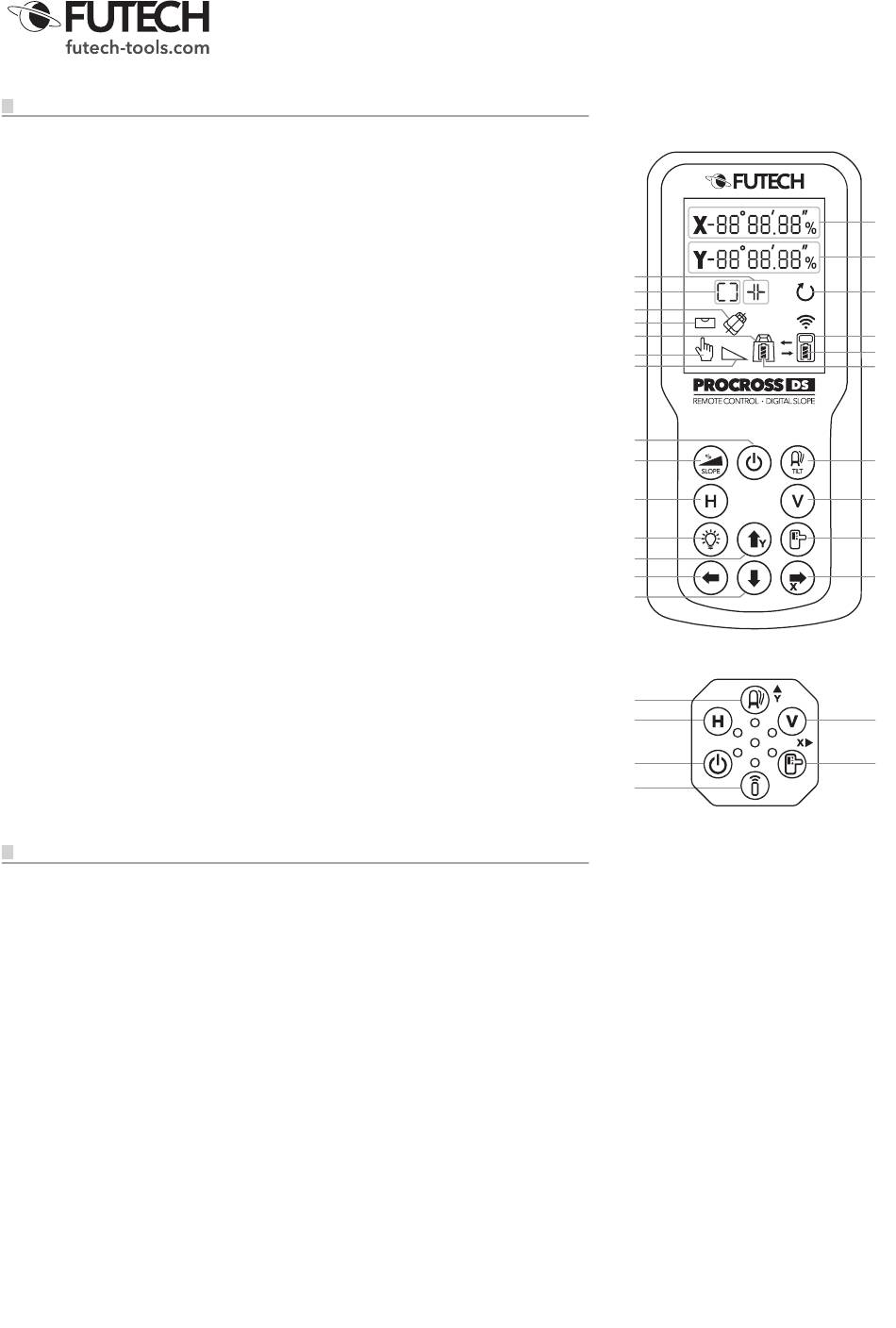

BESCHREIBUNG
A.
Steigungsprozentsatz X-Achse
B.
Steigungsprozentsatz Y-Achse
C.
Aktive vertikale Linien (V1 - V2 - V3 - V4)
D.
Aktive horizontale Linien (H1 - H2 - H3 - H4)
E.
Empfangsmodus
F.
Neigungsanzeigesymbol
G.
Nivelliersymbol
H.
Netzwerkverbindungssymbol des Lasergeräts
I.
Manueller Modus
J.
Steigungsanzeige
K.
Batteriestatus der Fernbedienung
L.
Batteriestatus des Lasergeräts
M.
Fernbedienungssymbol
1.
Netzschalter
2.
Steigungstaste
3.
Neigungstaste
4.
Horizontale Linien
5.
Vertikale Linien
6.
Hintergrundbeleuchtung für LCD-Bildschirm
7.
Empfangsmodus
8.
NACH OBEN-Taste
9.
LINKS-Taste
10. RECHTS-Taste
11. NACH UNTEN-Taste
12. Fernbedienungs–Taste
a.
Horizontale LED
b.
Strom-LED
c.
NEIGUNGS-LED
d.
Nivellier-/Neigungs-LED
e.
Fernbedienungs-LED
f.
Vertikale LED
g.
Empfangsmodus LED
BETRIEB OHNE FERNBEDIENUNG
Dieser Abschnitt gilt nur für die Tasten des Procross 8.0 DS, nicht aber für die
Tasten und den LCD-Bildschirm der Fernbedienung!
· Neigungs-Taste [3]
(De-) aktiviert die Neigungs-Funktion
· Horizontal-Taste [4]
· (de-) aktiviert die horizontalen Linien des Lasergeräts
H1 / H1 + H2 / H1 + H2 + H3 + H4 / keine horizontalen Linien
· Wenn der Steigungsmodus auf der x-Achse aktiviert ist (Horizontal- [a] und
Vertikal-LEDs [f] leuchten auf):
· Passen Sie die Steigung auf der X-Achse an (links/rechts)
· Wenn der Steigungsmodus auf der y-Achse aktiviert ist (Vertikal- [f] und
Empfangsmodus- [g] LEDs leuchten auf):
· Schalten Sie die Neigungseinstellung von der y-Achse auf die x-Achse um
· Vertikale-Taste [5]
· (De-) Aktivieren Sie die vertikalen Linien des Lasergeräts
V1 / V1 + V2 / V1 + V2 + V3 + V4 / keine vertikalen Linien
· Wenn der Anstiegsmodus aktiviert ist:
· (Horizontale [a] und vertikale [f] LEDs leuchten auf)
Passen Sie die Steigung auf der X-Achse an (links/rechts).
C
D
F
G
H
I
J
1
2
4
6
8
9
11
3
4
c
a
f
d
b
g
1
e
12
A
B
E
M
K
L
3
5
7
10
5
7
