Bedienungsanleitung • Stand 11-2023
strawa COMFORT
ANSCHLUSS-
STATION
FBH-18-V-W1-WMZ-C69-EGO
Artikelnummer: 52024064xx
www.strawa.com/produkt/52024064xx
strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
•
Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
•
•
info@strawa.com
www.strawa.com
WARENGRUPPE
520
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strawa COMFORT
Inhaltszusammenfassung für Strawa COMFORT
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung • Stand 11-2023 strawa COMFORT ANSCHLUSS- STATION FBH-18-V-W1-WMZ-C69-EGO Artikelnummer: 52024064xx WARENGRUPPE www.strawa.com/produkt/52024064xx strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen • • Telefon: +49 36256 8661-0 info@strawa.com www.strawa.com... -
Seite 2: Inhaltsverzeichnis
ANSCHLUSSGARNITUR VERTIKAL, MIT WMZ FB-ANSCHLUSSVERTEILER E-CLASS 18 WASSERZÄHLEREINBAUSTRECKEN W1/W2-D KLICK EGO-REGELANTRIEB SCHNELLVERSCHLUSS COMFORT STRAWALOGIX RT-STA 230 V KLEMMLEISTE strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... -
Seite 3: Beschreibung

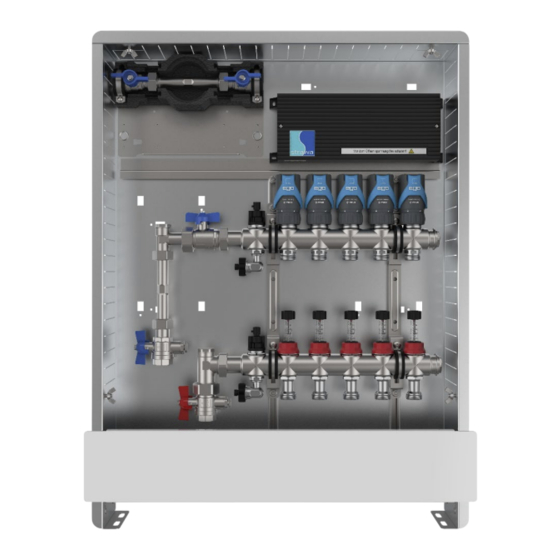

Regelantrieb montiert. Die strawalogiX Klemmleiste 230 V ist im Schrank auf ein Montageblech montiert und die EGO-Regelantriebe sind auf der Klemmleiste vorverdrahtet. Wärmestation bestehend aus vormontiertem Heizkreisverteiler e-class 18 mit Wärmezählerverrohrung im Comfort- Schrank C69 und eingebauter Kaltwasserzählerstrecke, sowie vorverdrahteter strawalogiX Klemmleiste mit EGORegelantrieben. -
