Littfinski DatenTechnik (LDT)
•
Bühler electronic GmbH

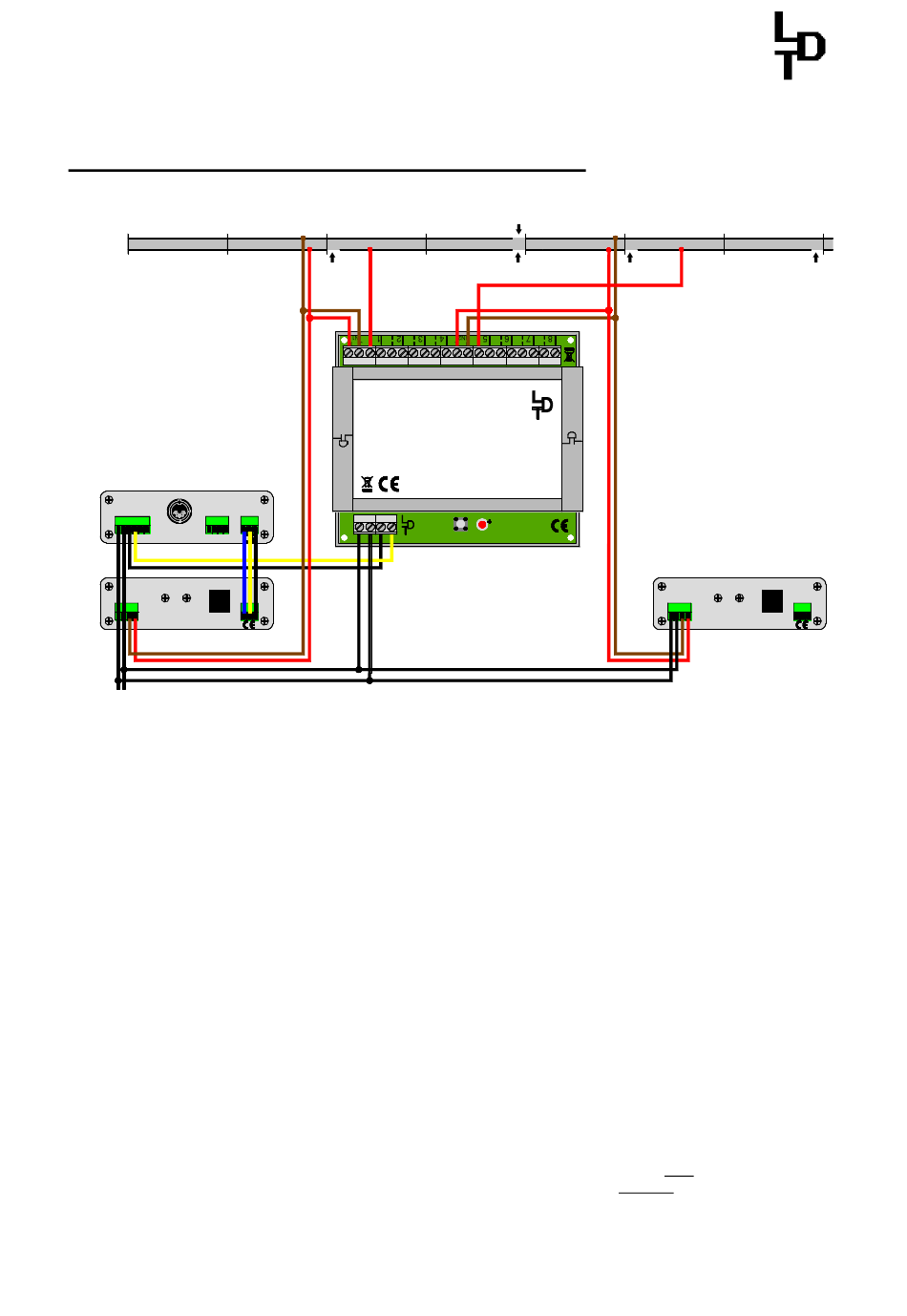

1.5 Gleisüberwachung bei zwei Boosterstromkreisen
Booster 1
U V R S P Q
L M A B
LZ100
Lenz Elektronik GmbH
XBUS
LZ100
D - 35398 GIESSEN
Made in Germany
I / O - Port
U V J K
LV101
Lenz Elektronik GmbH
LV101
D - 35398 GIESSEN
Made in Germany
Vom Modellbahntrafo
From transformer
Der RS-8 ist in zwei 4-fach Gleisbelegtmelder unterteilt. Das linke Gleis wird vom Booster 1 und das rechte Gleis
vom Booster 2 über den RS-8 mit Strom versorgt und überwacht.
Der 8-fach Gleisbelegtmelder RS-8 ist in zwei 4-fach Gleisbelegtmelder aufgeteilt.
Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. In der
Abbildung wird der Eingang IN1 des RS-8 vom Booster 1 und der Eingang IN2 vom Booster 2
versorgt.
Die überwachten Gleise 1 bis 4 (in der Abbildung ist Gleis 1 gezeichnet) erhalten ihren
Digitalstrom somit aus Booster 1 und die Gleise 5 bis 8 (in der Abbildung ist Gleis 5 gezeichnet)
aus Booster 2.
Die Aufteilung des RS-8 in zwei 4-fach Gleisbelegtmelder hat aber noch einen weiteren Vorteil,
der sich beim Überwachen von Kehrschleifen zeigt. Für weitere Informationen zu diesem Thema,
laden Sie bitte die Datei „reverse-loop_32_de.pdf" von unserer Web-Site (www.ldt-
infocenter.com) auf Ihren Rechner.
•
Ulmenstraße 43
15370 Fredersdorf / Germany
rot
red
Digital-Profi werden!
Rückmeldemodul / Feedback module
RS-8
8-fach Rückmeldemodul mit integrierten Gleisbelegtmeldern
für den RS-Rückmeldebus.
8-fold feedback module with occupancy detectors for
RS-feedback bus.
braun
rot
brown
red
C D E
KL7
KL8
R S
14 ..18V~
C D E
•
Tel.: +49 (0) 33439 / 867-0
rot
red
Littfinski DatenTechnik (LDT)
www.ldt-infocenter.com
8-fach Rückmeldemodul
RS-8
mit Gleisbesetztmeldern
8-fold feedback module
Rev. 3.2
with occupancy detectors
S1
LED1
Littfinski DatenTechnik (LDT)
Technische Änderungen und Irrtum vorbehalten.
- 5 -
Booster 2
rot
red
braun
brown
I / O - Port
U V J K
LV101
Lenz Elektronik GmbH
LV101
D - 35398 GIESSEN
Made in Germany
Made in Europe by
Littfinski DatenTechnik (LDT)
Bühler electronic GmbH
Ulmenstraße 43
15370 Fredersdorf / Germany
Tel.: +49 (0) 33439 / 867-0
Internet: www.ldt-infocenter.com
© 10/2019 by LDT
