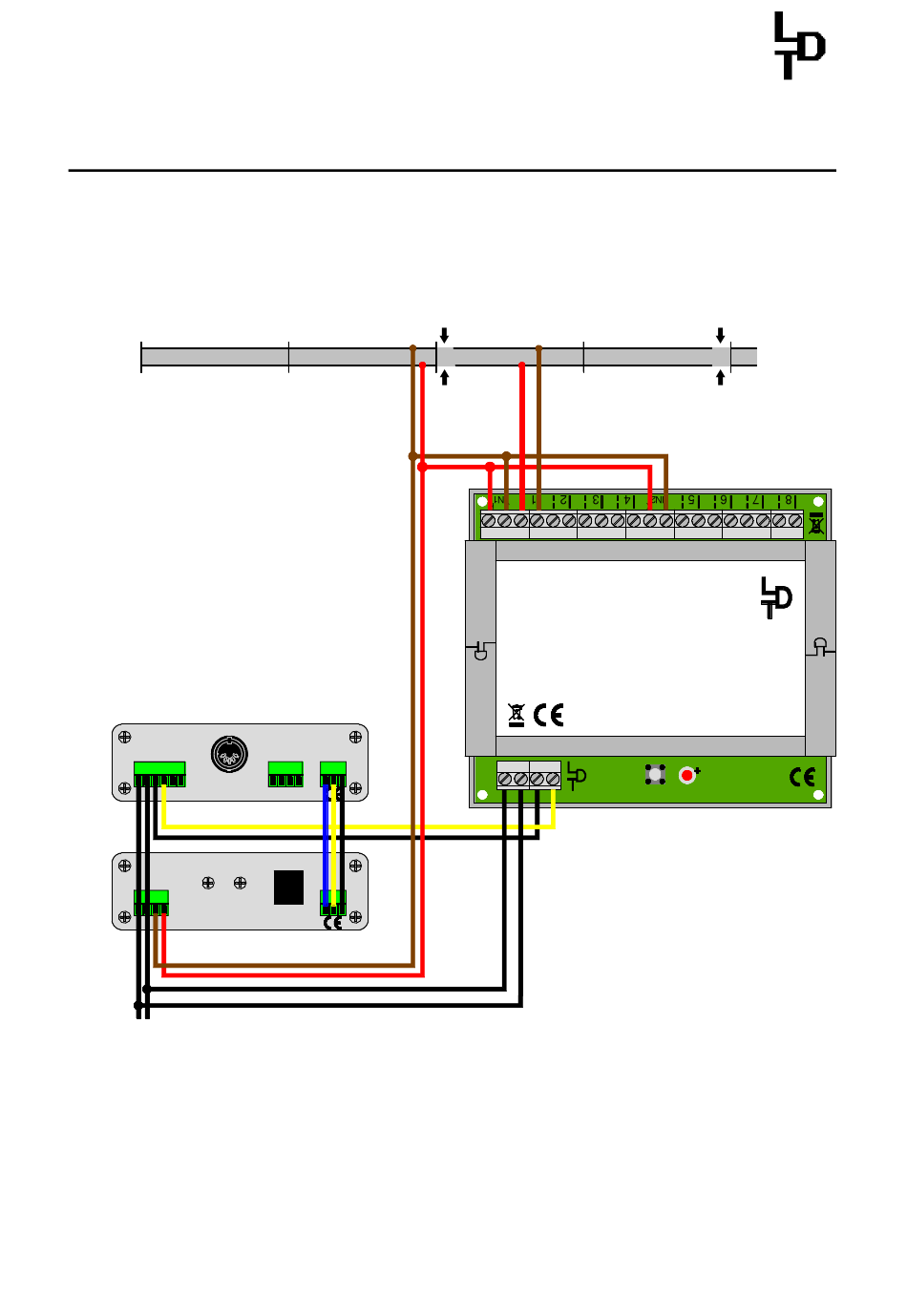

1.2 Gleisbesetztmeldung beim Zweileiter-System mit zwei isolierten Schienen!
Isolierte Gleisabschnitte werden komplett über einen der Ausgänge der Gleisbesetztmelder
versorgt. Besonders praktisch, wenn die Anlage modular mit abnehmbaren Einzelkomponenten
aufgebaut ist.
Auf diese Art können insgesamt 8 Gleisabschnitte überwacht werden.
U V R S P Q
LZ100
Lenz Elektronik GmbH
XBUS
D - 35398 GIESSEN
Made in Germany
U V J K
LV101
Lenz Elektronik GmbH
D - 35398 GIESSEN
Made in Germany
Vom Modellbahntrafo
From transformer
•
Ulmenstraße 43
15370 Fredersdorf / Germany
braun
brown
L M A B
C D E
LZ100
I / O - Port
C D E
LV101
•
Tel.: +49 (0) 33439 / 867-0
braun
rot
brown
red
Digital-Profi werden!
Rückmeldemodul / Feedback module
rot
RS-8
red
8-fach Rückmeldemodul mit integrierten Gleisbelegtmeldern
für den RS-Rückmeldebus.
8-fold feedback module with occupancy detectors for
RS-feedback bus.
KL7
KL8
RS-8
Rev. 3.2
R S
14 ..18V~
Littfinski DatenTechnik (LDT)
- 2 -
Littfinski DatenTechnik (LDT)
www.ldt-infocenter.com
8-fach Rückmeldemodul
mit Gleisbesetztmeldern
8-fold feedback module
LED1
with occupancy detectors
S1
